DucatoDucato 2500 diesel C.R.D.

Dati tecnici

Motore

00.10

SPORGENZA GUIDAVALVOLE - SEDI VALVOLE

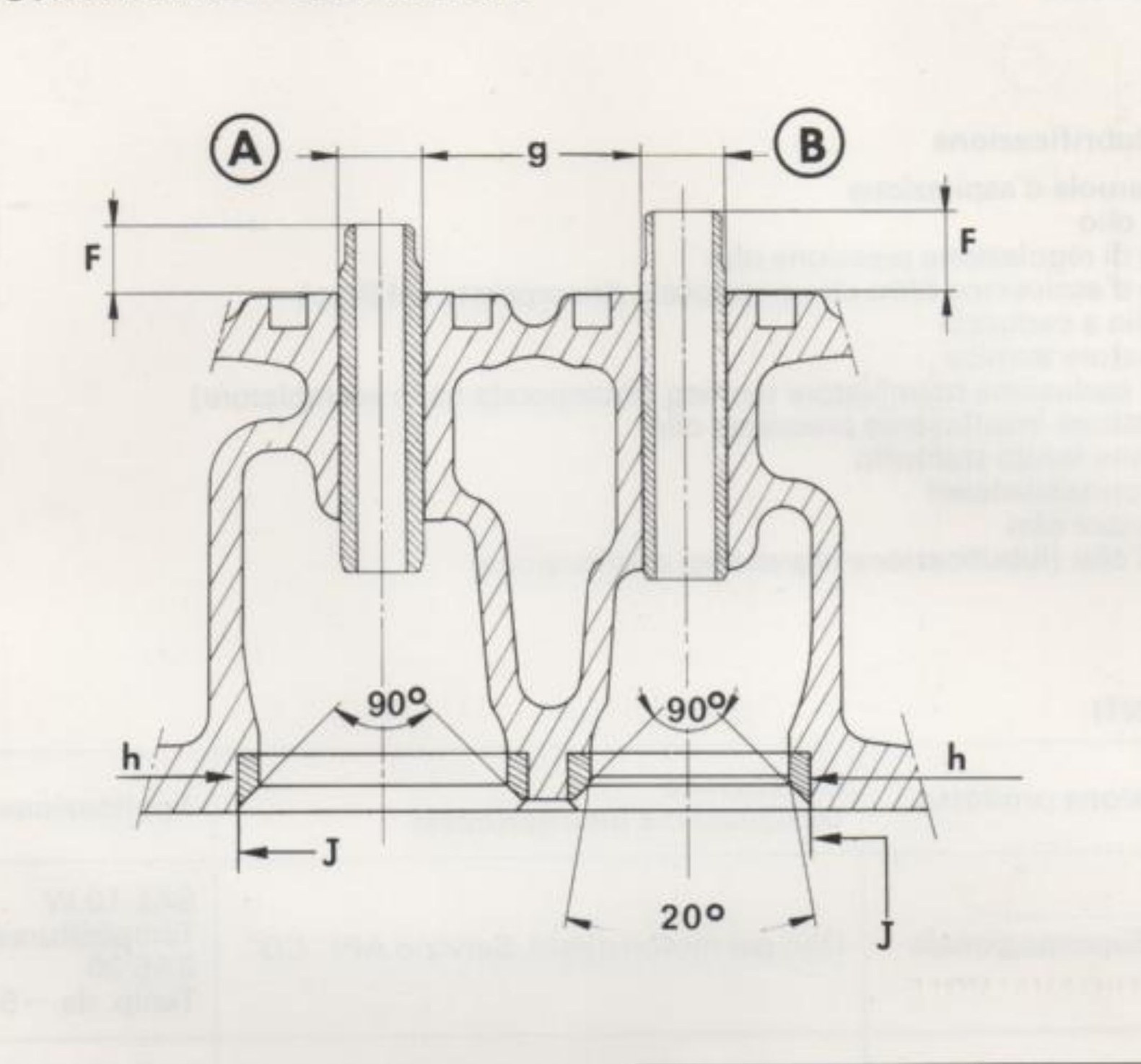

Schema sporgenza guidavalvole e sedi valvole con quote F, g, h, J e angoli 90° e 20°

			A: aspirazione	B: scarico
f: altezza sporgenza guidavalvola		mm	11,9 ÷ 13,4	9,9 ÷ 11,4
g: alesaggio sede guidavalvola normale nella testa cilindri	1ª selezione	mm	13,003 ÷ 13,023
	2ª selezione	mm	13,253 ÷ 13,273
	maggiorazione	mm	13,503 ÷ 13,523
h: alloggiamenti delle sedi valvole normali	1ª selezione	mm	45 ÷ 45,039	38 ÷ 38,039
	2ª selezione	mm	45,3 ÷ 45,339	38,3 ÷ 38,339
	maggiorazione	mm	45,6 ÷ 45,639	38,6 ÷ 38,639
j: diametro esterno sedi valvole normali	1ª selezione	mm	45,154 ÷ 45,179	38,160 ÷ 38,185
	2ª selezione	mm	45,454 ÷ 45,479	38,460 ÷ 38,485
	maggiorazione	mm	45,754 ÷ 45,779	38,760 ÷ 38,785
Larghezza sedi valvole		mm	2,5
Infossamento valvole rispetto al piano testa cilindri		mm	0,7 ÷ 0,9

NOTA — Le sedi valvole ed i guidavalvola vanno piantati dopo aver fatto loro subire un raffreddamento intenso.

95
