Ducato2500 diesel C.R.D.
Dati tecnici
Motore
00.10
TESTA CILINDRI - PRECAMERA DI COMBUSTIONE
Testa cilindri
| Altezza testa a nuovo | 117 ÷ 117,5 mm |
| Altezza minima consentita dopo rettifica: | 116,3 mm |
| Planarità piano testa cilindri | 0,1 mm |
Serraggio testa cilindri

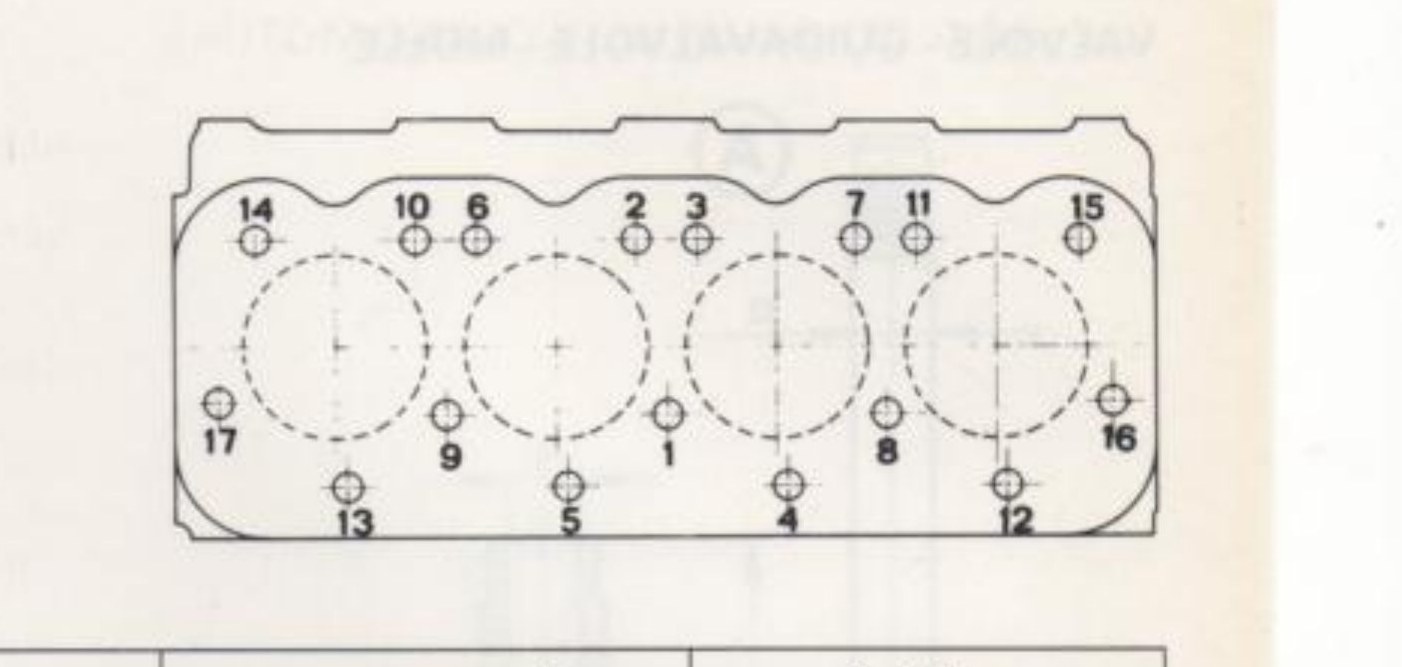

| Rispettare l'ordine di serraggio viti fissaggio testa cilindri al basamento indicato in figura | pre-serraggio | 6 daNm |
| serraggio definitivo | 10,5 daNm |
PRECAMERA DI COMBUSTIONE

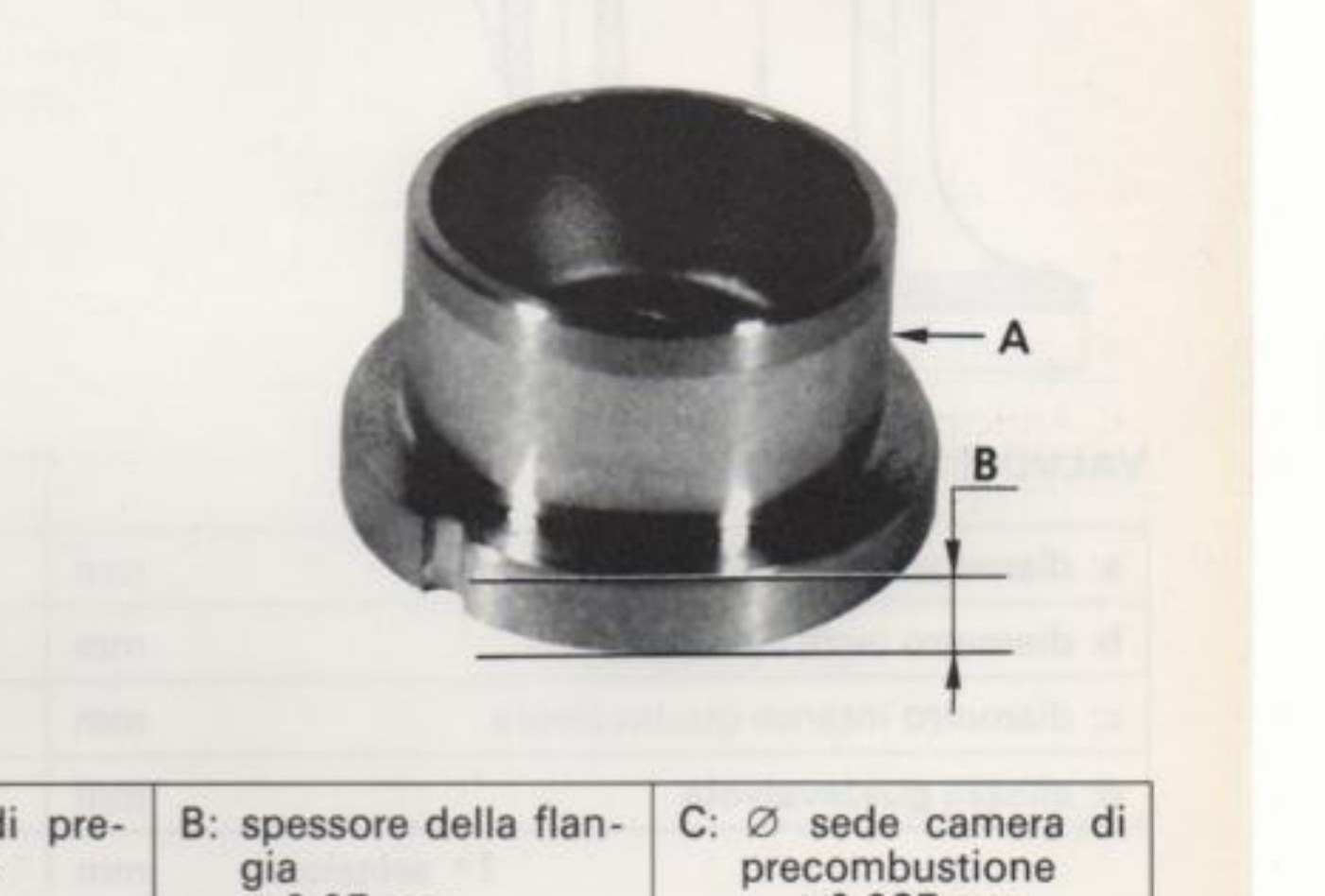

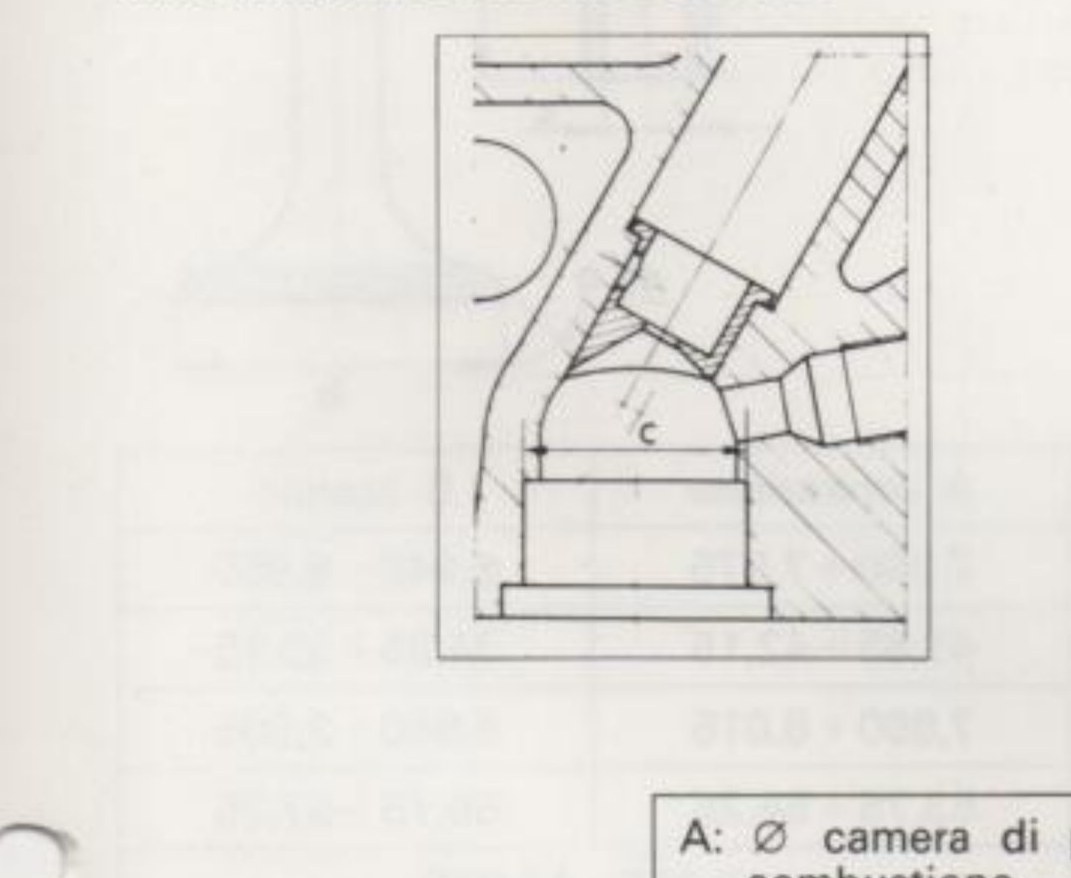

| A: ⌀ camera di pre-combustione ± 0,05 mm | B: spessore della flangia ± 0,05 mm | C: ⌀ sede camera di precombustione + 0,025 mm − 0 mm | |
|---|---|---|---|
| Normali | 35,950 | 4,5 | 35,9 |
| 36,065 | 36 | ||
| 36,365 | 36,3 | ||
| 1ª maggiorazione | 36,365 | 4,85 | 36,3 |
| 2ª maggiorazione | 36,465 | 5,05 | 36,4 |
| Le camere di precombustione sono montate con una interferenza di: | 0,02 ÷ 0,065 mm. |
| Sporgenza camere di precombustione rispetto al piano d'appoggio della testa: | 0 ÷ 0,03 mm. |
| Filettatura delle candele di preriscaldamento: | M12 × 1,25 |
| Guarnizione testa cilindri: | |
| La guarnizione è montata a secco (senza olio di lino). | |
| Contrassegno di identificazione (stampato sulla linguetta della guarnizione): | marca REINTZ L 25 |
NOTA — Il ricircolo dei vapori d'olio avviene attraverso il coperchio punterie.
