DucatoDucato 2500 diesel C.R.D.
Dati tecnici
Motore
00.10
ALBERO DISTRIBUZIONE - VOLANO MOTORE
ALBERO DISTRIBUZIONE
Senso di rotazione:
– antiorario, visto dal lato volano motore.
Gioco assiale albero distribuzione (non regolabile):
0,05 ÷ 0,36 mm
Alzata della camma:
– aspirazione e scarico 6,83 ± 0,02 mm
Mozzo del pignone intermedio
Sporgenza del mozzo rispetto alla superficie del basamento: 27,30 ÷ 27,33 mm

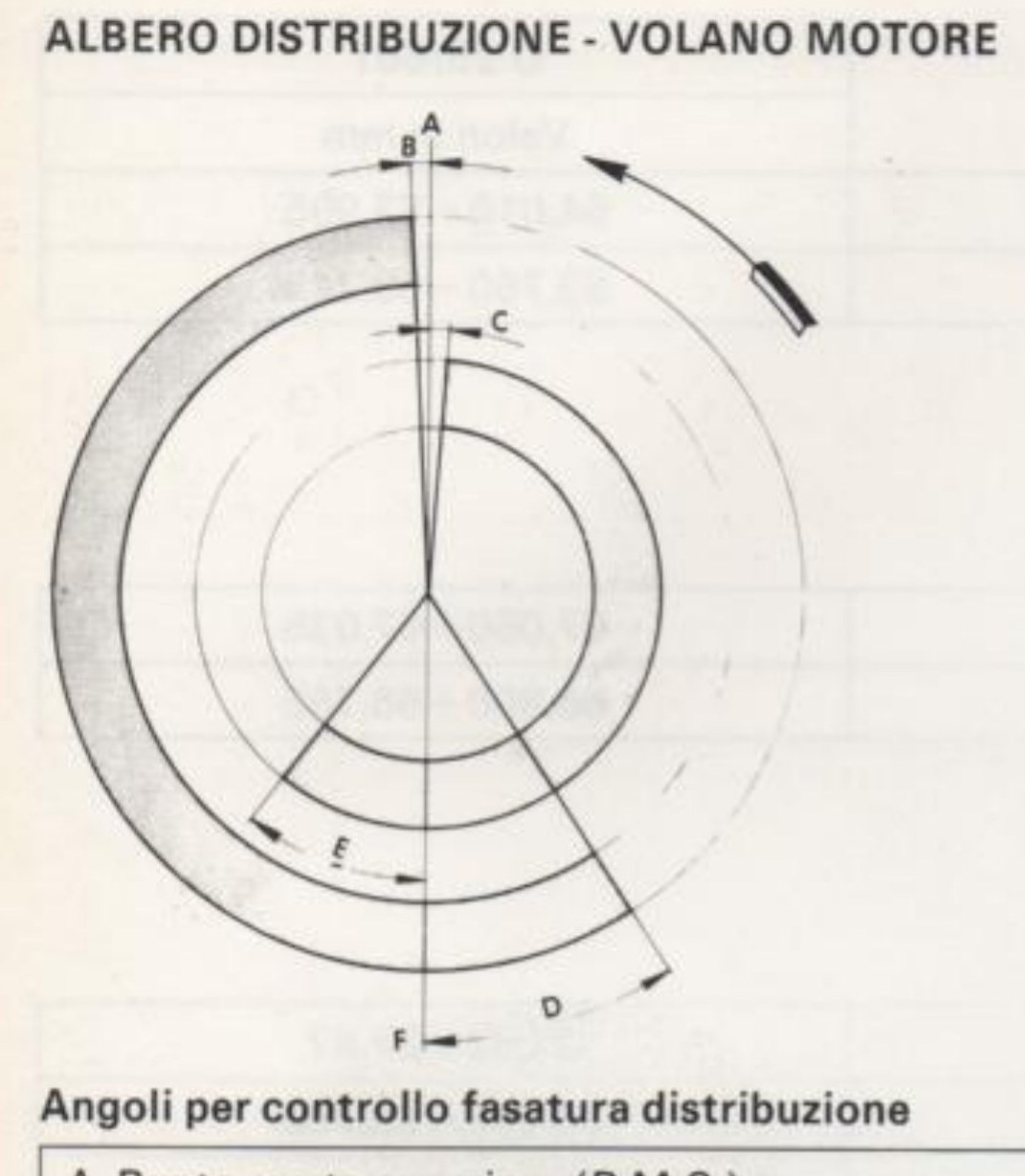

Gioco fra bilanciere e valvola (per controllo diagramma distribuzione):
– aspirazione e scarico 1 mm
| A | Punto morto superiore (P.M.S.) | |
| B | Ritardo apertura aspirazione | 2° 52′ |
| C | Anticipo chiusura scarico | 4° 12′ |
| D | Ritardo chiusura aspirazione | 33° 08′ |
| E | Anticipo apertura scarico | 37° 48′ |
| F | Punto morto inferiore (P.M.I.) |

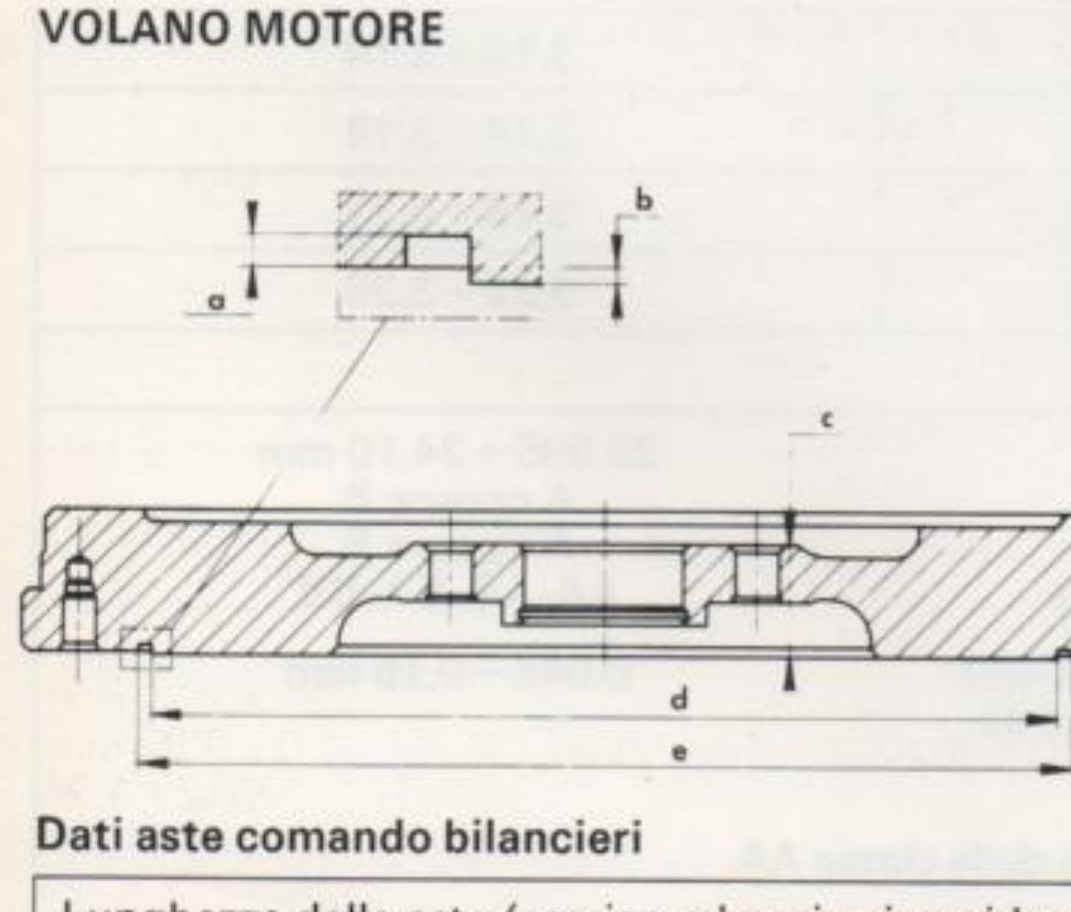

VOLANO MOTORE
| a | 1,5 mm massimo |
| b | 0,35 ÷ 28,2 |
| c | 28,0 ÷ 28,2 |
| dopo rettifica | 27,7 mm minimo |
| d | 230 ÷ 230,3 |
| e | 236,5 mm massimo |
| Lunghezza delle aste (scarico ed aspirazione identiche) | 180,10 ÷ 184,15 |
| Disallineamento massimo ammissibile delle aste | 1 mm |
92
