DucatoDucato 2000 · XN1T (75 CV) · XN1TA (85 CV)

Dati tecnici

Motore: alimentazione

00.10

Posizione di apertura positiva

Dopo aver regolato il carburatore in posizione di minimo, procedere in maniera analoga per la registrazione dell'apertura positiva della farfalla. Il valore da rilevare deve essere di 9,57 ±0,02 mm.

Rilevando un valore diverso, regolare l'apertura della farfalla agendo sulla vite (1) in modo da recuperare, mediante lettura del comparatore, metà dello scostamento ottenuto dalla differenza tra il valore rilevato e quello prescritto.

Ottenuto il valore prescritto serrare a fondo il controdado.

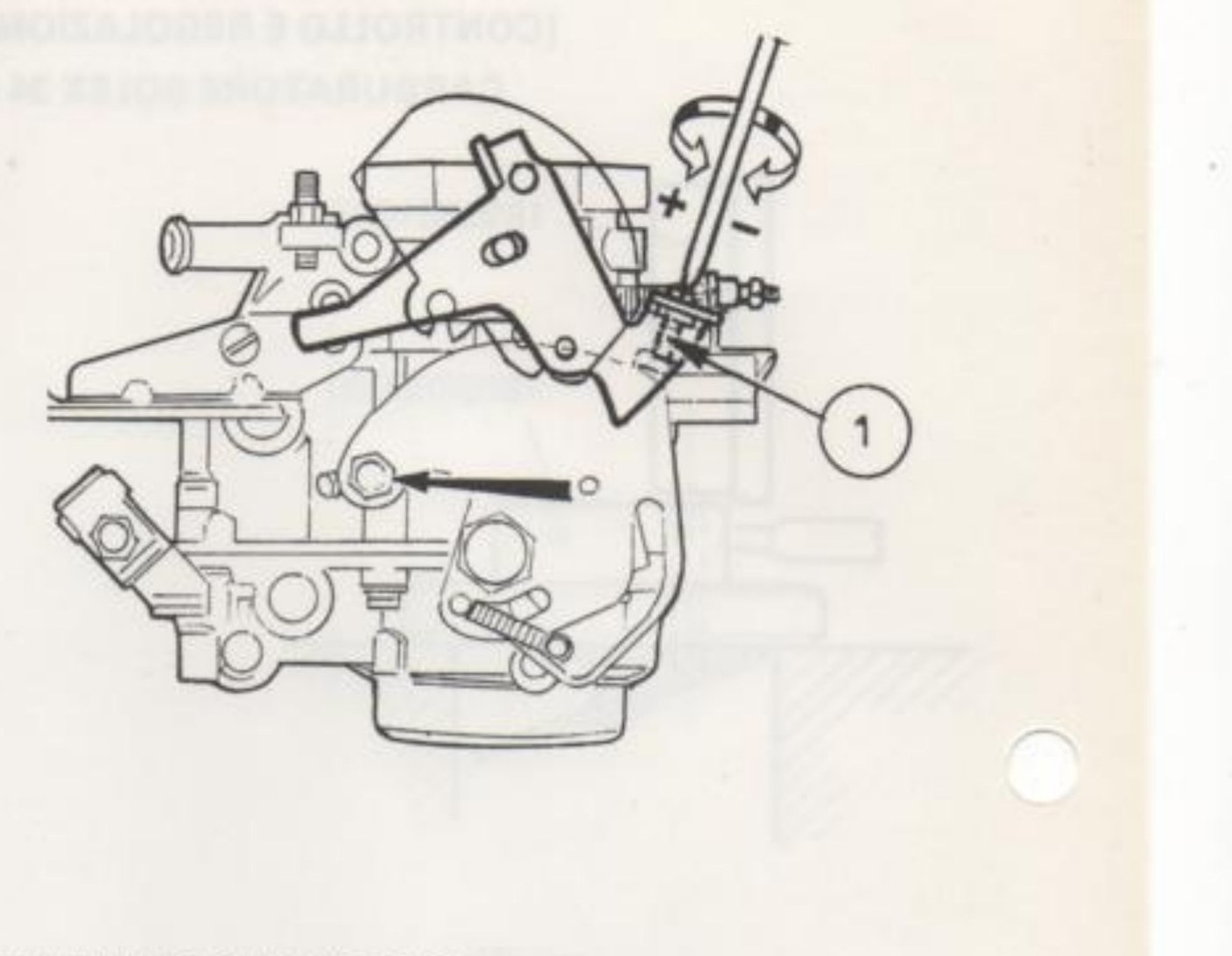

Carburatore — vite di regolazione apertura positiva farfalla (1)

REGISTRAZIONE DEL MINIMO SU VEICOLO

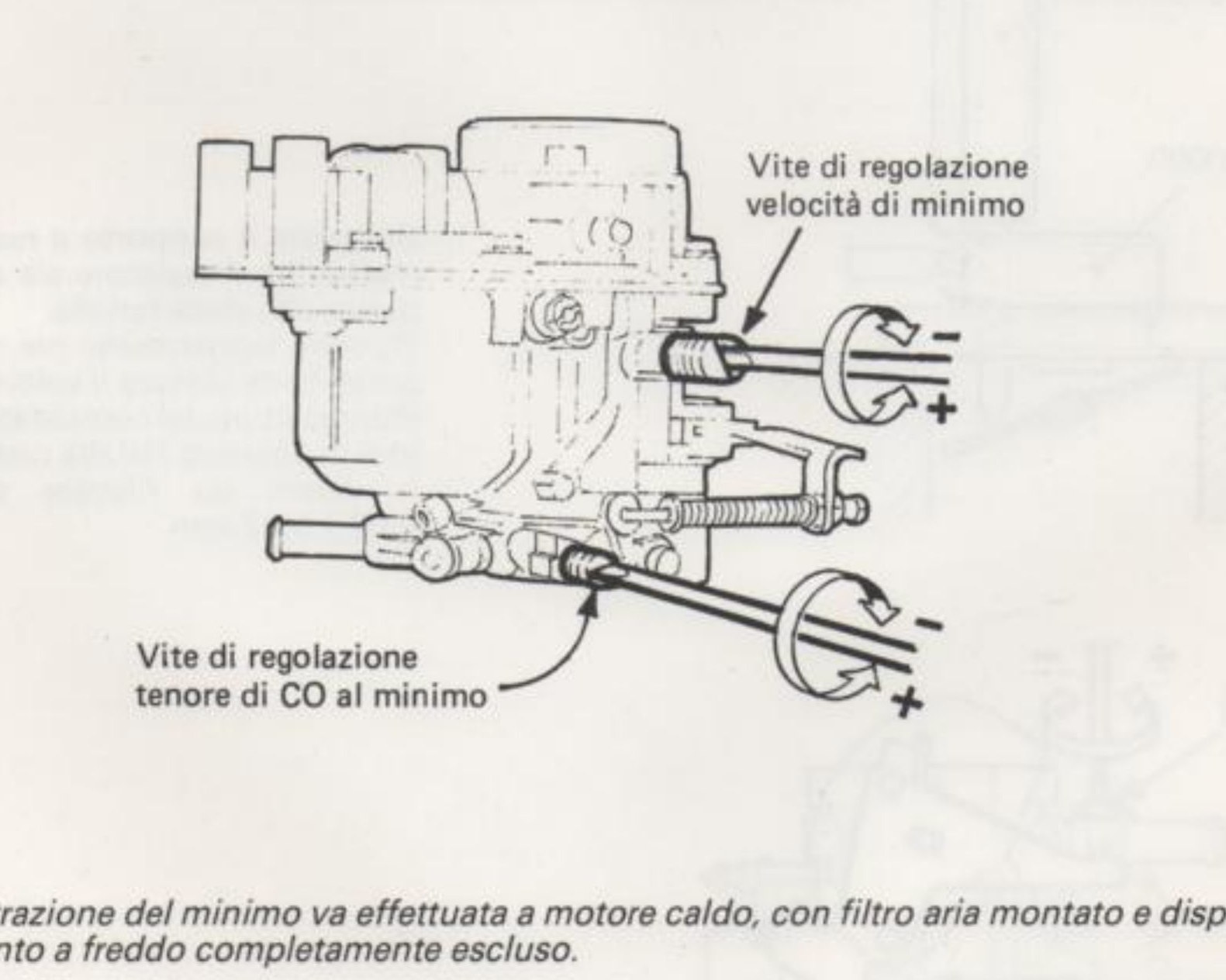

Vite di regolazione velocità di minimo; Vite di regolazione tenore di CO al minimo

NOTA — La registrazione del minimo va effettuata a motore caldo, con filtro aria montato e dispositivo di avviamento a freddo completamente escluso.

Effettuare quindi la registrazione come segue:

introdurre nella parte teminale della tubazione di scarico la sonda dell'analizzatore dei gas di scarico;
portare, con la vite di regolazione velocità di minimo e con la vite di regolazione tenore di CO, il motore ad un regime di 800 ÷ 850/min, controllando che il tenore di CO sia compreso tra 0,5 e 2,5%;
ritoccare le due viti fino ad ottenere i valori richiesti.
