DucatoDucato 2000 · XN1T (75 CV) · XN1TA (85 CV)

Dati tecnici

Motore: alimentazione

00.10

(CONTROLLO E REGOLAZIONE APERTURA FARFALLA CARBURATORE SOLEX 34 PB ISA 16 AL BANCO)

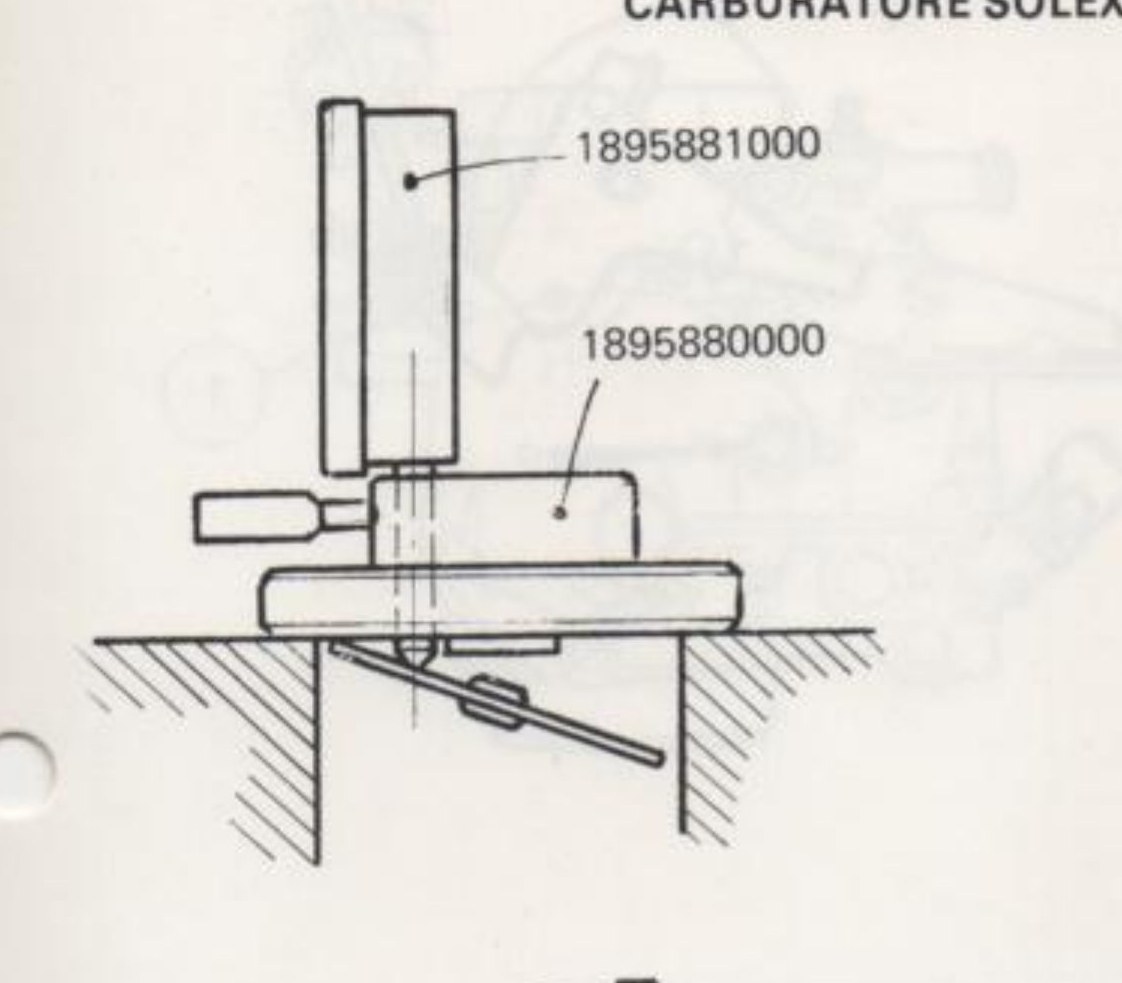

Posizione di minimo

Posizionare sulla flangia del carburatore il supporto 1895880000.
Inserire il comparatore nell'apposita sede sul supporto, bloccarlo con leggero precarico con il tastatore sul punto basso della farfalla.
Ruotare leggermente nei due sensi il supporto onde ricercare il valore minimo del comparatore ed azzerare gli indici.

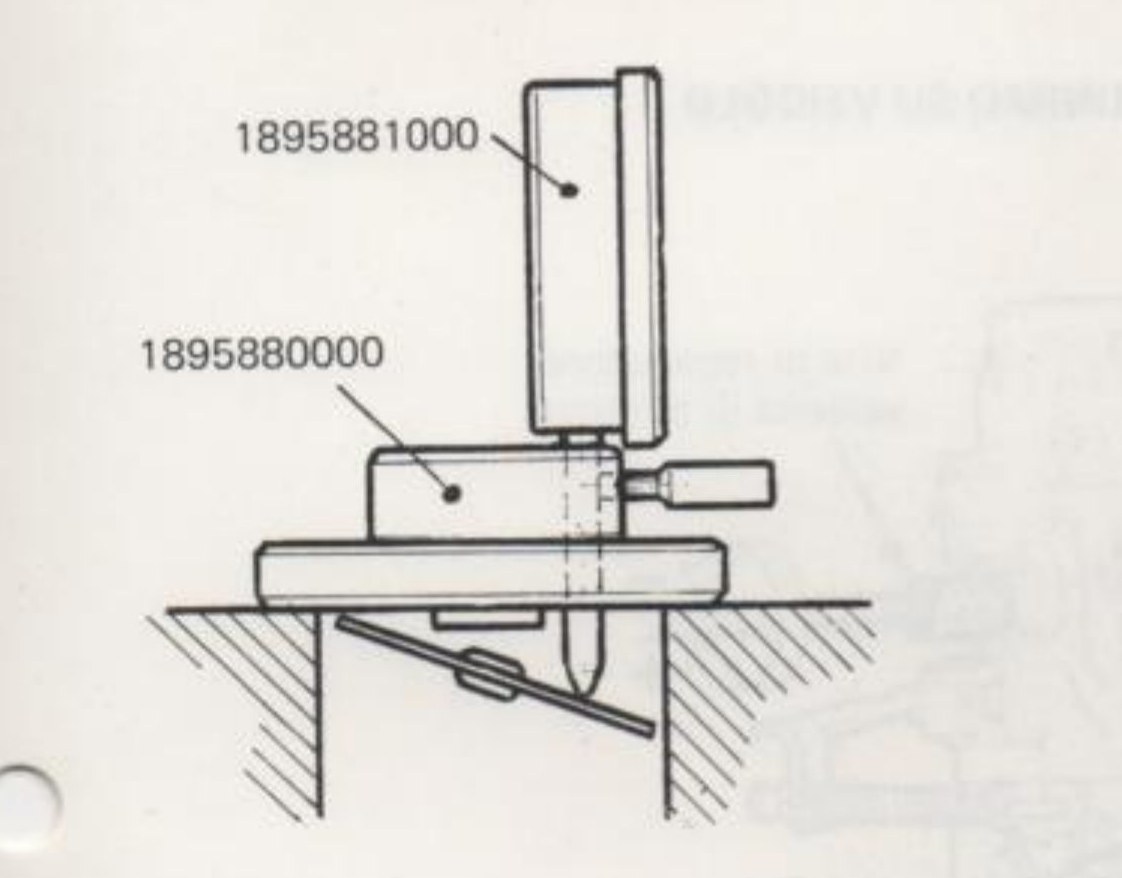

Supporto comparatore 1895881000 e 1895880000 sollevato e ruotato di 180° — punto alto della farfalla

Sollevare il supporto e ruotarlo di 180° in modo che il tastatore sia a contatto con il punto alto della farfalla.
Ruotare leggermente nei due sensi il supporto onde rilevare il valore massimo e mediante lettura del comparatore, rilevare il valore di apertura farfalla carburatore.

Il valore da rilevare deve essere di 4,02 ± 0,02 mm.

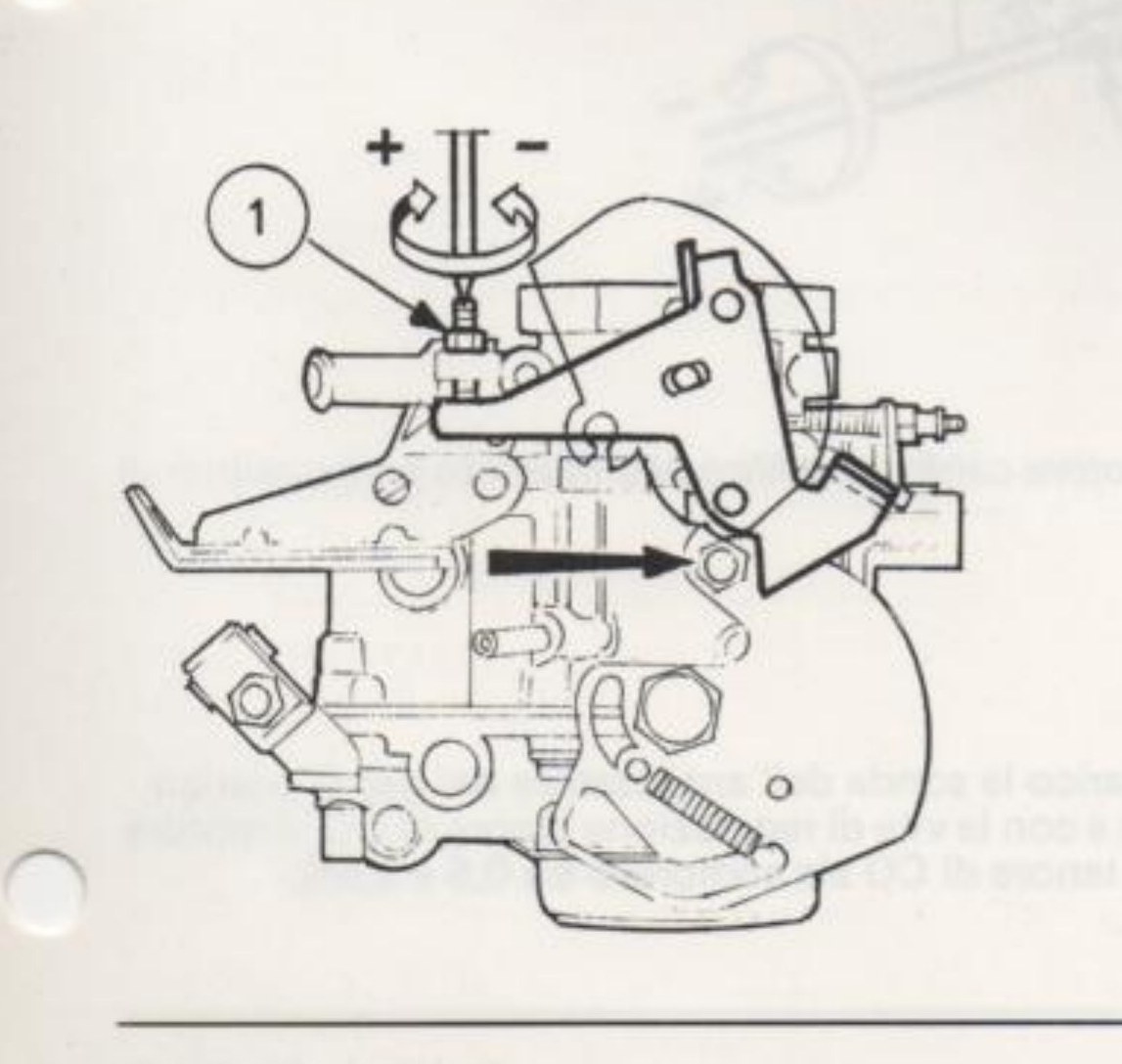

Carburatore Solex 34 PB ISA 16: vite di regolazione apertura farfalla (1) e controdado

Rilevando una valore diverso, regolare l'apertura della farfalla agendo sulla vite (1) in modo da recuperare, mediante lettura del comparatore, metà dello scostamento ottenuto dalla differenza tra il valore rilevato e quello prescritto. Ottenuto il valore prescritto serrare a fondo il controdado.
