Ducato2500 D · 2500 turbo D

Dati tecnici

Motore: testa cilindri ed organi della distribuzione

00.10

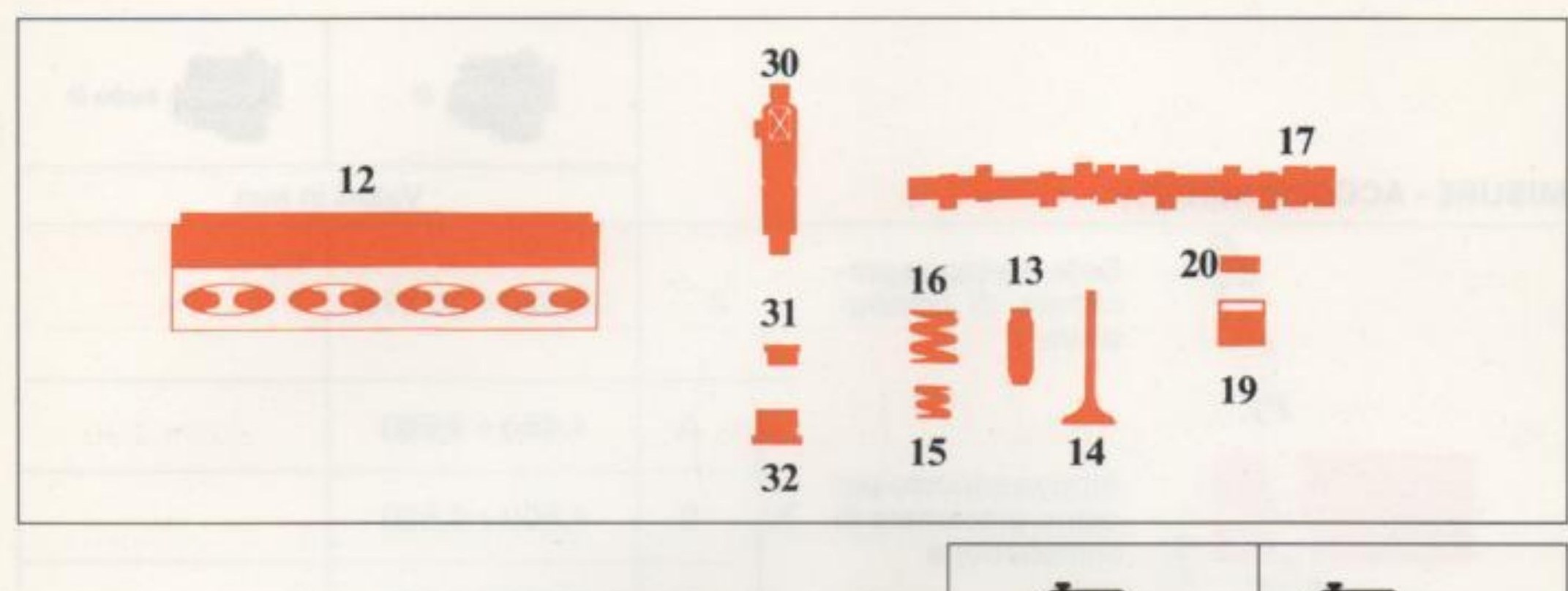

Esploso testa cilindri e organi della distribuzione: collettore (12), albero distribuzione (17), molla esterna (16), molla interna (15), valvole (13, 14), guidavalvola (20), sedi (19), punterie (30, 31, 32) ed elementi correlati

MISURE - ACCOPPIAMENTI

Misure e accoppiamenti — Valori in mm
			2500 D	2500 turbo D
15	Molla valvola interna	P₁	15,1 ÷ 17,1 daN
		H₁	33,5
		P₂	28 ÷ 31 daN
		H₂	23,5
16	Molla valvola esterna	P₁	40,5 ÷ 45 daN
		H₁	38,5
		P₂	72 ÷ 80 daN
		H₂	28,5
17	Perni albero distribuzione	⌀	33,934 ÷ 33,950
	Alzata camma	aspirazione	9,5
	Alzata camma	scarico	10,5
17-12	Albero distribuzione — Testa cilindri		0,039 ÷ 0,080
19	Punterie	⌀	43,950 ÷ 43,970

64
