Ducato2500 D · 2500 turbo D

Dati tecnici

Motore: testa cilindri ed organi della distribuzione
00.10

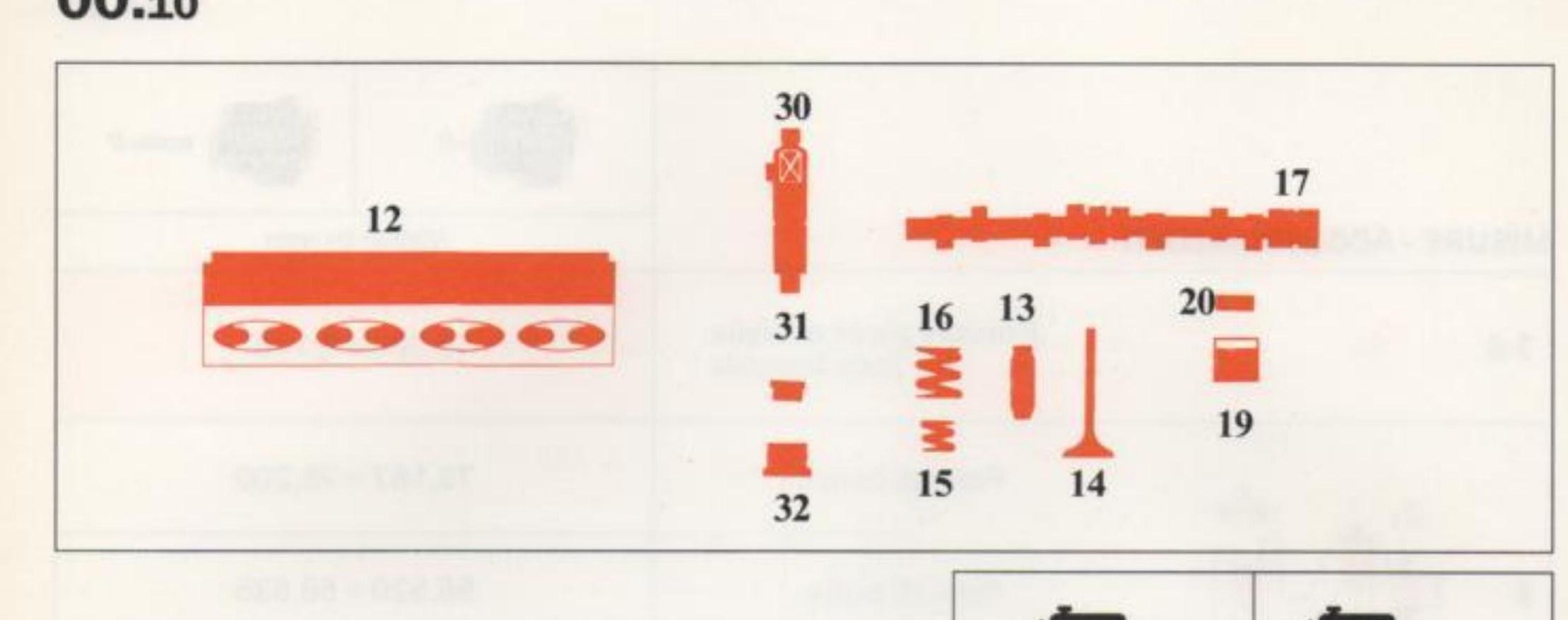

Esploso testa cilindri e organi della distribuzione (rif. 12, 13, 14, 15, 16, 17, 19, 20, 30, 31, 32)
Esploso testa cilindri e organi della distribuzione (rif. 12, 13, 14, 15, 16, 17, 19, 20, 30, 31, 32)

MISURE - ACCOPPIAMENTI

Misure - accoppiamenti (valori in mm)
2500 D2500 turbo D
Supporti albero distribuzione⌀33,989 ÷ 34,014
Sede punterie⌀44,000 ÷ 44,025
Sede iniettore⌀21,100 ÷ 21,200–
Sede boccola polverizzatore⌀16,000 ÷ 16,027
62
