Ducato2500 D · 2500 turbo D

Dati tecnici

Motore: basamento ed organi del manovellismo

00.10

MISURE - ACCOPPIAMENTI (Valori in mm)
Rif.	Descrizione		2500 D	2500 turbo D
7-6	Boccola piede di biella Sede boccola		0,080÷0,145
8	Perni di banco		76,187÷76,200
	Perni di biella		56,520÷56,535
		L	32,000÷32,100
9	Cuscinetti di banco	L	2,162÷2,172
9		⌀ (maggiorazione)	0,254÷0,508
9-8	Cuscinetti di banco - Perni		0,043÷0,096
10	Cuscinetti di biella	L	1,861÷1,871	1,861÷1,871 () 1,889÷1,899 (*)
10		⌀ (maggiorazione)	0,254 - 0,508
10-8	Cuscinetti di biella - Perni		0,056÷0,103	0,028÷0,075
11	Semianelli di spallamento	S	2,140÷2,190
11		S (maggiorazione)	–
11-8	Spallamento albero motore		0,070÷0,320

(*) Semicuscinetto lato cappello
(**) Semicuscinetto lato biella

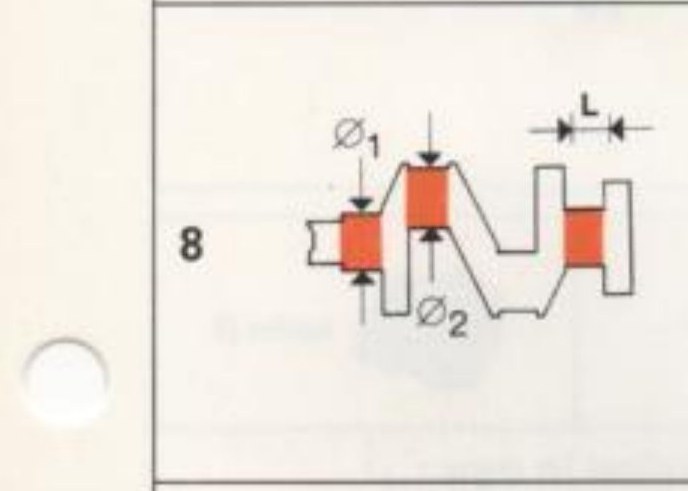

Albero motore: perni di banco e di biella, quote ⌀₁ ⌀₂ e L (rif. 8)

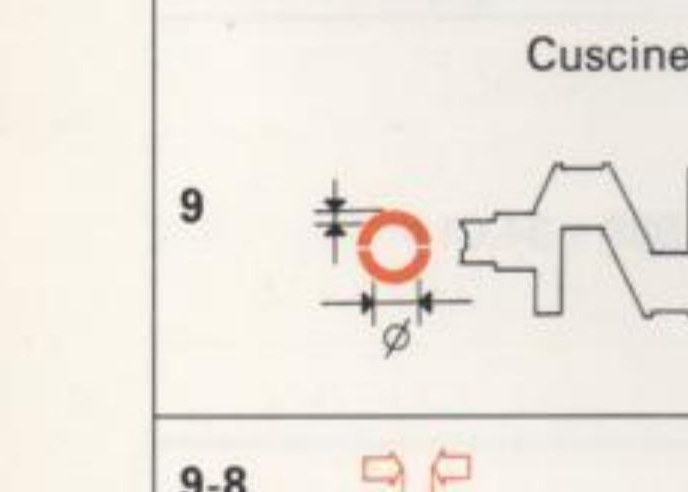

Cuscinetto di banco con quote L e ⌀ (rif. 9)

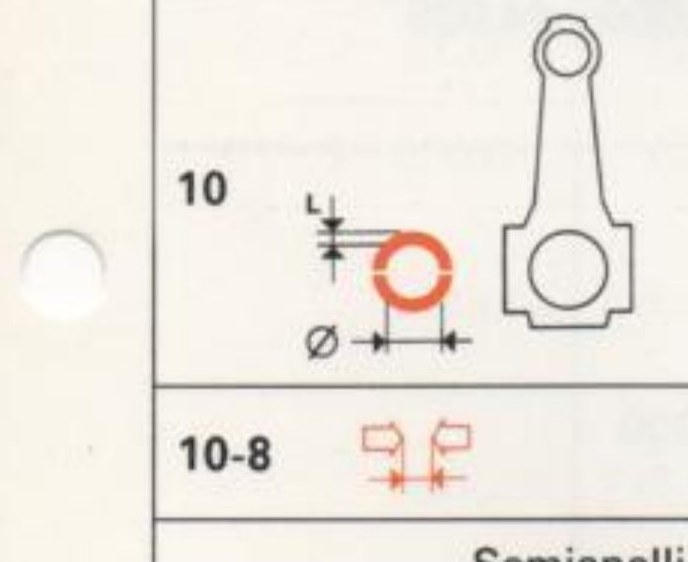

Biella e cuscinetto di biella con quote L e ⌀ (rif. 10)

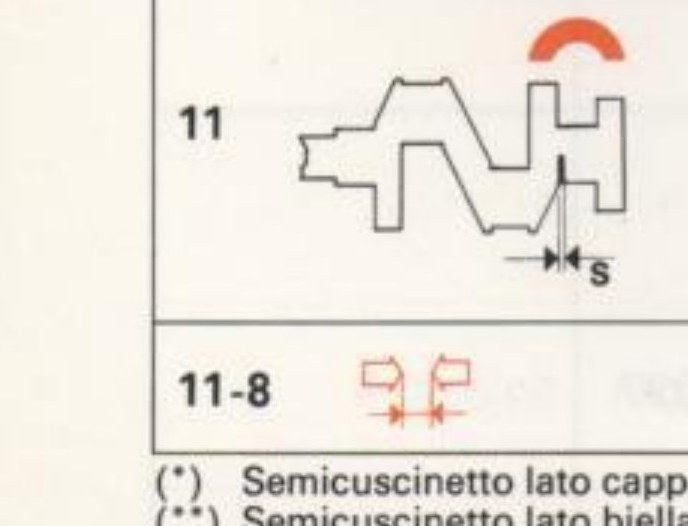

Semianelli di spallamento con quota S (rif. 11)
