Ducato2500 D · 2500 turbo D

Dati tecnici

Motore: basamento ed organi del manovellismo
00.10

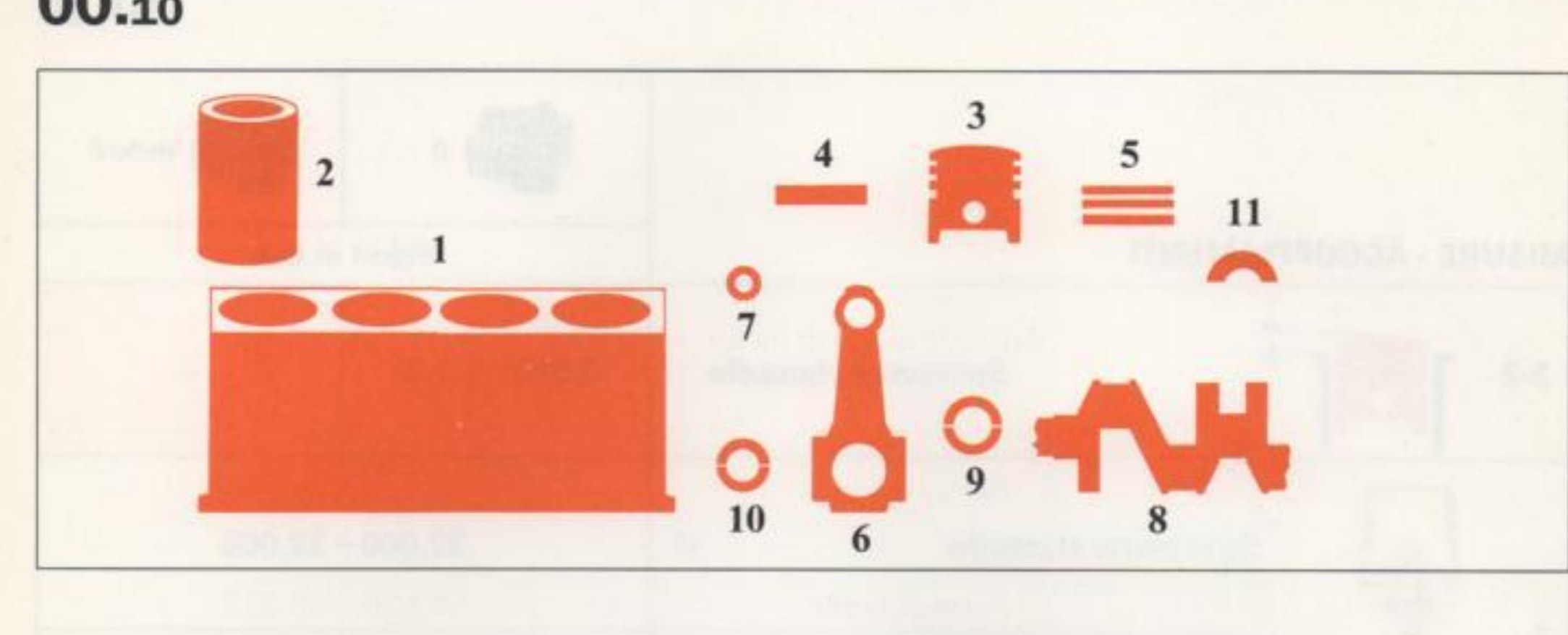

Componenti del manovellismo: canna cilindro (1, 2), stantuffo (3, 4), anelli elastici (5), biella (6), boccola piede di biella (7), albero motore (8), cuscinetti (9, 10), perno stantuffo (11)
Componenti del manovellismo: canna cilindro (1, 2), stantuffo (3, 4), anelli elastici (5), biella (6), boccola piede di biella (7), albero motore (8), cuscinetti (9, 10), perno stantuffo (11)
Misure - accoppiamenti — Valori in mm
2500 D2500 turbo D
5-2Apertura estremità anelli nella canna cilindro10,30 ÷ 0,550,25 ÷ 0,50
20,30 ÷ 0,550,60 ÷ 0,85
30,30 ÷ 0,600,30 ÷ 0,60
5-3Cave anelli stantuffo
Anelli elastici		10,090 ÷ 0,1220,090 ÷ 0,140 ★
20,060 ÷ 0,0920,30 ÷ 0,062
30,035 ÷ 0,0700,035 ÷ 0,070
6Sede boccola o perno piede di biella⌀134,865 ÷ 34,890
Sede cuscinetti di biella⌀260,333 ÷ 60,345
6Differenza di peso fra le bielle2,5 g
7Boccola piede di biella⌀134,970 ÷ 35,010
⌀232,011 ÷ 32,018
4-7Perno stantuffo
Boccola piede di biella		0,015 ÷ 0,028

★ Misurato a 1,5 mm dal bordo esterno
