Ducato 1986 · Manuale Officina ←→Vedi originale39 / 286Indice
DucatoDucato 1930 D · 1930 turbo D

Dati tecnici

Motore: testa cilindri e organi della distribuzione
00.10

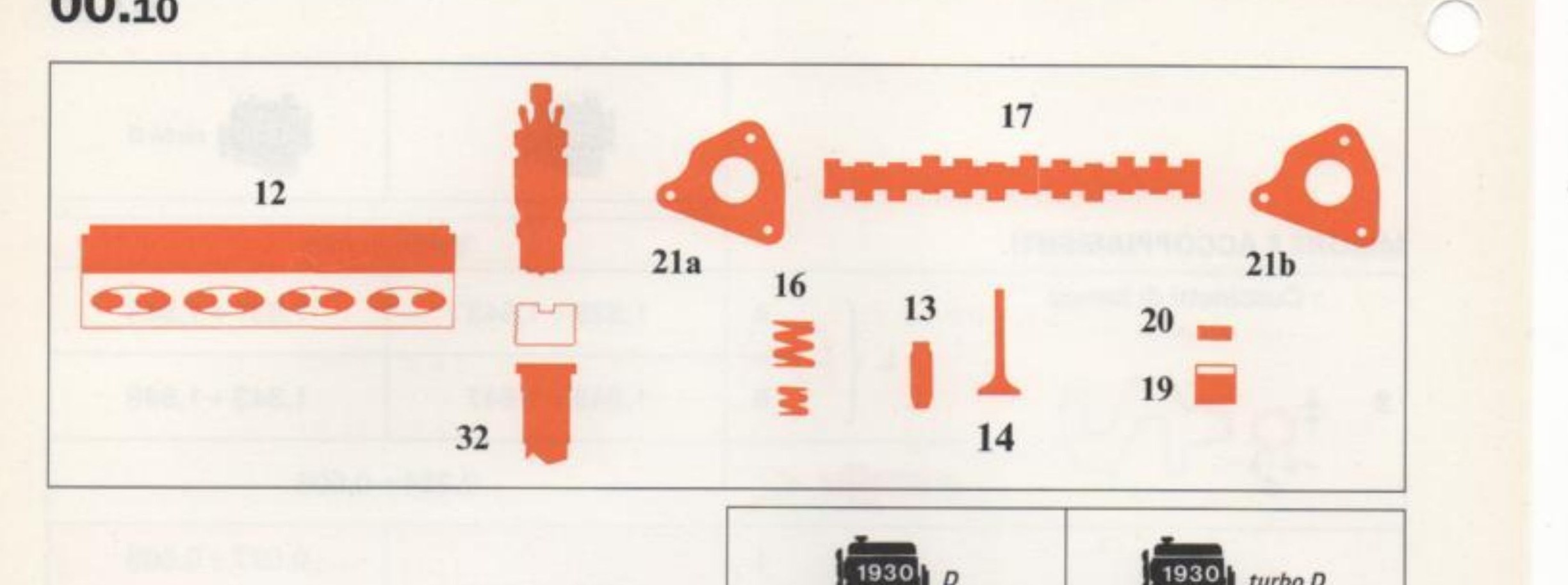

Componenti della testa cilindri e della distribuzione: testa (12), albero distribuzione (21a, 21b), valvole (13, 14), molla (16), punteria (32), guidavalvola e relativi particolari (17, 19, 20)
Componenti della testa cilindri e della distribuzione: testa (12), albero distribuzione (21a, 21b), valvole (13, 14), molla (16), punteria (32), guidavalvola e relativi particolari (17, 19, 20)

MISURE E ACCOPPIAMENTI

Intestazione tabella: modelli 1930 D e 1930 turbo D
Intestazione tabella: modelli 1930 D e 1930 turbo D
Misure e accoppiamenti — Valori in mm
Rif.Valori in mm
Sede guidavalvola su testa cilindri⌀13,950 ÷ 13,977
12α↘45° ± 5′
↗45° ± 5′
Lcirca 2,7
12Supporti albero distribuzione su testa cilindri⌀₁43,020 ÷ 43,040
⌀₂25,545 ÷ 25,570
⌀₃24,045 ÷ 24,070
⌀₄43,020 ÷ 43,040
L*18,950 ÷ 19,030
Sede punterie⌀37,000 ÷ 37,025
13Guidavalvola⌀₁8,022 ÷ 8,040
⌀₂14,040 ÷ 14,058
⌀₂ (ricambio FIAT)0,05-0,10-0,25

(*) Misura cappello posteriore
