DucatoDucato 1930 D · Ducato 1930 turbo D
Dati tecnici

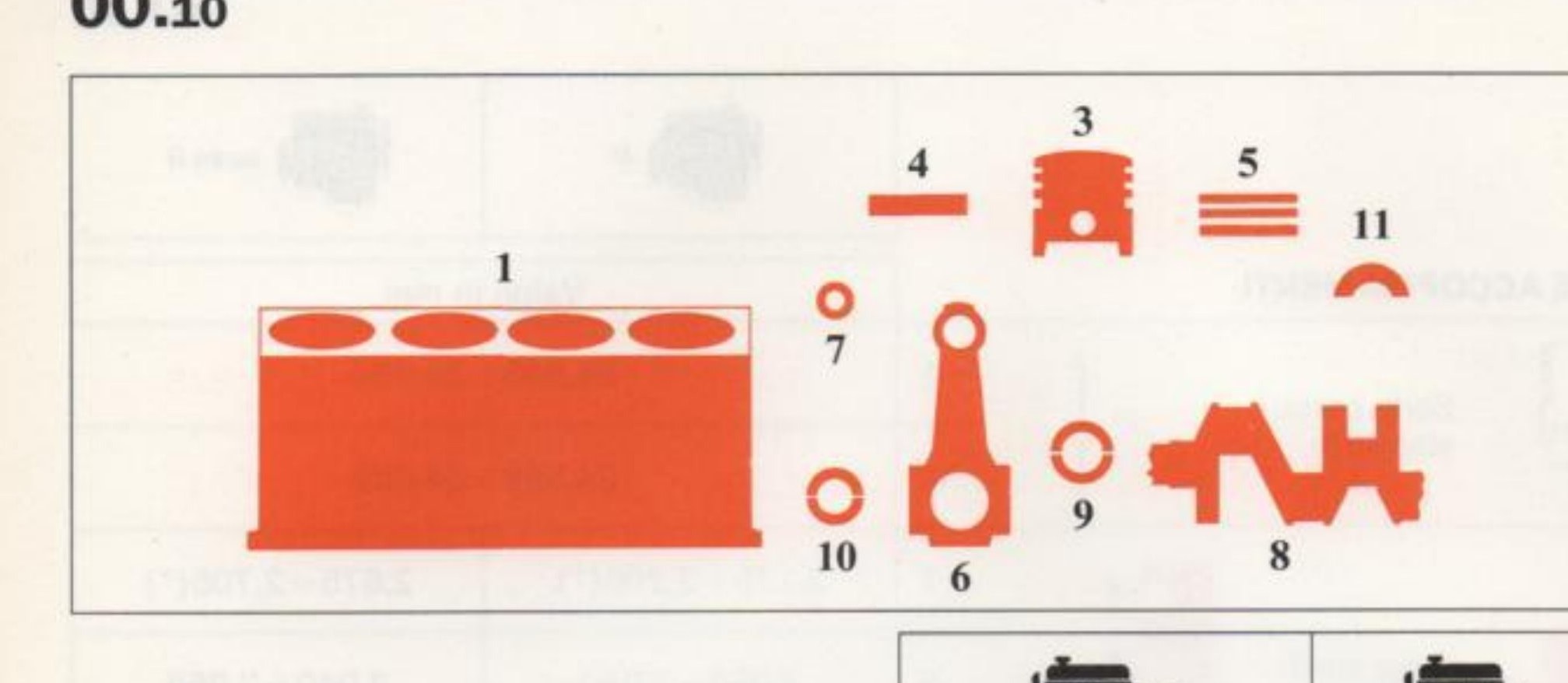

Motore: basamento e organi del manovellismo
00.10
MISURE E ACCOPPIAMENTI
| 1930 D | 1930 turbo D | ||||
|---|---|---|---|---|---|
| 6 | Sede boccola o perno piede di biella | ∅1 | 26,939 ÷ 26,972 | ||
| Sede cuscinetti di biella | ∅2 | 53,897 ÷ 53,913 | |||
| 6 | Differenza di peso fra le bielle | ÷ 2,5 g | |||
| 7 | Boccola piede di biella | ∅1 | 27,020 ÷ 27,060 | ||
| ∅2 1 | 25,004 ÷ 25,007 | ||||
| ∅2 2 | 25,007 ÷ 25,010 | ||||
| 4-7 | Perno stantuffo Boccola piede di biella | 0,014 ÷ 0,020 | |||
| 4-6 | Boccola piede di biella Sede boccola | 0,048 ÷ 0,121 | |||
| 8 | Perni di banco | ∅1 1 | 52,995 ÷ 53,004 | ||
| ∅1 2 | 52,986 ÷ 52,995 | ||||
| Perni di biella | ∅2 A | 50,796 ÷ 50,805 | |||
| ∅2 B | 50,787 ÷ 50,796 | ||||
| L | 27,975 ÷ 28,025 | ||||
