Diesel

Appendice

Raffigurazioni grafiche e simboli

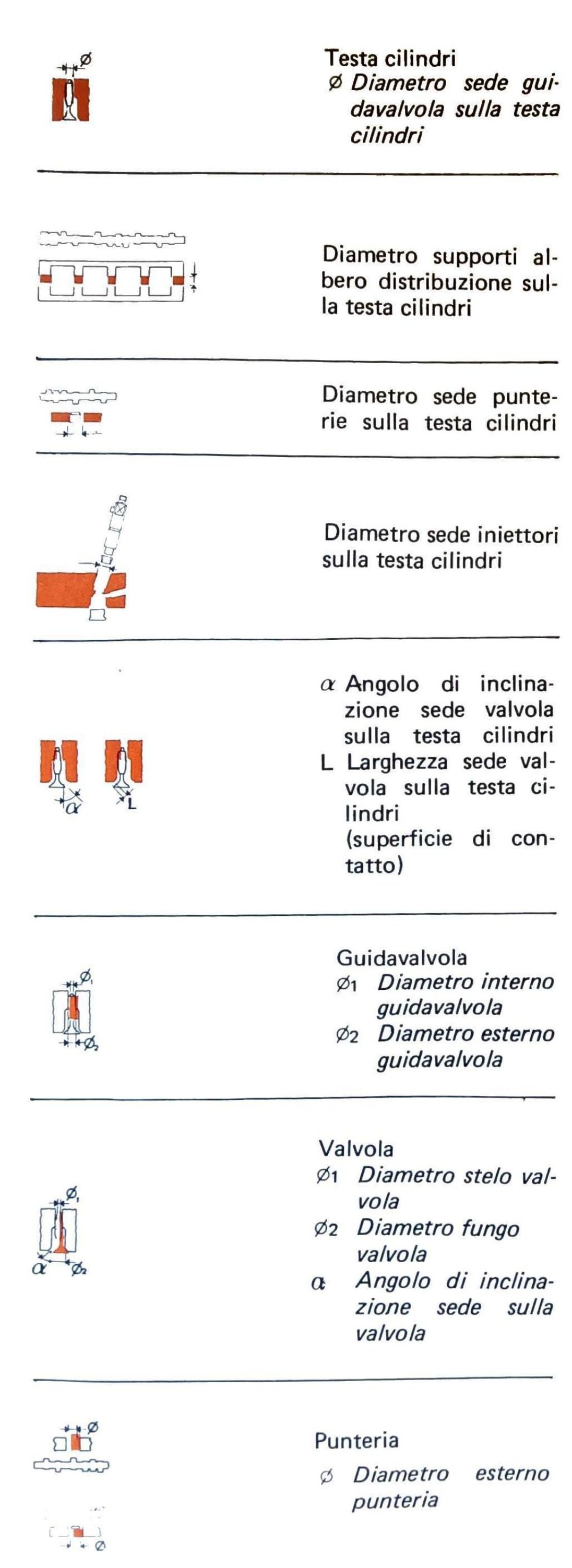

Colonna sinistra: simboli grafici per testa cilindri (Ø diametro sede guidavalvola), diametro supporti albero distribuzione sulla testa cilindri, diametro sede punterie sulla testa cilindri, diametro sede iniettori sulla testa cilindri, sede valvola (α angolo di inclinazione, L larghezza superficie di contatto), guidavalvola (Ø1 diametro interno, Ø2 diametro esterno), valvola (Ø1 diametro stelo, Ø2 diametro fungo, α angolo di inclinazione sede), punteria (Ø diametro esterno).
Colonna sinistra: simboli grafici per testa cilindri (Ø diametro sede guidavalvola), diametro supporti albero distribuzione sulla testa cilindri, diametro sede punterie sulla testa cilindri, diametro sede iniettori sulla testa cilindri, sede valvola (α angolo di inclinazione, L larghezza superficie di contatto), guidavalvola (Ø1 diametro interno, Ø2 diametro esterno), valvola (Ø1 diametro stelo, Ø2 diametro fungo, α angolo di inclinazione sede), punteria (Ø diametro esterno).
RAFFIGURAZIONI GRAFICHE E SIMBOLI — colonna sinistra
Testa cilindri: Ø Diametro sede guidavalvola sulla testa cilindri
Diametro supporti albero distribuzione sulla testa cilindri
Diametro sede punterie sulla testa cilindri
Diametro sede iniettori sulla testa cilindri
Sede valvola: α Angolo di inclinazione sede valvola sulla testa cilindri · L Larghezza sede valvola sulla testa cilindri (superficie di contatto)
Guidavalvola: Ø1 Diametro interno guidavalvola · Ø2 Diametro esterno guidavalvola
Valvola: Ø1 Diametro stelo valvola · Ø2 Diametro fungo valvola · α Angolo di inclinazione sede sulla valvola
Punteria: Ø Diametro esterno punteria

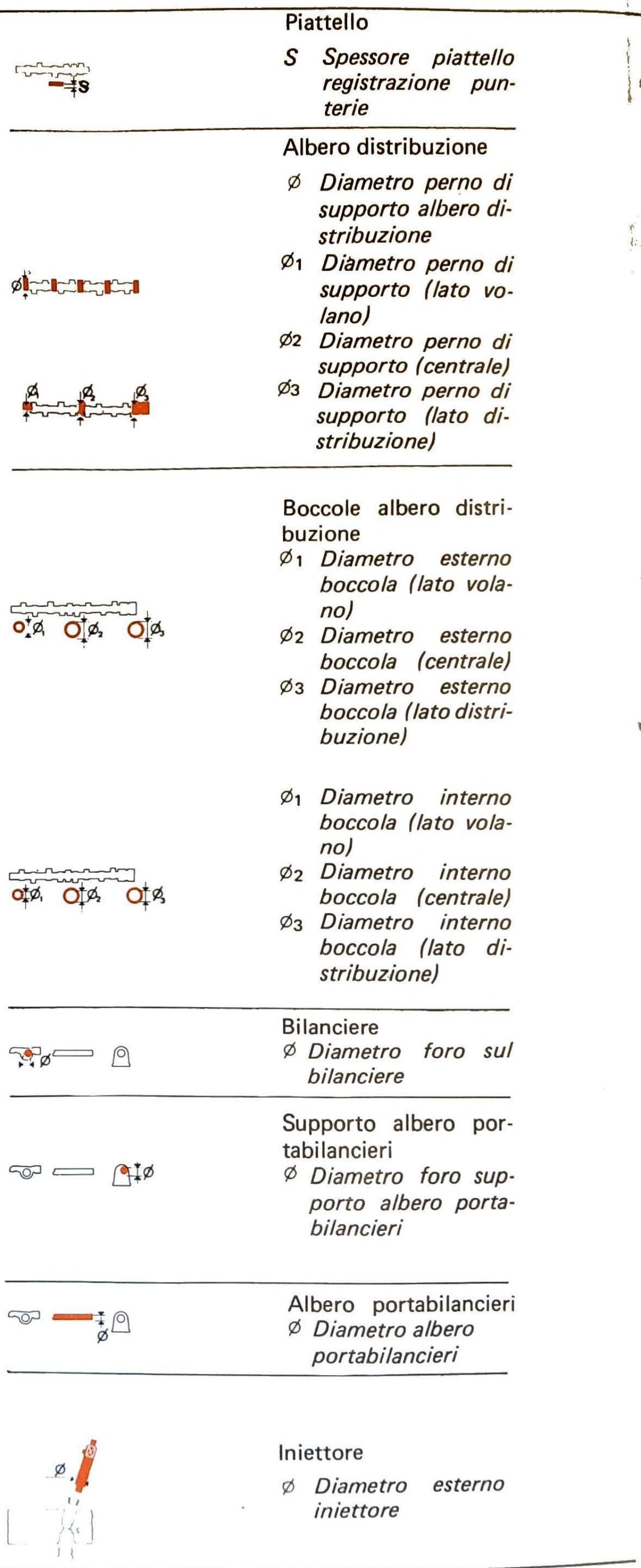

Colonna destra: simboli grafici per piattello (S spessore piattello registrazione punterie), albero distribuzione (Ø diametro perno di supporto, Ø1 lato volano, Ø2 centrale, Ø3 lato distribuzione), boccole albero distribuzione esterne (Ø1, Ø2, Ø3 diametro esterno lato volano/centrale/distribuzione) e interne (Ø1, Ø2, Ø3 diametro interno), bilanciere (Ø diametro foro), supporto albero portabilancieri (Ø diametro foro supporto), albero portabilancieri (Ø diametro), iniettore (Ø diametro esterno).
Colonna destra: simboli grafici per piattello (S spessore piattello registrazione punterie), albero distribuzione (Ø diametro perno di supporto, Ø1 lato volano, Ø2 centrale, Ø3 lato distribuzione), boccole albero distribuzione esterne (Ø1, Ø2, Ø3 diametro esterno lato volano/centrale/distribuzione) e interne (Ø1, Ø2, Ø3 diametro interno), bilanciere (Ø diametro foro), supporto albero portabilancieri (Ø diametro foro supporto), albero portabilancieri (Ø diametro), iniettore (Ø diametro esterno).
RAFFIGURAZIONI GRAFICHE E SIMBOLI — colonna destra
Piattello: S Spessore piattello registrazione punterie
Albero distribuzione: Ø Diametro perno di supporto albero distribuzione · Ø1 Diametro perno di supporto (lato volano) · Ø2 Diametro perno di supporto (centrale) · Ø3 Diametro perno di supporto (lato distribuzione)
Boccole albero distribuzione — diametro esterno: Ø1 Diametro esterno boccola (lato volano) · Ø2 Diametro esterno boccola (centrale) · Ø3 Diametro esterno boccola (lato distribuzione)
Boccole albero distribuzione — diametro interno: Ø1 Diametro interno boccola (lato volano) · Ø2 Diametro interno boccola (centrale) · Ø3 Diametro interno boccola (lato distribuzione)
Bilanciere: Ø Diametro foro sul bilanciere
Supporto albero portabilancieri: Ø Diametro foro supporto albero portabilancieri
Albero portabilancieri: Ø Diametro albero portabilancieri
Iniettore: Ø Diametro esterno iniettore
