Diesel

Appendice

Raffigurazioni grafiche e simboli

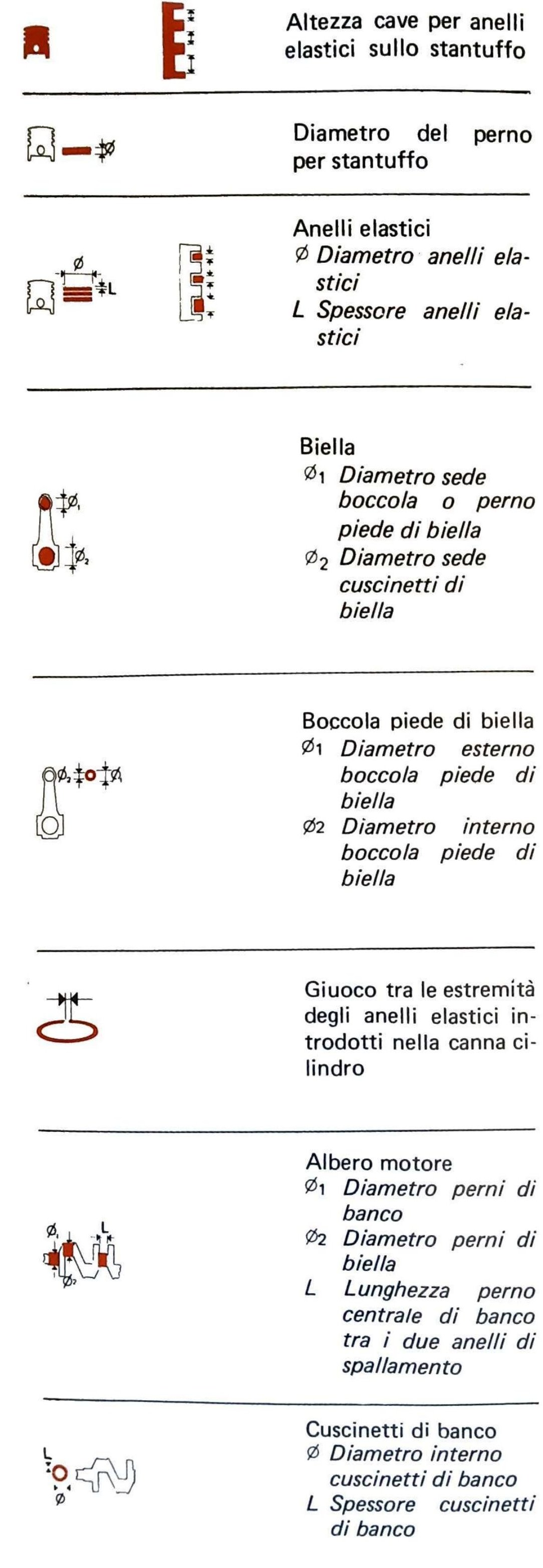

Colonna sinistra: simboli grafici per altezza cave anelli elastici sullo stantuffo, diametro perno stantuffo, anelli elastici (Ø diametro, L spessore), biella (Ø1 diametro sede boccola/perno piede di biella, Ø2 diametro sede cuscinetti di biella), boccola piede di biella (Ø1 diametro esterno, Ø2 diametro interno), giuoco tra estremità anelli elastici nella canna cilindro, albero motore (Ø1 diametro perni di banco, Ø2 diametro perni di biella, L lunghezza perno centrale di banco tra i due anelli di spallamento), cuscinetti di banco (Ø diametro interno, L spessore).

RAFFIGURAZIONI GRAFICHE E SIMBOLI — colonna sinistra
Altezza cave per anelli elastici sullo stantuffo
Diametro del perno per stantuffo
Anelli elastici: Ø Diametro anelli elastici · L Spessore anelli elastici
Biella: Ø1 Diametro sede boccola o perno piede di biella · Ø2 Diametro sede cuscinetti di biella
Boccola piede di biella: Ø1 Diametro esterno boccola piede di biella · Ø2 Diametro interno boccola piede di biella
Giuoco tra le estremità degli anelli elastici introdotti nella canna cilindro
Albero motore: Ø1 Diametro perni di banco · Ø2 Diametro perni di biella · L Lunghezza perno centrale di banco tra i due anelli di spallamento
Cuscinetti di banco: Ø Diametro interno cuscinetti di banco · L Spessore cuscinetti di banco

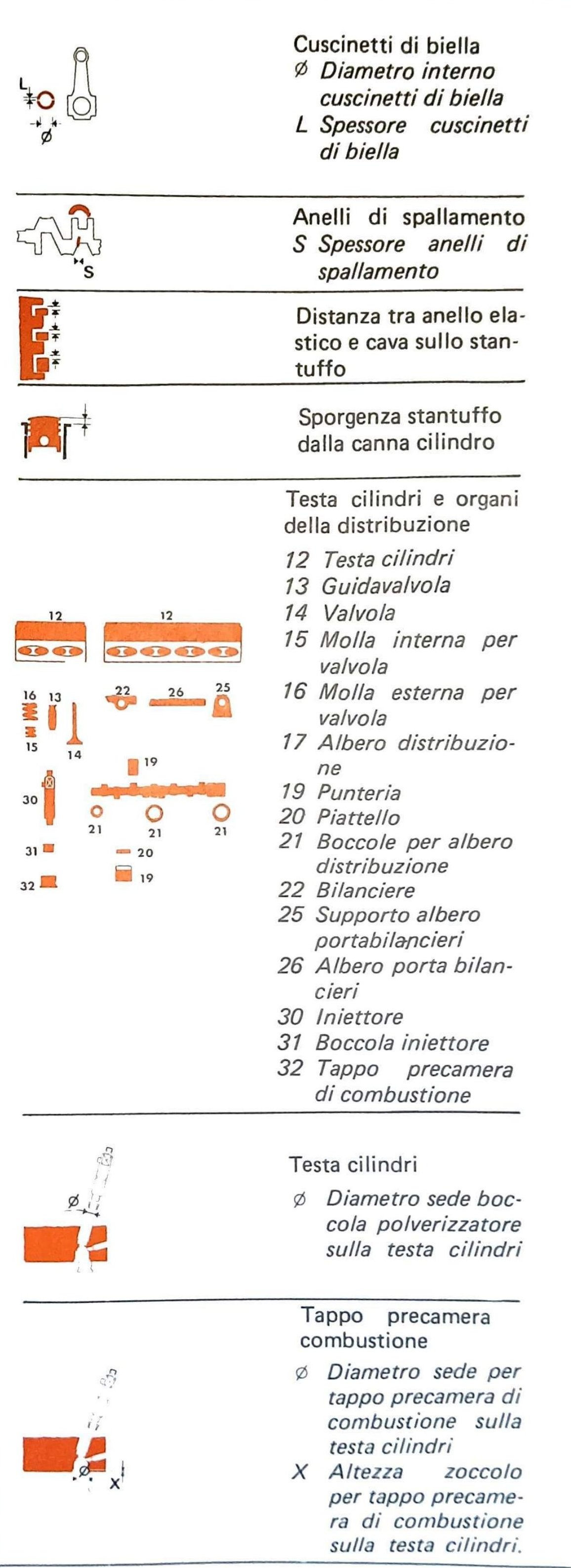

Colonna destra: simboli grafici per cuscinetti di biella (Ø diametro interno, L spessore), anelli di spallamento (S spessore), distanza tra anello elastico e cava sullo stantuffo, sporgenza stantuffo dalla canna cilindro, testa cilindri e organi della distribuzione (12 Testa cilindri, 13 Guidavalvola, 14 Valvola, 15 Molla interna per valvola, 16 Molla esterna per valvola, 17 Albero distribuzione, 19 Punteria, 20 Piattello, 21 Boccole per albero distribuzione, 22 Bilanciere, 25 Supporto albero portabilancieri, 26 Albero porta bilancieri, 30 Iniettore, 31 Boccola iniettore, 32 Tappo precamera di combustione), testa cilindri (Ø diametro sede boccola polverizzatore sulla testa cilindri), tappo precamera combustione (Ø diametro sede, X altezza zoccolo per tappo precamera di combustione sulla testa cilindri).

RAFFIGURAZIONI GRAFICHE E SIMBOLI — colonna destra
Cuscinetti di biella: Ø Diametro interno cuscinetti di biella · L Spessore cuscinetti di biella
Anelli di spallamento: S Spessore anelli di spallamento
Distanza tra anello elastico e cava sullo stantuffo
Sporgenza stantuffo dalla canna cilindro
Testa cilindri e organi della distribuzione: 12 Testa cilindri · 13 Guidavalvola · 14 Valvola · 15 Molla interna per valvola · 16 Molla esterna per valvola · 17 Albero distribuzione · 19 Punteria · 20 Piattello · 21 Boccole per albero distribuzione · 22 Bilanciere · 25 Supporto albero portabilancieri · 26 Albero porta bilancieri · 30 Iniettore · 31 Boccola iniettore · 32 Tappo precamera di combustione
Testa cilindri: Ø Diametro sede boccola polverizzatore sulla testa cilindri
Tappo precamera combustione: Ø Diametro sede per tappo precamera di combustione sulla testa cilindri · X Altezza zoccolo per tappo precamera di combustione sulla testa cilindri

133
