Diesel
Appendice
Raffigurazioni grafiche e simboli

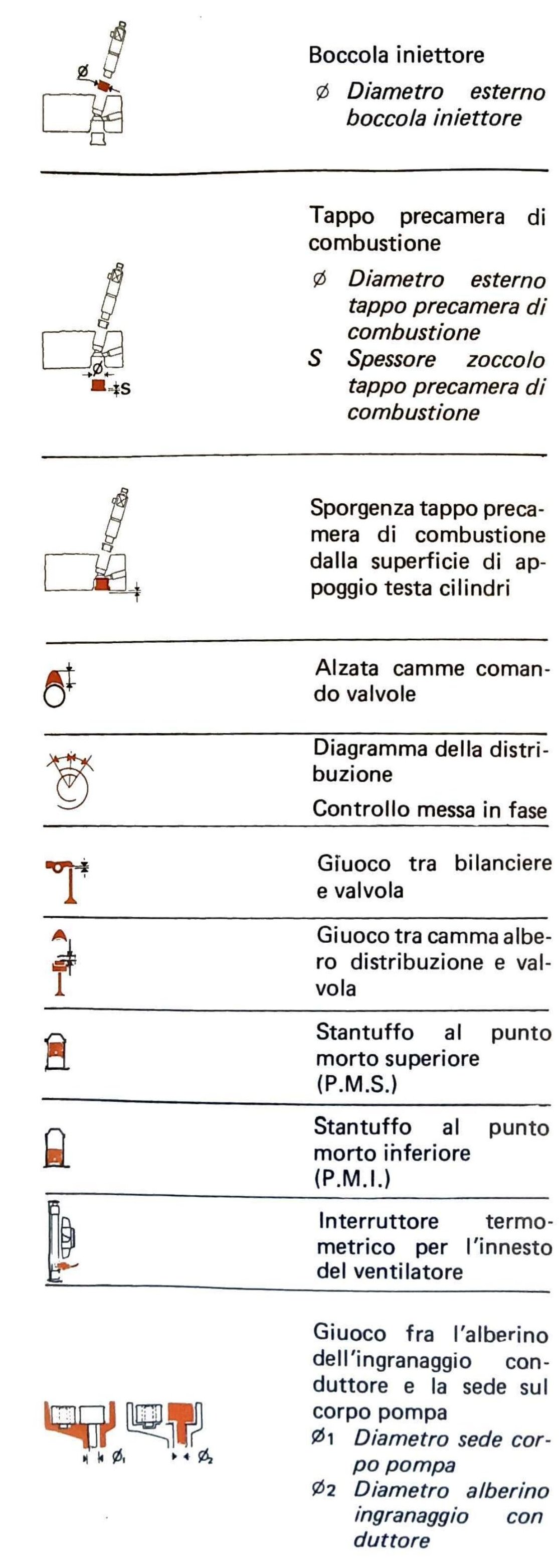

| Boccola iniettore — Ø Diametro esterno boccola iniettore |
| Tappo precamera di combustione — Ø Diametro esterno tappo precamera di combustione — S Spessore zoccolo tappo precamera di combustione |
| Sporgenza tappo precamera di combustione dalla superficie di appoggio testa cilindri |
| Alzata camme comando valvole |
| Diagramma della distribuzione — Controllo messa in fase |
| Giuoco tra bilanciere e valvola |
| Giuoco tra camma albero distribuzione e valvola |
| Stantuffo al punto morto superiore (P.M.S.) |
| Stantuffo al punto morto inferiore (P.M.I.) |
| Interruttore termometrico per l'innesto del ventilatore |
| Giuoco fra l'alberino dell'ingranaggio conduttore e la sede sul corpo pompa — Ø1 Diametro sede corpo pompa — Ø2 Diametro alberino ingranaggio conduttore |

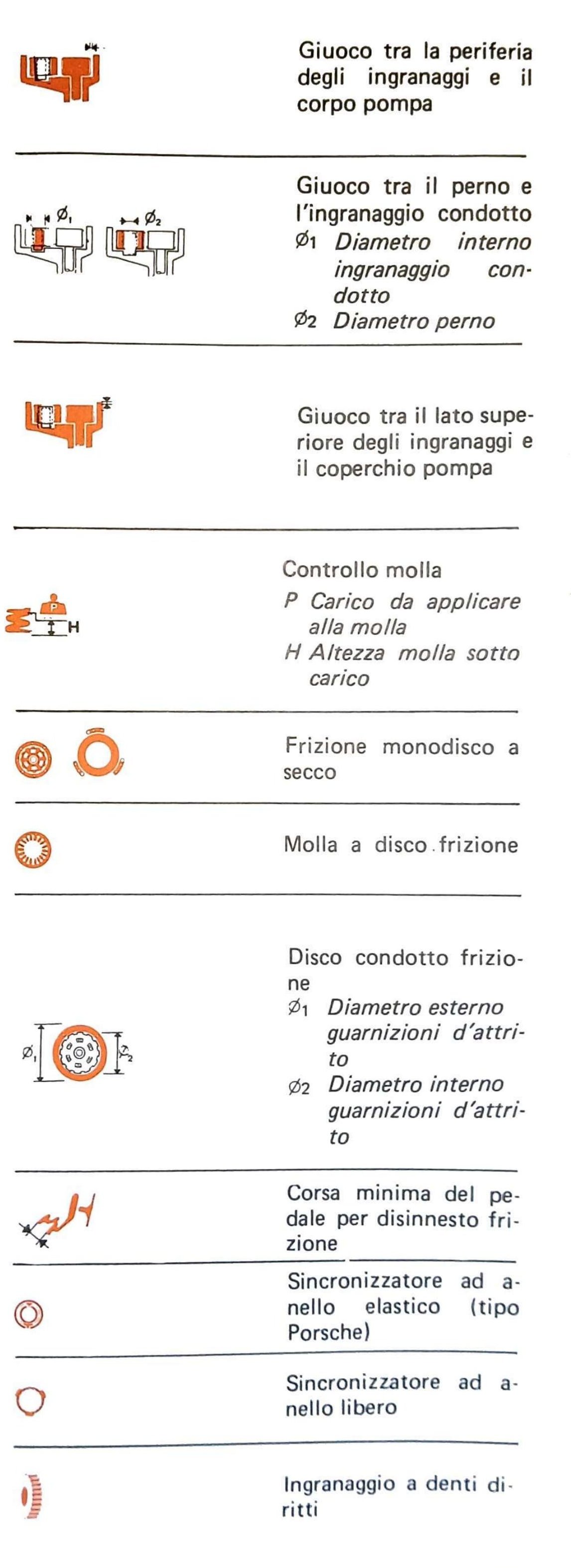

| Giuoco tra la periferia degli ingranaggi e il corpo pompa |
| Giuoco tra il perno e l'ingranaggio condotto — Ø1 Diametro interno ingranaggio condotto — Ø2 Diametro perno |
| Giuoco tra il lato superiore degli ingranaggi e il coperchio pompa |
| Controllo molla — P Carico da applicare alla molla — H Altezza molla sotto carico |
| Frizione monodisco a secco |
| Molla a disco frizione |
| Disco condotto frizione — Ø1 Diametro esterno guarnizioni d'attrito — Ø2 Diametro interno guarnizioni d'attrito |
| Corsa minima del pedale per disinnesto frizione |
| Sincronizzatore ad anello elastico (tipo Porsche) |
| Sincronizzatore ad anello libero |
| Ingranaggio a denti diritti |
