Diesel

Appendice

Raffigurazioni grafiche e simboli

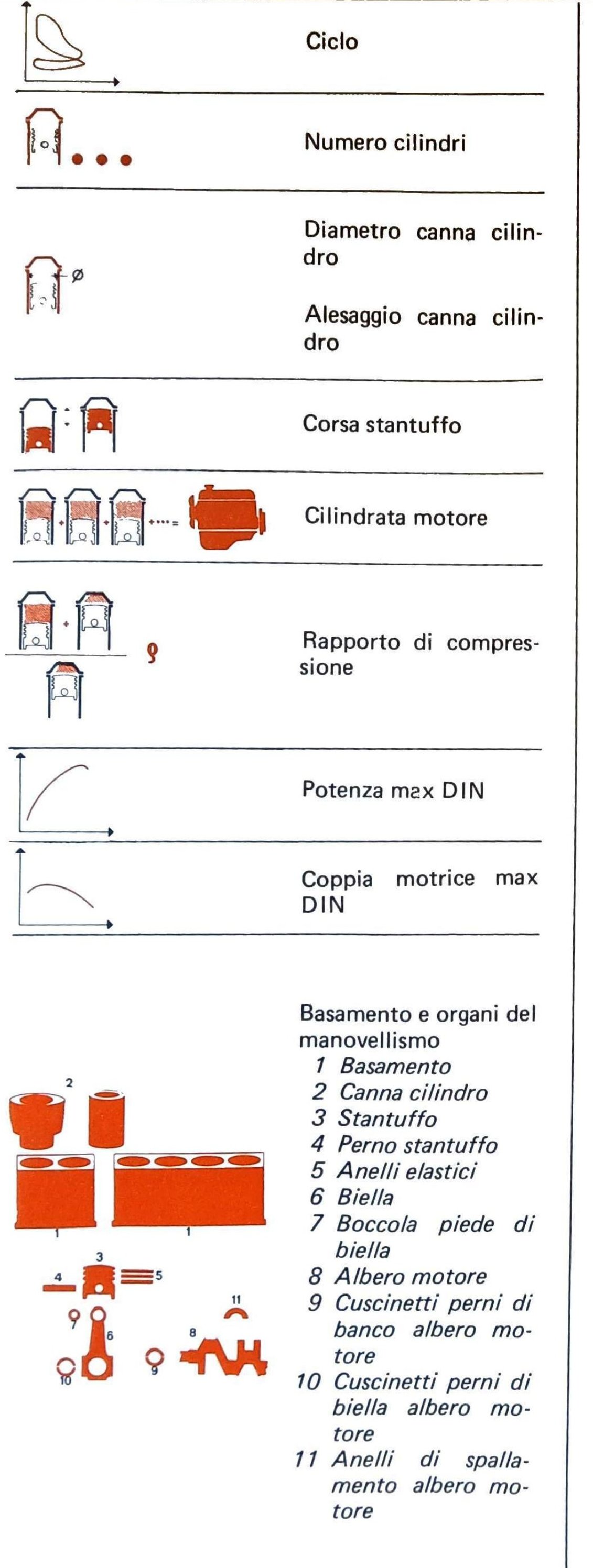

Colonna sinistra: simboli grafici per ciclo, numero cilindri, diametro/alesaggio canna cilindro, corsa stantuffo, cilindrata motore, rapporto di compressione, potenza max DIN, coppia motrice max DIN, basamento e organi del manovellismo (1 Basamento, 2 Canna cilindro, 3 Stantuffo, 4 Perno stantuffo, 5 Anelli elastici, 6 Biella, 7 Boccola piede di biella, 8 Albero motore, 9 Cuscinetti perni di banco albero motore, 10 Cuscinetti perni di biella albero motore, 11 Anelli di spallamento albero motore).
Colonna sinistra: simboli grafici per ciclo, numero cilindri, diametro/alesaggio canna cilindro, corsa stantuffo, cilindrata motore, rapporto di compressione, potenza max DIN, coppia motrice max DIN, basamento e organi del manovellismo (1 Basamento, 2 Canna cilindro, 3 Stantuffo, 4 Perno stantuffo, 5 Anelli elastici, 6 Biella, 7 Boccola piede di biella, 8 Albero motore, 9 Cuscinetti perni di banco albero motore, 10 Cuscinetti perni di biella albero motore, 11 Anelli di spallamento albero motore).
RAFFIGURAZIONI GRAFICHE E SIMBOLI — colonna sinistra
Ciclo
Numero cilindri
Diametro canna cilindro · Alesaggio canna cilindro
Corsa stantuffo
Cilindrata motore
Rapporto di compressione
Potenza max DIN
Coppia motrice max DIN
Basamento e organi del manovellismo: 1 Basamento · 2 Canna cilindro · 3 Stantuffo · 4 Perno stantuffo · 5 Anelli elastici · 6 Biella · 7 Boccola piede di biella · 8 Albero motore · 9 Cuscinetti perni di banco albero motore · 10 Cuscinetti perni di biella albero motore · 11 Anelli di spallamento albero motore

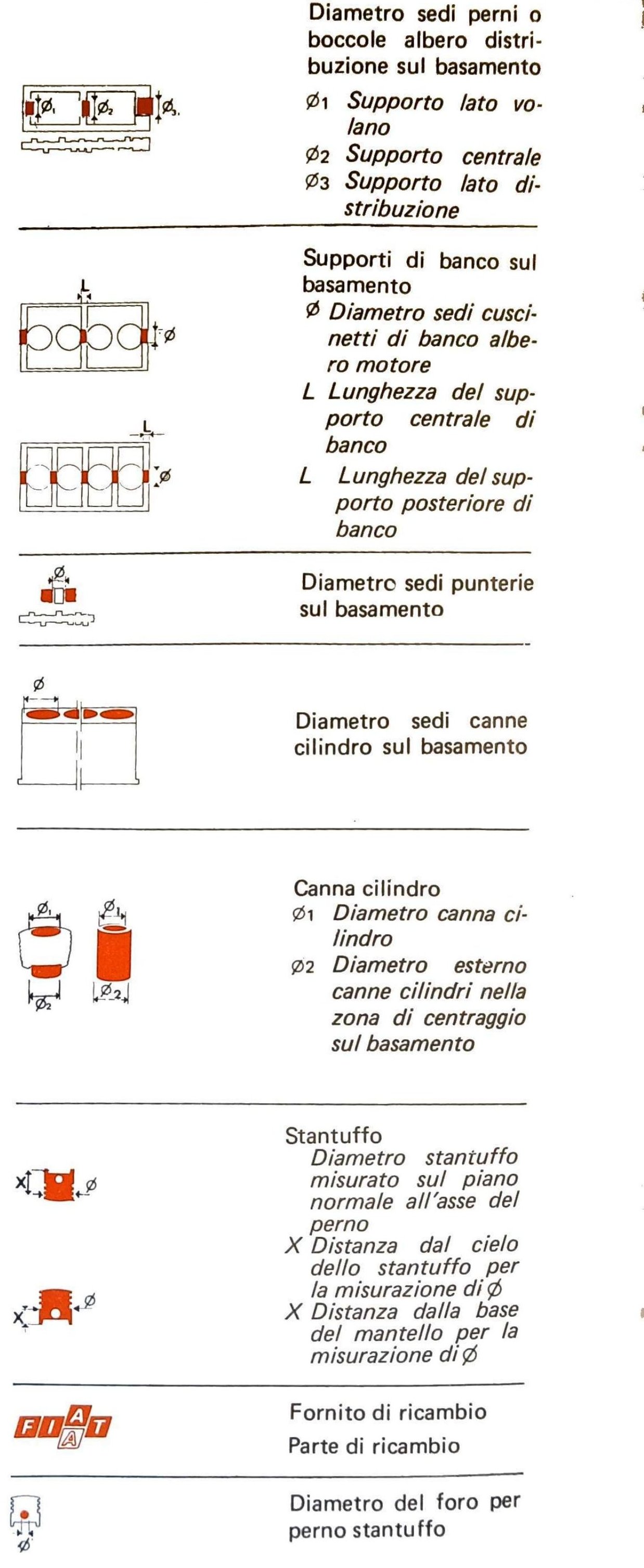

Colonna destra: simboli grafici per diametro sedi perni/boccole albero distribuzione (Ø1 Supporto lato volano, Ø2 Supporto centrale, Ø3 Supporto lato distribuzione), supporti di banco sul basamento (Ø diametro sedi cuscinetti di banco, L lunghezza supporto centrale e posteriore), diametro sedi punterie sul basamento, diametro sedi canne cilindro sul basamento, canna cilindro (Ø1 diametro canna cilindro, Ø2 diametro esterno nella zona di centraggio sul basamento), stantuffo (X distanza dal cielo per misurazione Ø, X distanza dalla base del mantello per misurazione Ø), Fornito di ricambio/Parte di ricambio (FIAT), diametro del foro per perno stantuffo.
Colonna destra: simboli grafici per diametro sedi perni/boccole albero distribuzione (Ø1 Supporto lato volano, Ø2 Supporto centrale, Ø3 Supporto lato distribuzione), supporti di banco sul basamento (Ø diametro sedi cuscinetti di banco, L lunghezza supporto centrale e posteriore), diametro sedi punterie sul basamento, diametro sedi canne cilindro sul basamento, canna cilindro (Ø1 diametro canna cilindro, Ø2 diametro esterno nella zona di centraggio sul basamento), stantuffo (X distanza dal cielo per misurazione Ø, X distanza dalla base del mantello per misurazione Ø), Fornito di ricambio/Parte di ricambio (FIAT), diametro del foro per perno stantuffo.
RAFFIGURAZIONI GRAFICHE E SIMBOLI — colonna destra
Diametro sedi perni o boccole albero distribuzione sul basamento: Ø1 Supporto lato volano · Ø2 Supporto centrale · Ø3 Supporto lato distribuzione
Supporti di banco sul basamento: Ø Diametro sedi cuscinetti di banco albero motore · L Lunghezza del supporto centrale di banco · L Lunghezza del supporto posteriore di banco
Diametro sedi punterie sul basamento
Diametro sedi canne cilindro sul basamento
Canna cilindro: Ø1 Diametro canna cilindro · Ø2 Diametro esterno canne cilindri nella zona di centraggio sul basamento
Stantuffo: Diametro stantuffo misurato sul piano normale all'asse del perno · X Distanza dal cielo dello stantuffo per la misurazione di Ø · X Distanza dalla base del mantello per la misurazione di Ø
Fornito di ricambio · Parte di ricambio
Diametro del foro per perno stantuffo
132
