Diesel2500

Motore

Variante: comando distribuzione a catena

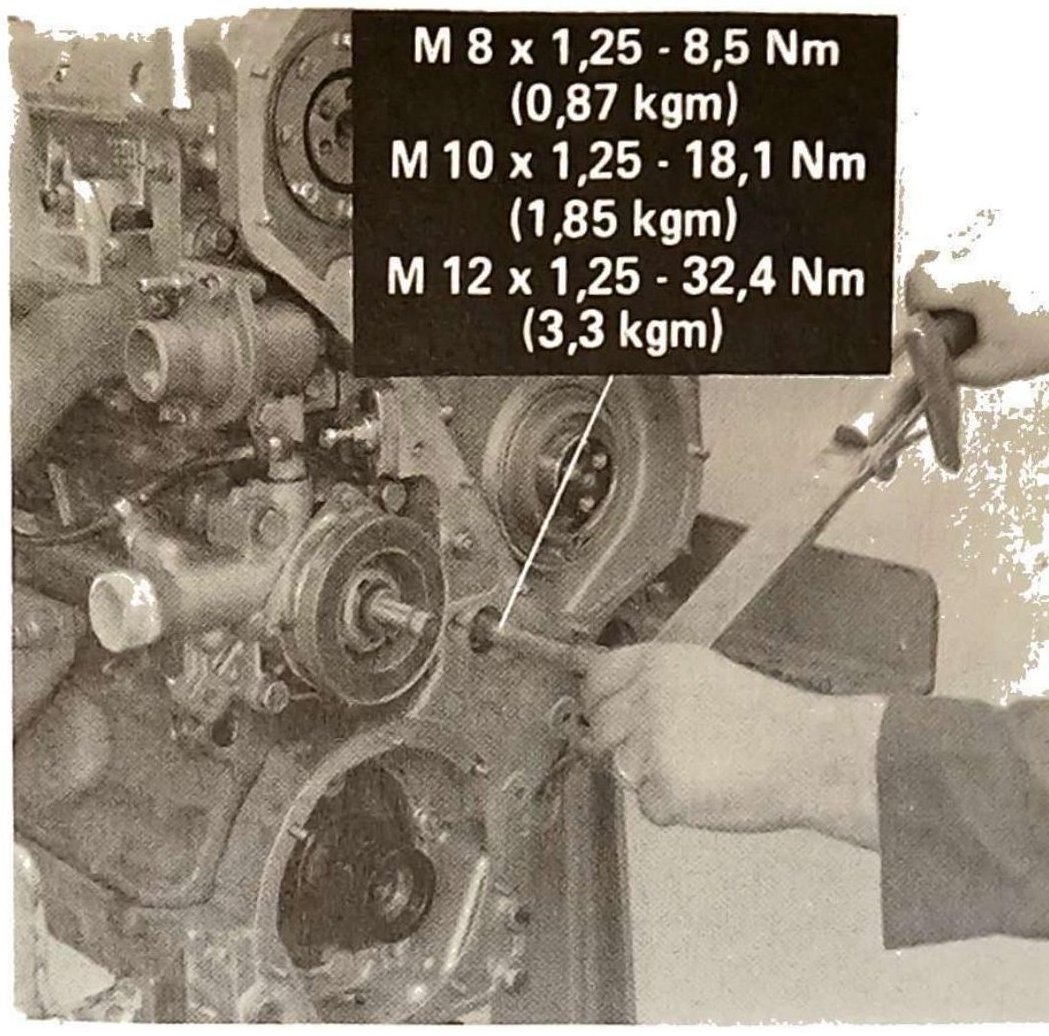

Serraggio a coppia dei dadi di fissaggio scatola comando distribuzione al motore; valori indicati in sovraimpressione: M 8×1,25 - 8,5 N·m (0,87 kgm); M 10×1,25 - 18,1 N·m (1,85 kgm); M 12×1,25 - 32,4 N·m (3,3 kgm)
Serraggio a coppia dei dadi di fissaggio scatola comando distribuzione al motore; valori indicati in sovraimpressione: M 8×1,25 - 8,5 N·m (0,87 kgm); M 10×1,25 - 18,1 N·m (1,85 kgm); M 12×1,25 - 32,4 N·m (3,3 kgm)

Serraggio a coppia dei dadi di fissaggio scatola comando distribuzione al motore

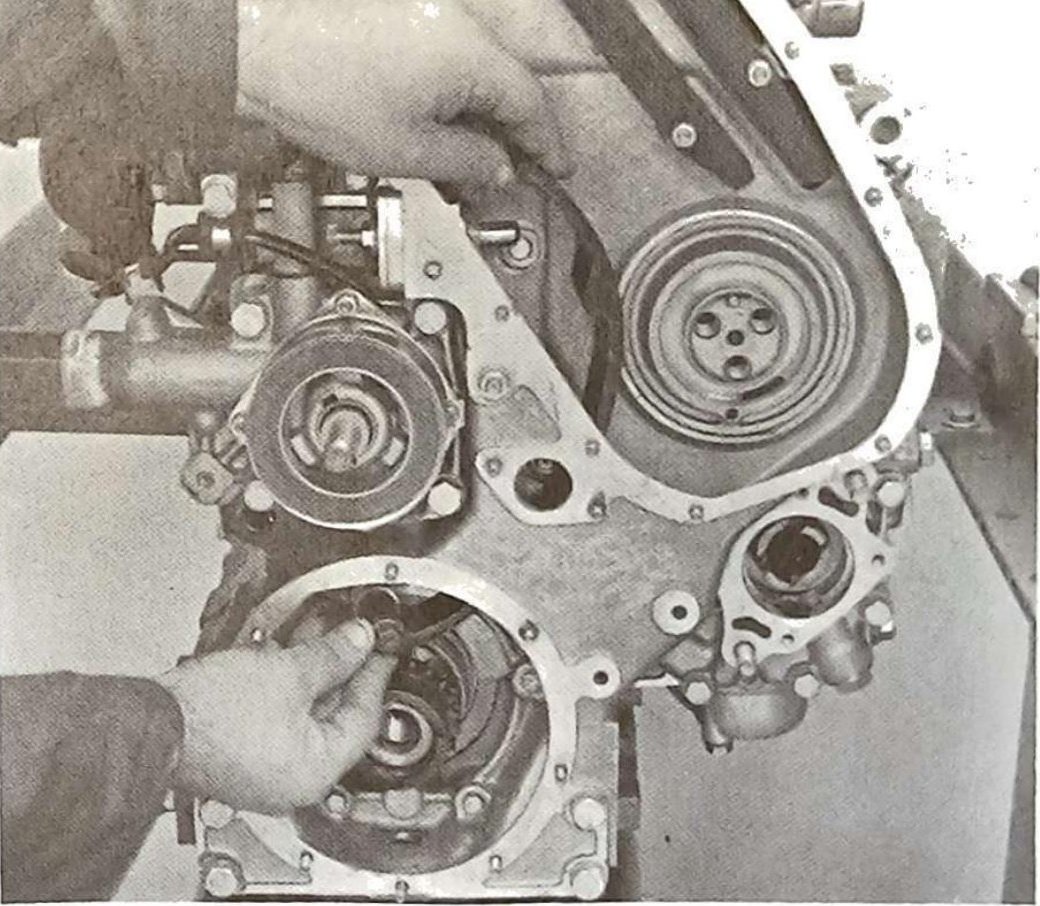

Montaggio pattino mobile sulla scatola comando distribuzione
Montaggio pattino mobile sulla scatola comando distribuzione

Montaggio pattino mobile sulla scatola comando distribuzione

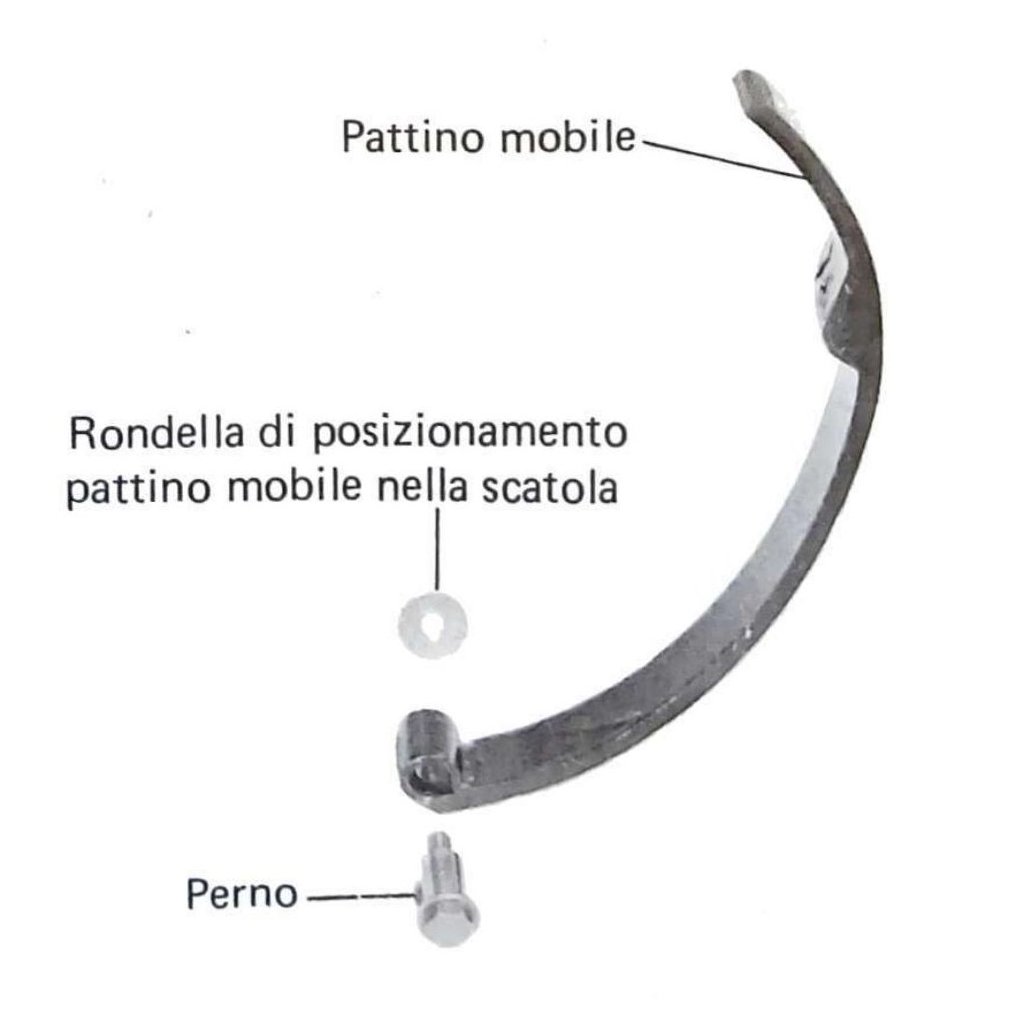

Componenti del pattino mobile: pattino mobile, rondella di posizionamento pattino mobile nella scatola, perno
Componenti del pattino mobile: pattino mobile, rondella di posizionamento pattino mobile nella scatola, perno
NOTA — Assicurarsi che il pattino mobile compia la sua corsa senza interferenze con la scatola comando distribuzione, in caso contrario sostituire la rondella con un'altra di spessore adeguato.
