Variante: comando distribuzione a catena

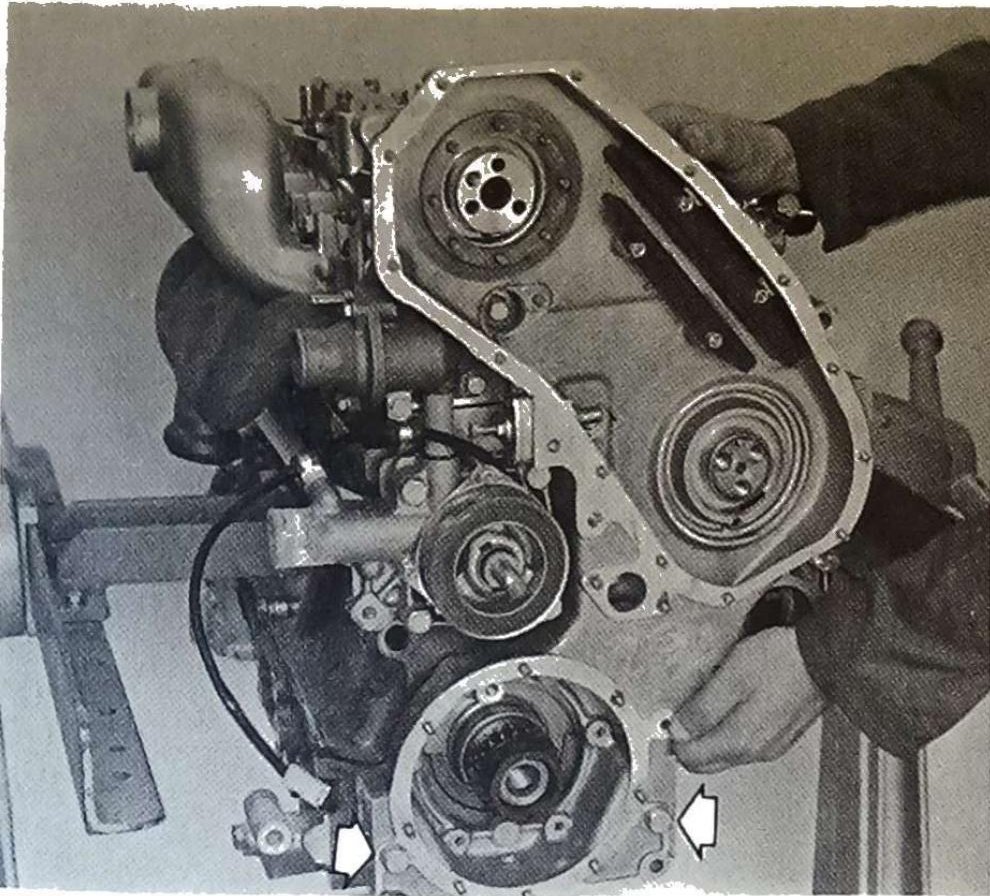

Montaggio scatola comando distribuzione sul motore
Montaggio scatola comando distribuzione sul motore

Montaggio scatola comando distribuzione sul motore

NOTA — Montare le due viti indicate dalle frecce per posizionare la guarnizione inferiore fra la scatola ed il basamento.

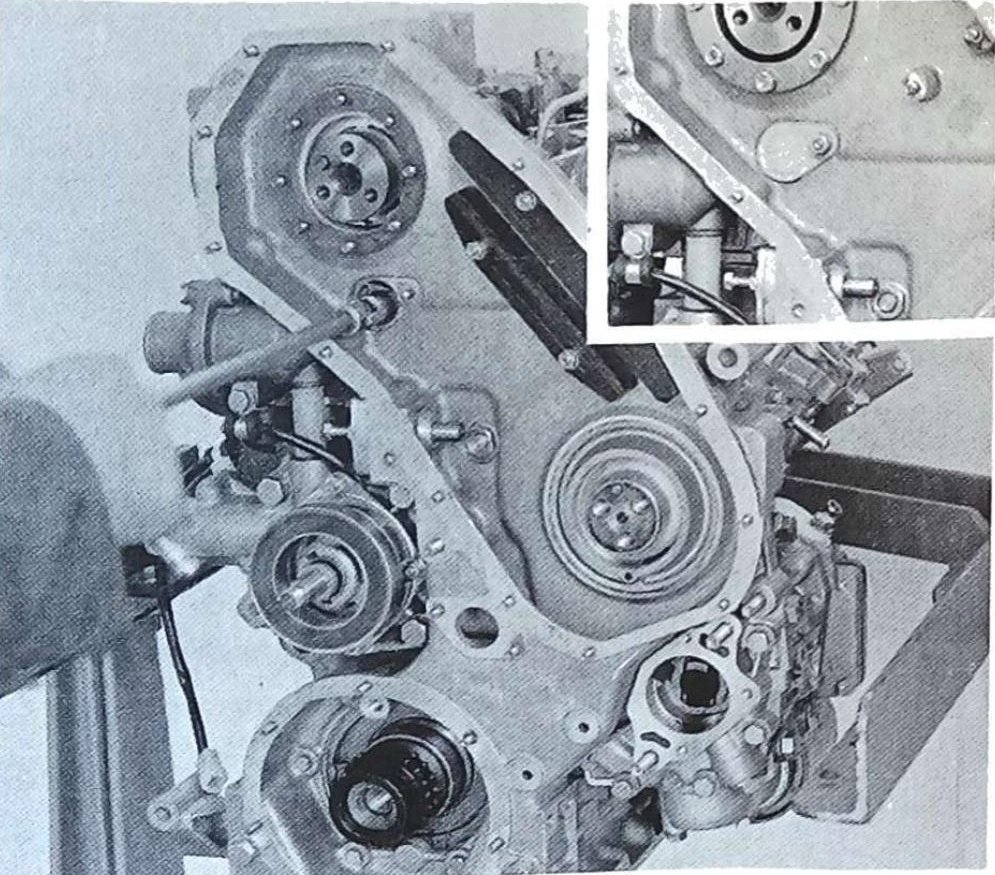

Smontaggio della vite di fissaggio del corpo termostato; nel riquadro: dettaglio del tappo da rimuovere per accedere alla vite superiore
Smontaggio della vite di fissaggio del corpo termostato; nel riquadro: dettaglio del tappo da rimuovere per accedere alla vite superiore

Smontaggio della vite di fissaggio del corpo termostato

ATTENZIONE — In caso di smontaggio del corpo termostato acqua dal motore, per accedere alla vite superiore di fissaggio, è necessario togliere il tappo illustrato nel riquadro della figura.

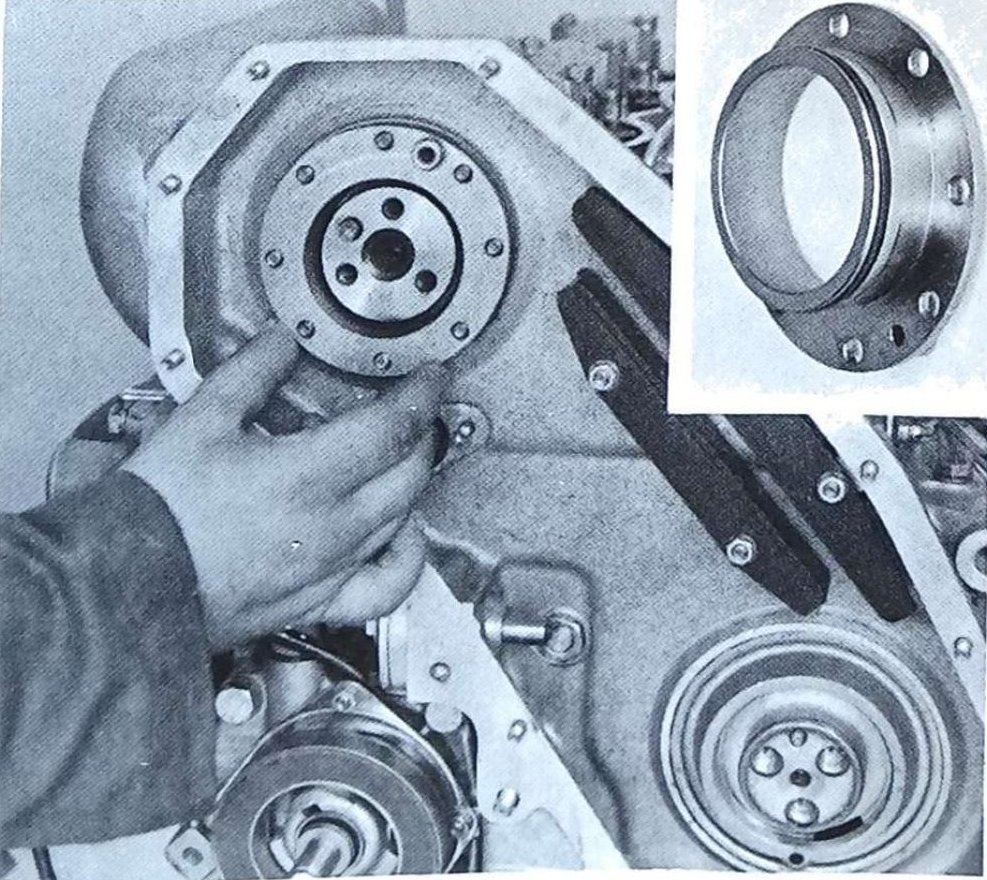

Montaggio flangia con anello di tenuta sulla scatola comando distribuzione
Montaggio flangia con anello di tenuta sulla scatola comando distribuzione

Montaggio flangia con anello di tenuta sulla scatola comando distribuzione
