Variante: comando distribuzione a catena

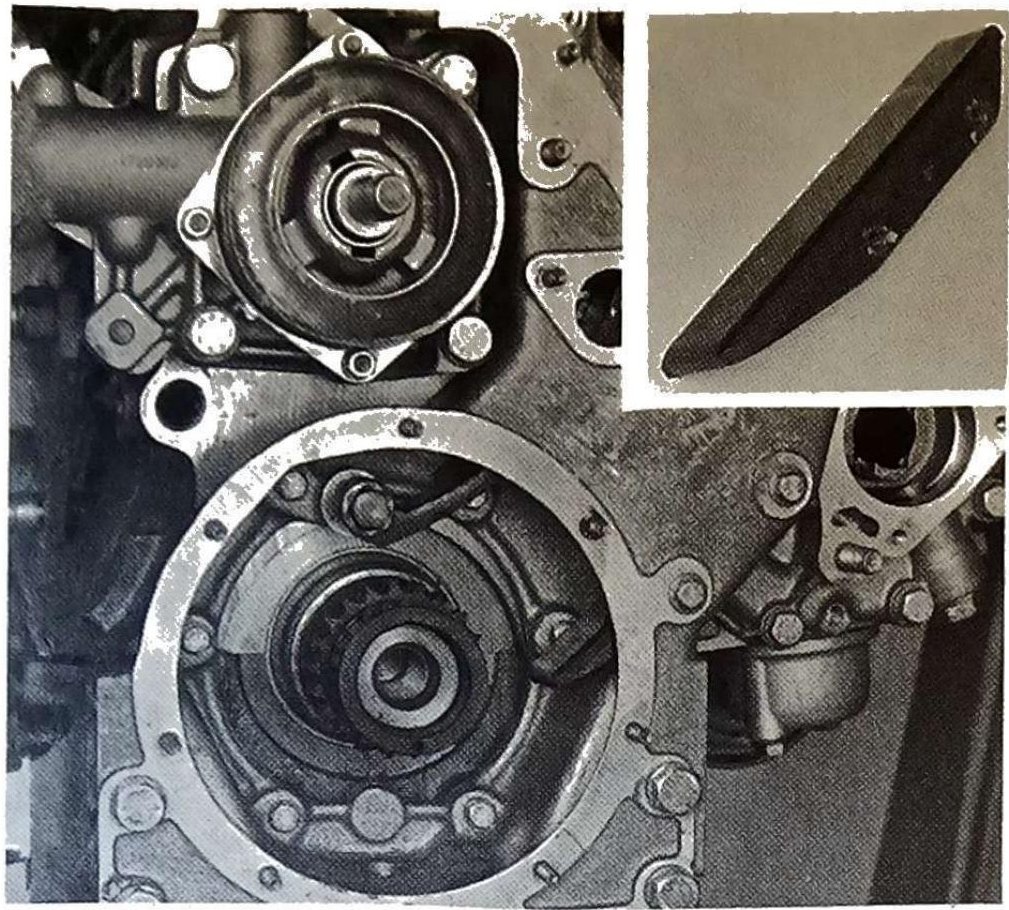

Montaggio pattino fisso inferiore nella scatola comando distribuzione; nel riquadro: il pattino fisso inferiore
Montaggio pattino fisso inferiore nella scatola comando distribuzione; nel riquadro: il pattino fisso inferiore

Montaggio pattino fisso inferiore nella scatola comando distribuzione

NOTA — Le viti di fissaggio del pattino inferiore non devono essere serrate a fondo.

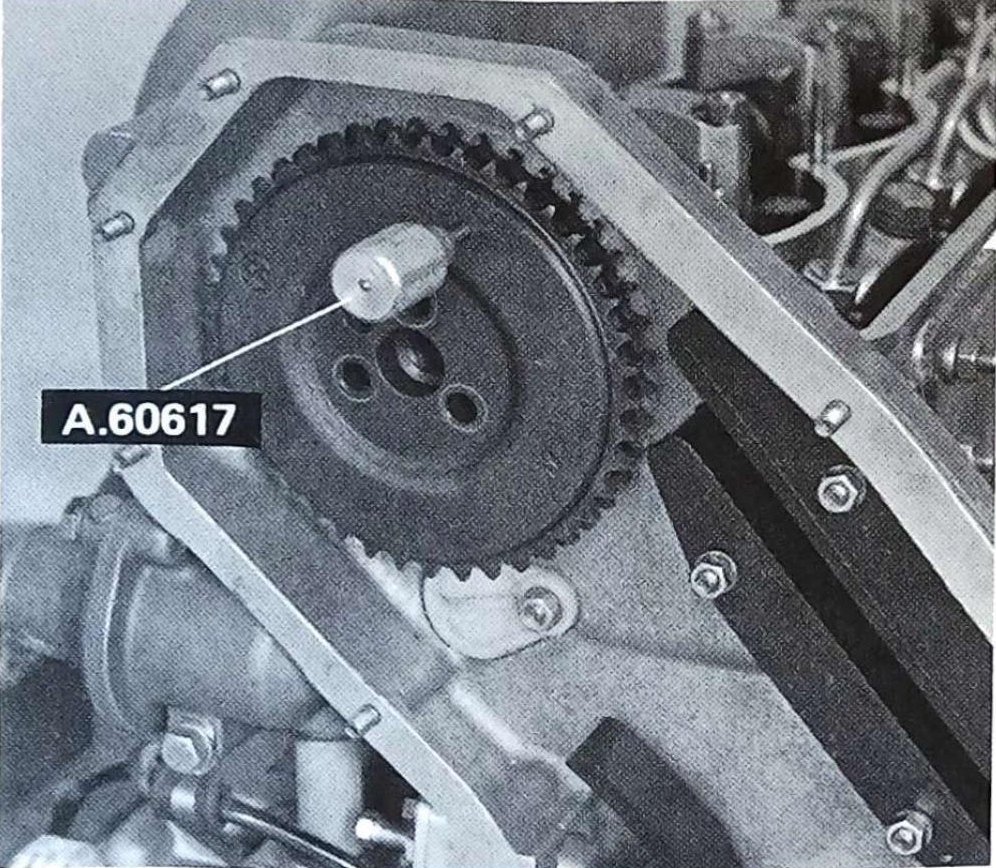

Posizionamento ingranaggio comando albero distribuzione con attrezzo A.60617
Posizionamento ingranaggio comando albero distribuzione con attrezzo A.60617

Posizionamento ingranaggio comando albero distribuzione

NOTA — Posizionare lo stantuffo del cilindro n. 1 al PMS. Far coincidere il foro dell'ingranaggio comando albero distribuzione con quello ricavato sulla flangia inserendo l'apposito attrezzo.

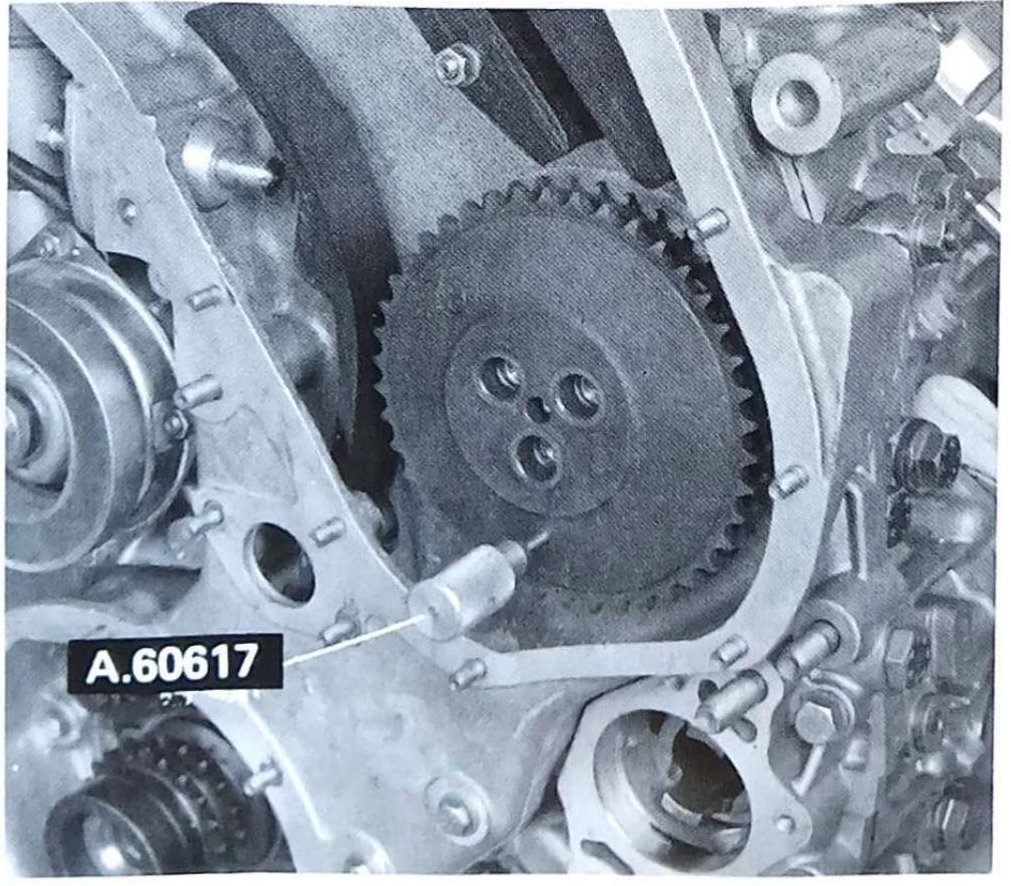

Posizionamento ingranaggio comando organi ausiliari con attrezzo A.60617
Posizionamento ingranaggio comando organi ausiliari con attrezzo A.60617

Posizionamento ingranaggio comando organi ausiliari

NOTA — Posizionare il foro dell'ingranaggio comando organi ausiliari con il foro sul coperchio anteriore scatola supporto organi ausiliari inserendo l'apposito attrezzo.
