Variante: comando distribuzione a catena

COMANDO DISTRIBUZIONE A CATENA

Montaggio e messa in fase

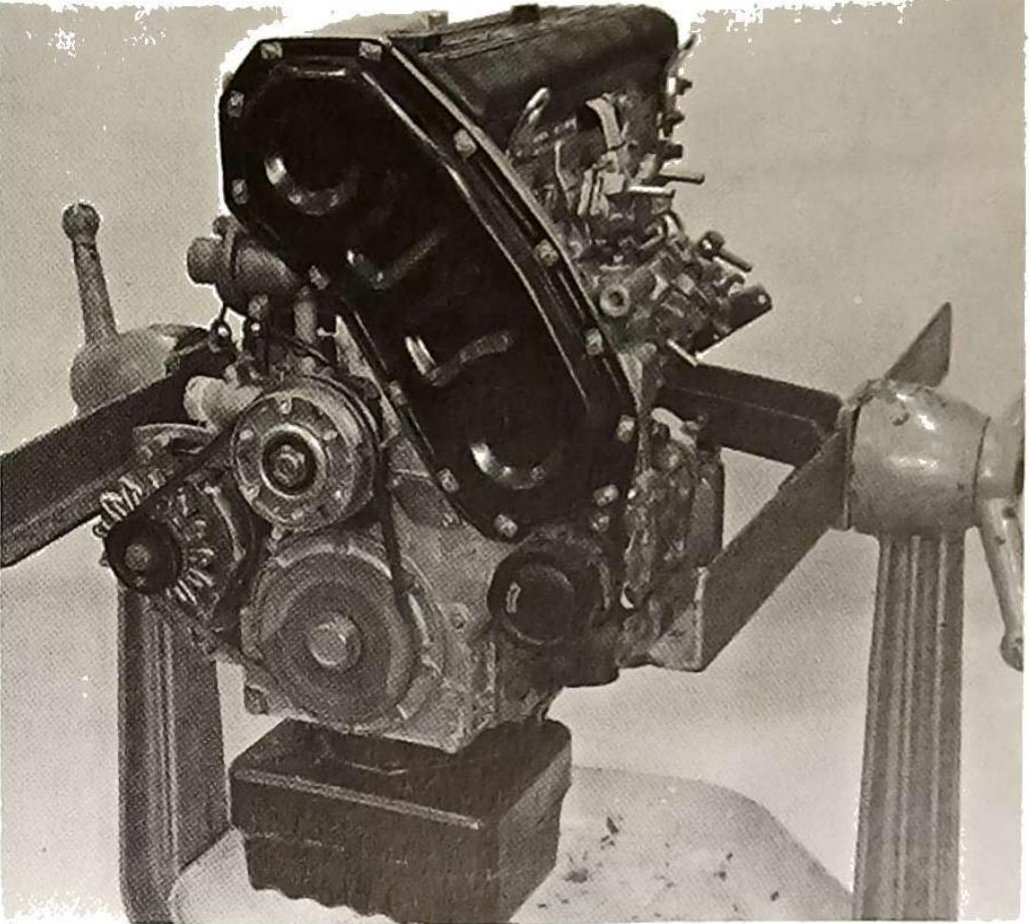

Motore con comando distribuzione a catena disposto sul cavalletto rotativo per revisione
Motore con comando distribuzione a catena disposto sul cavalletto rotativo per revisione

Motore con comando distribuzione a catena disposto sul cavalletto rotativo per revisione

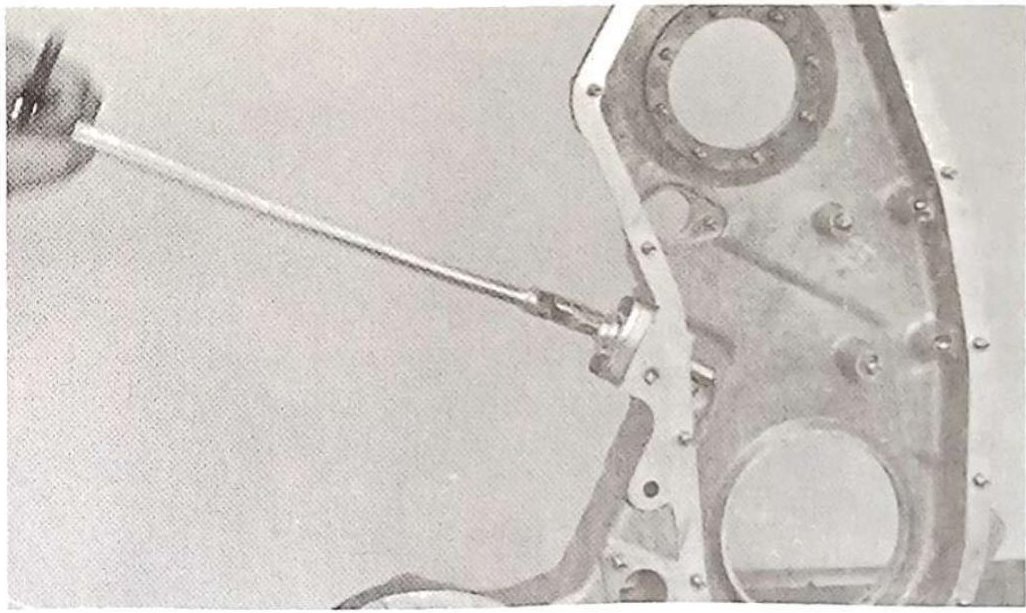

Montaggio del tenditore idraulico sulla scatola comando distribuzione
Montaggio del tenditore idraulico sulla scatola comando distribuzione

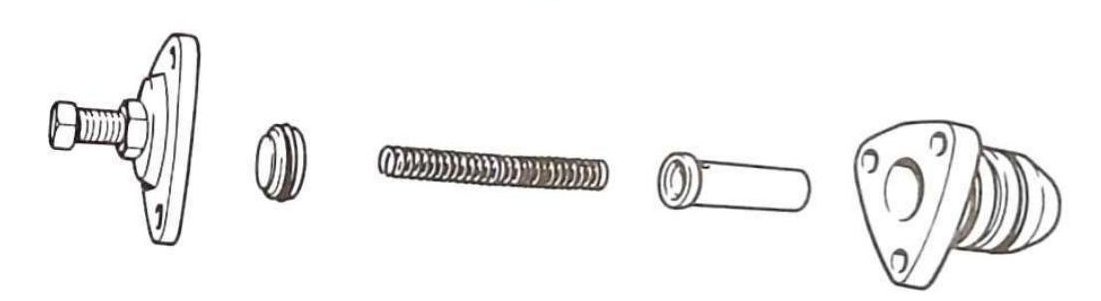

Componenti del tenditore idraulico esplosi: vite di regolazione, guarnizione, molla, pistone, corpo
Componenti del tenditore idraulico esplosi: vite di regolazione, guarnizione, molla, pistone, corpo

Montaggio del tenditore idraulico sulla scatola comando distribuzione

NOTA — Montare il tenditore idraulico con la vite di regolazione in posizione di inizio corsa.

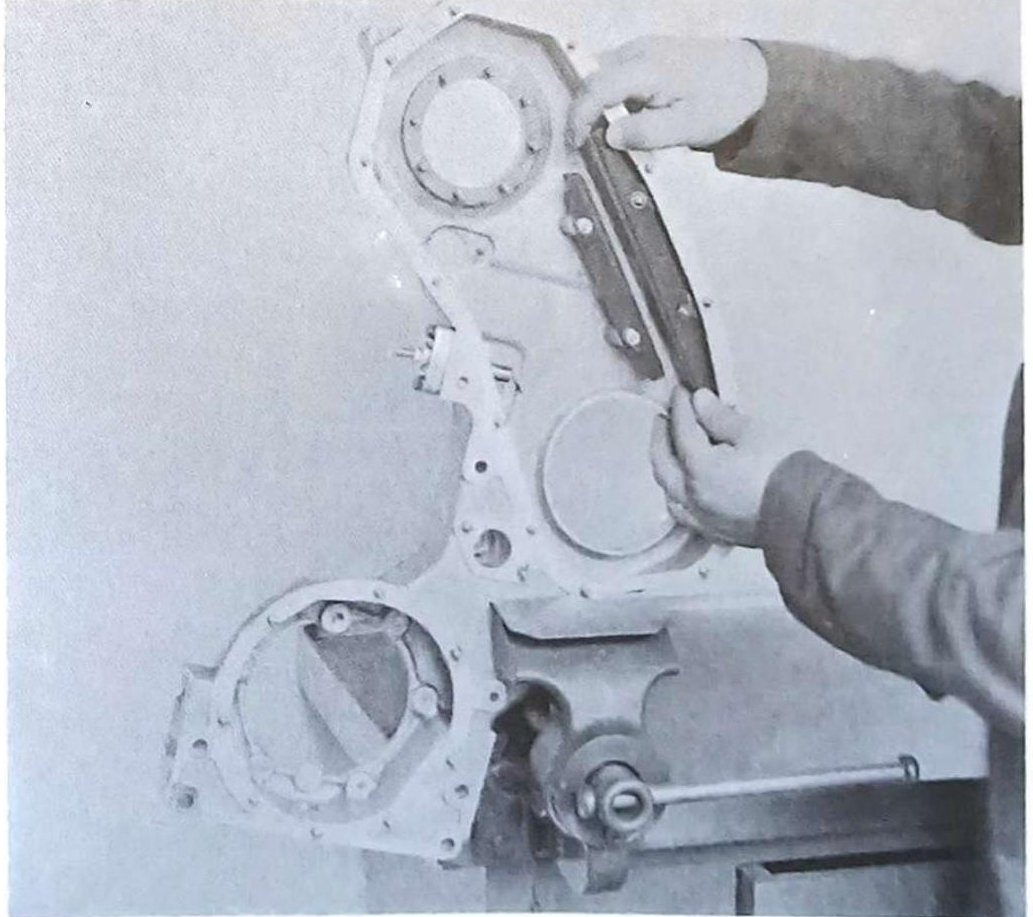

Montaggio dei pattini fissi superiori sulla scatola comando distribuzione
Montaggio dei pattini fissi superiori sulla scatola comando distribuzione

Montaggio dei pattini fissi superiori sulla scatola comando distribuzione

NOTA — I dadi di fissaggio pattini non devono essere serrati a fondo.
