Diesel2000 · 2500

Motore

Testa cilindri - Albero distribuzione

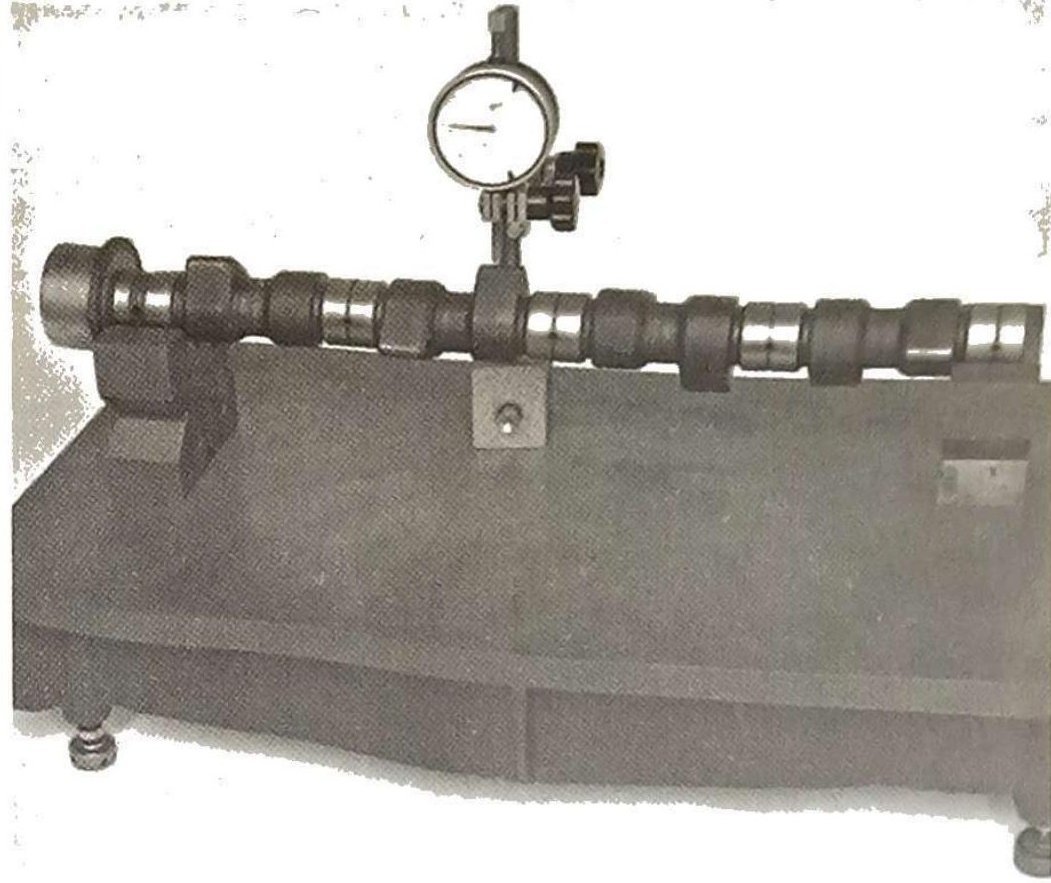

Misurazione alzata eccentrici albero distribuzione

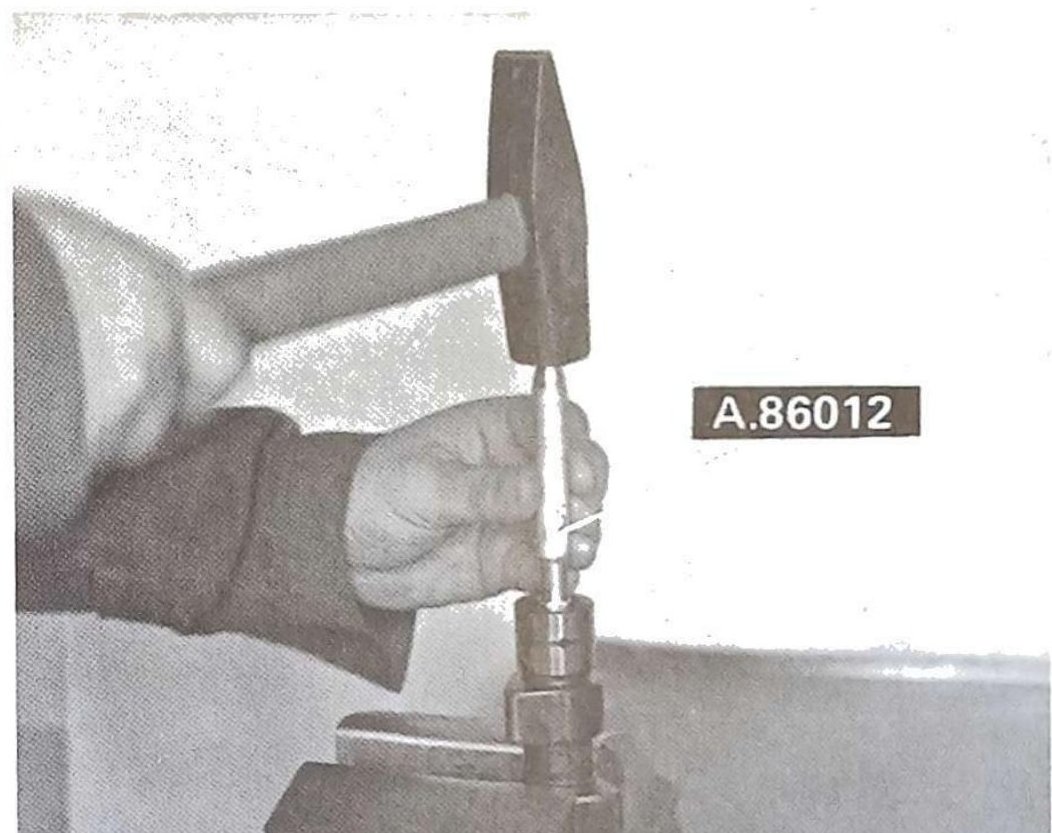

Montaggio tappo a scodellino sull'albero distribuzione

NOTA — Lo smontaggio del tappo a scodellino si effettua con battitoio generico.

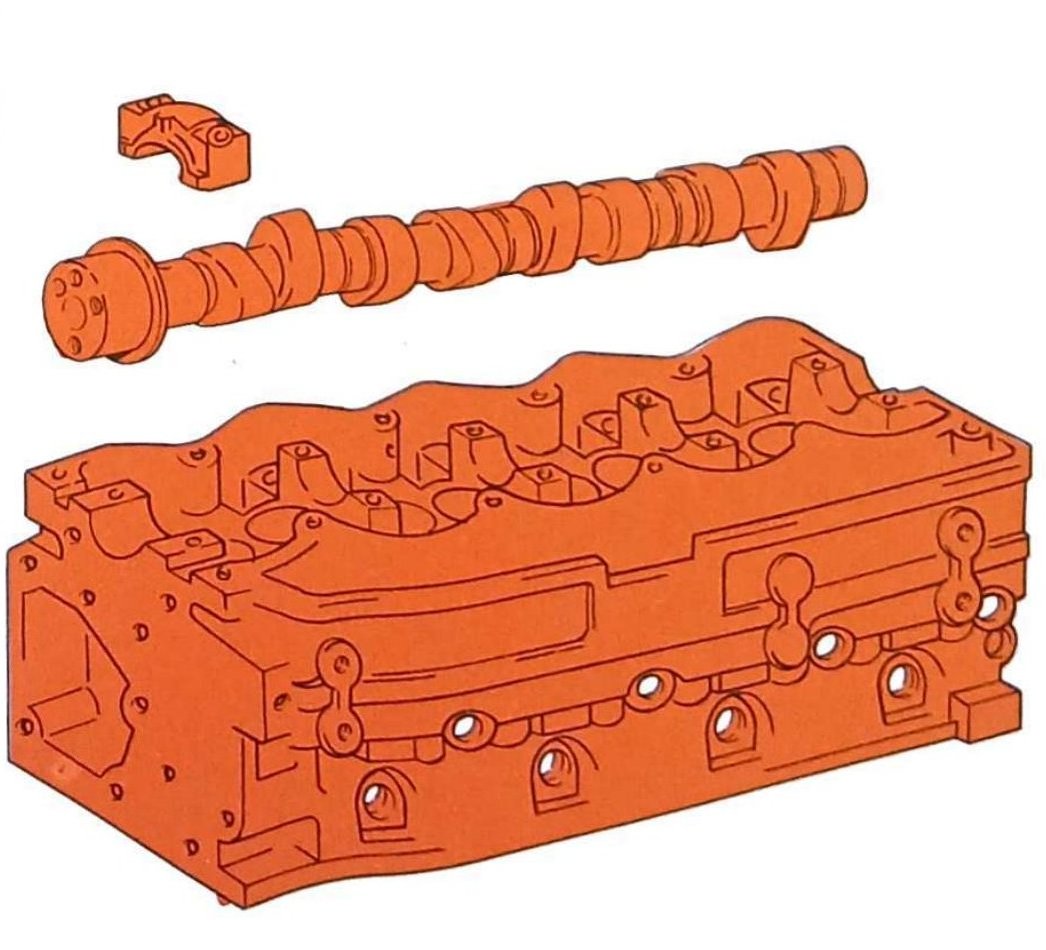

Vista esplosa albero distribuzione e testa cilindri: albero distribuzione, tappo a scodellino e sede nella testa cilindri

Controllare che le superfici interne dei supporti albero distribuzione non presentino segni di ingranamento od ovalizzazione, pena la sostituzione della testa cilindri; i fori di lubrificazione non devono essere ostruiti.
