Diesel2000 · 2500

Motore

Testa cilindri - Boccole iniettori - Albero distribuzione

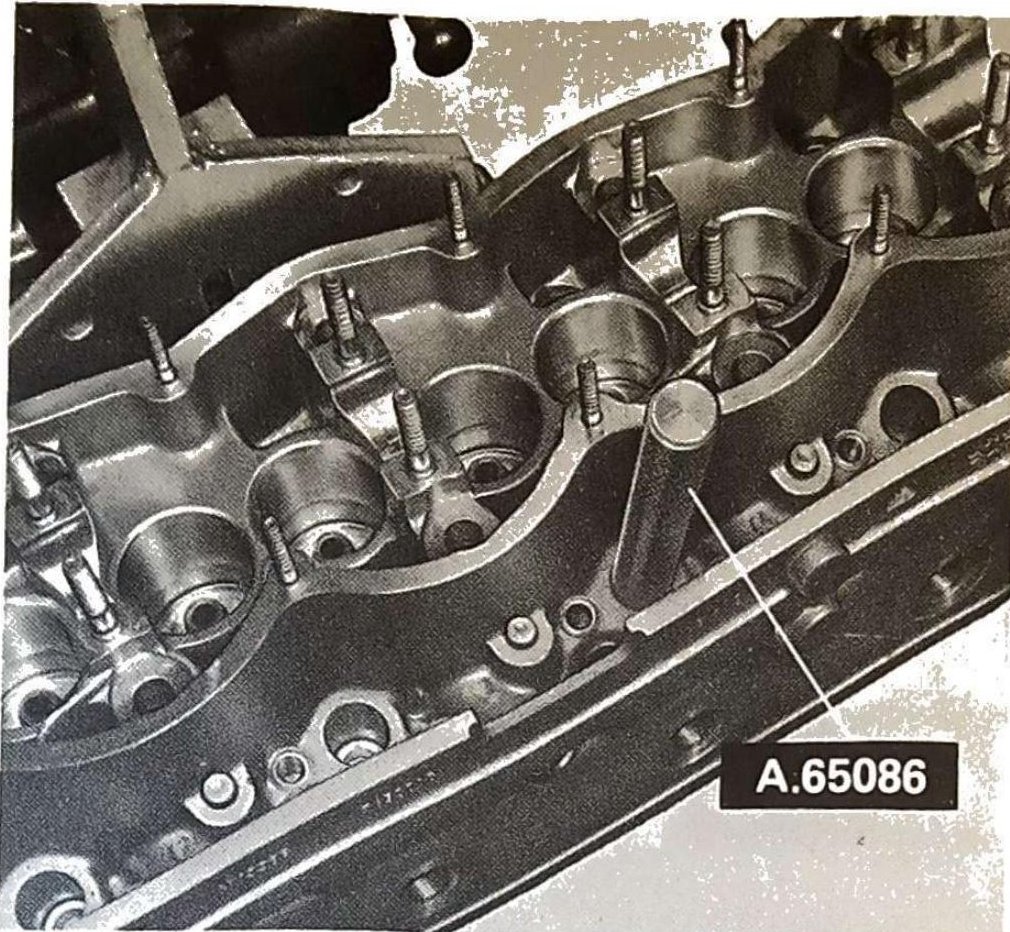

Montaggio boccole iniettori sulla testa cilindri con attrezzo A.65086
Montaggio boccole iniettori sulla testa cilindri con attrezzo A.65086

Montaggio boccole iniettori sulla testa cilindri

NOTA — Lo smontaggio delle boccole iniettori si effettua con battitoio generico.

Albero distribuzione

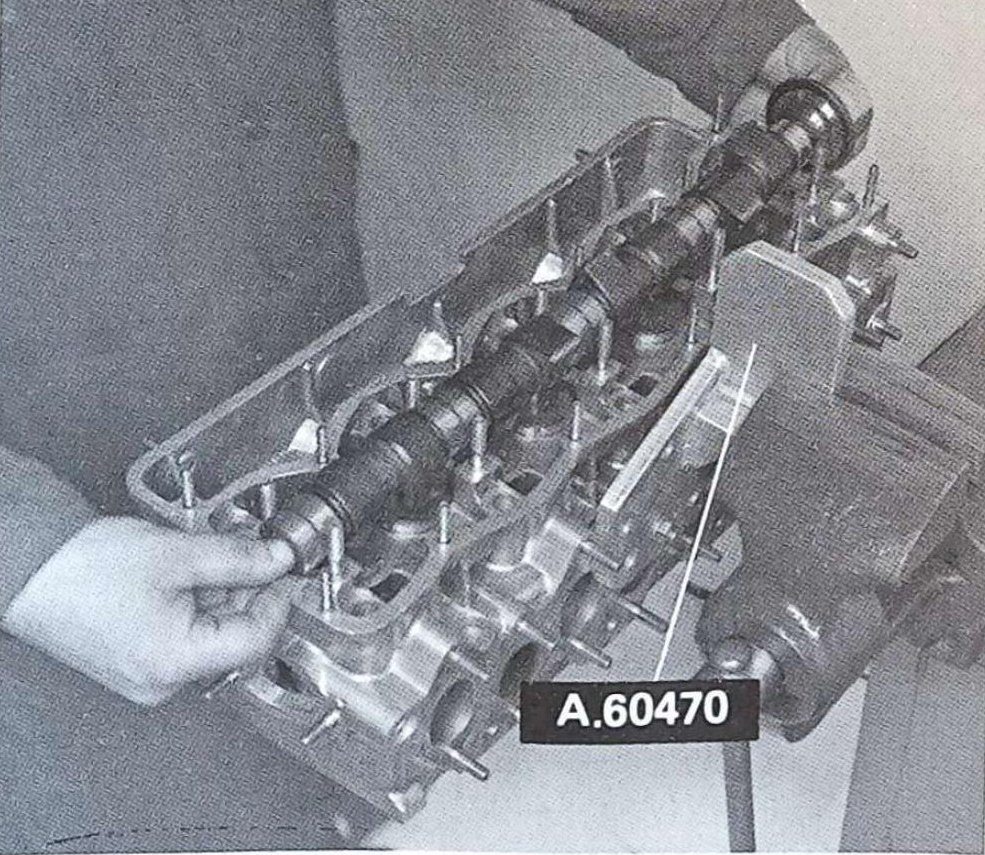

Smontaggio albero distribuzione con attrezzo A.60470
Smontaggio albero distribuzione con attrezzo A.60470

Smontaggio albero distribuzione

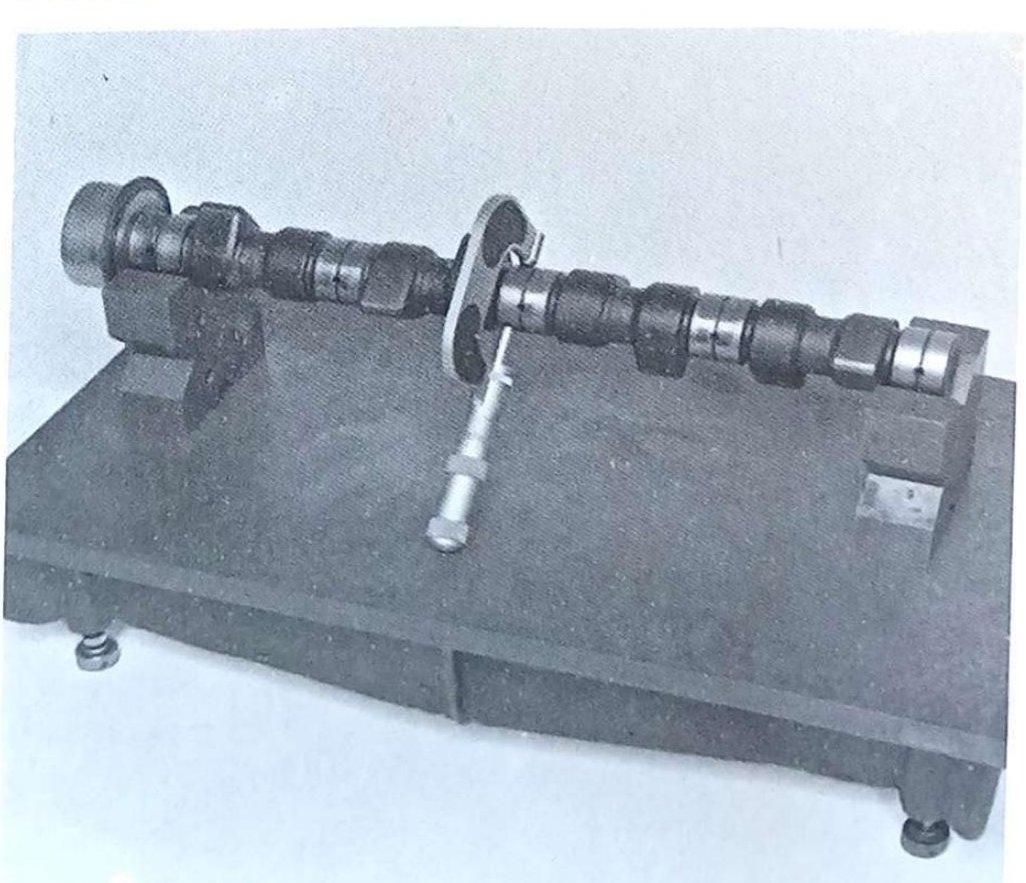

Misurazione perni albero distribuzione su supporto
Misurazione perni albero distribuzione su supporto

Misurazione perni albero distribuzione

NOTA — Le superfici degli eccentrici e dei perni di supporto non devono presentare tracce di ingranamento o rigature, pena la sostituzione dell'albero distribuzione; i fori di lubrificazione non devono essere ostruiti.
68
