Diesel2000 · 2500

Motore

Testa cilindri - Albero distribuzione

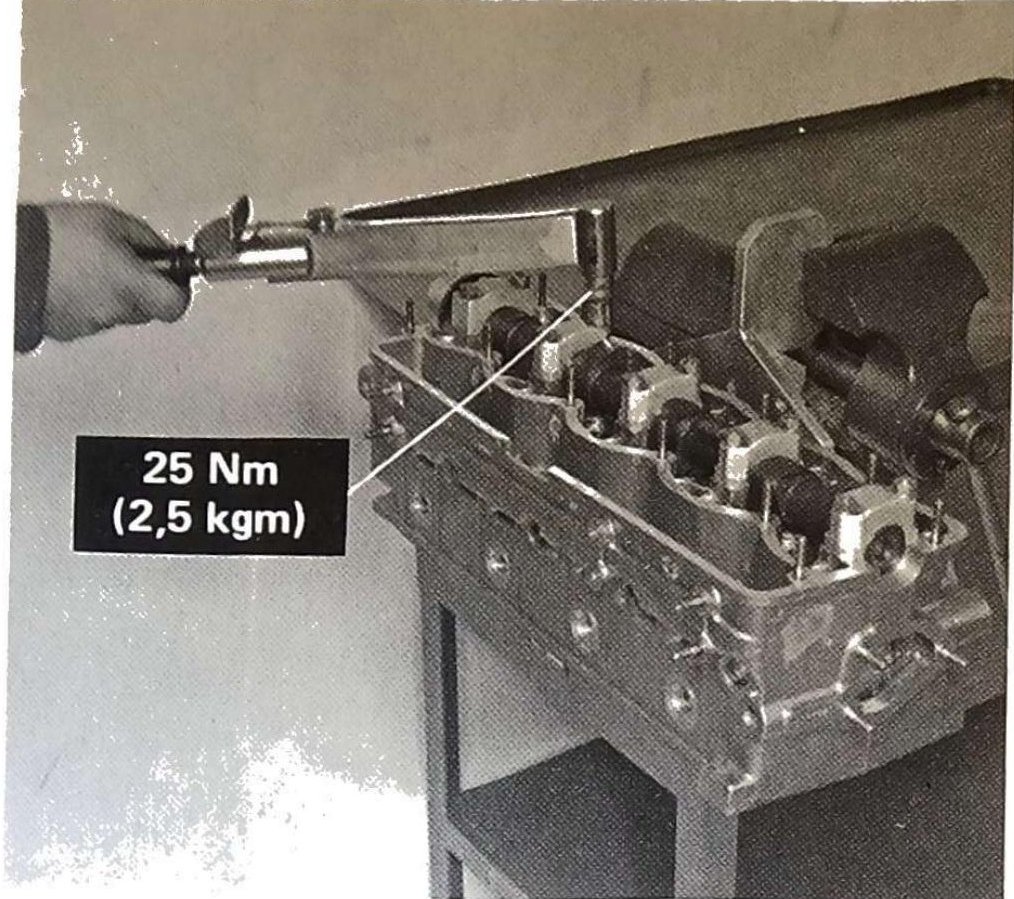

Montaggio e serraggio a coppia albero distribuzione su testa cilindri: coppia 25 Nm (2,5 kgm)
Montaggio e serraggio a coppia albero distribuzione su testa cilindri: coppia 25 Nm (2,5 kgm)

Montaggio e serraggio a coppia albero distribuzione su testa cilindri

NOTA — le parti interessate prima del montaggio definitivo con olio motore.

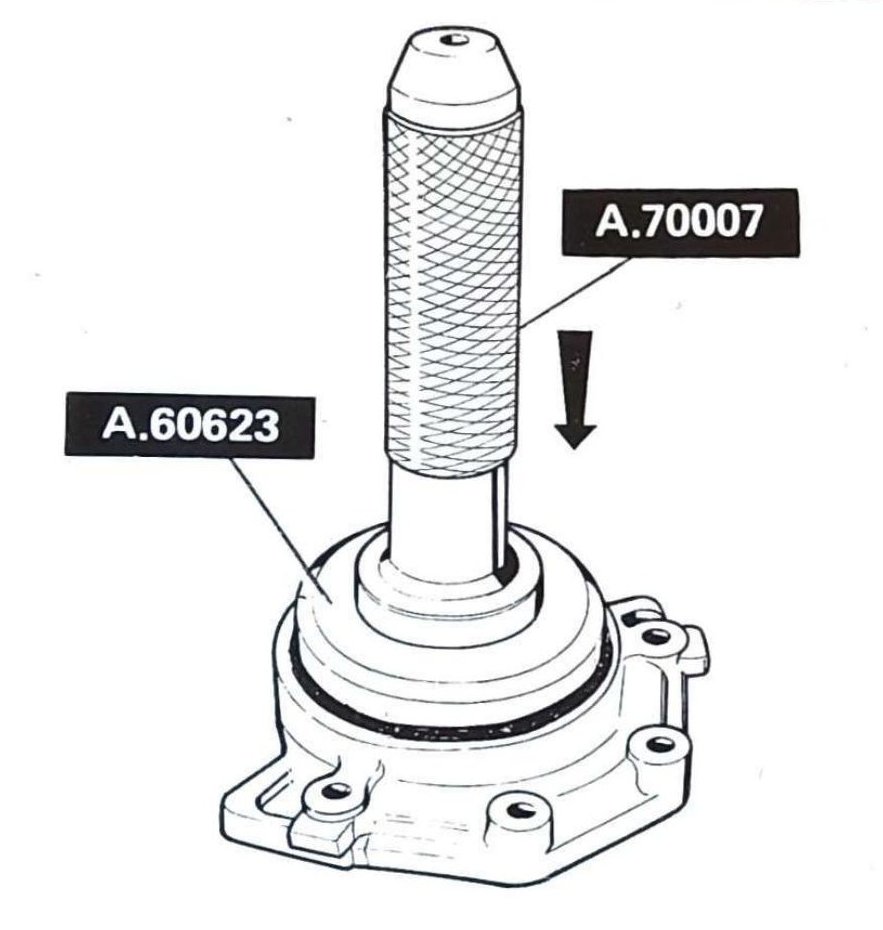

Montaggio guarnizione di tenuta olio su coperchio anteriore per albero distribuzione con attrezzi A.70007 e A.60623
Montaggio guarnizione di tenuta olio su coperchio anteriore per albero distribuzione con attrezzi A.70007 e A.60623

Montaggio guarnizione di tenuta olio su coperchio anteriore per albero distribuzione

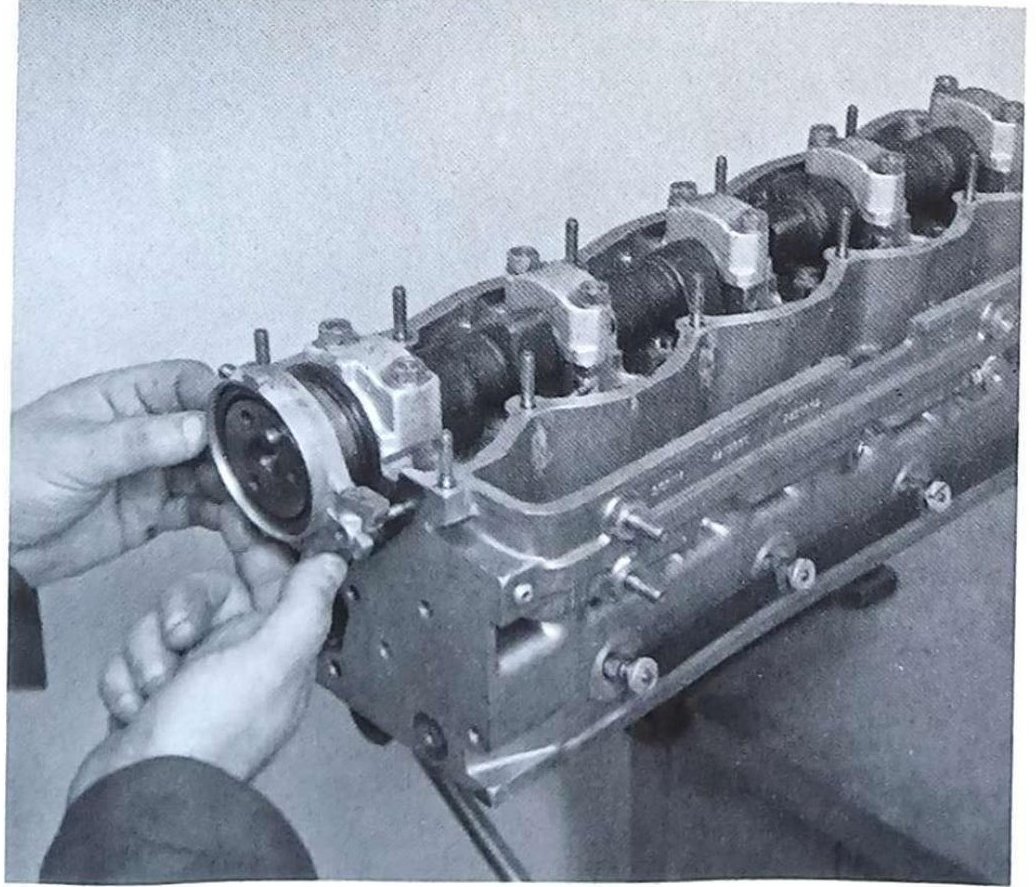

Montaggio coperchio albero distribuzione: lubrificare le superfici di appoggio e il labbro di tenuta della guarnizione
Montaggio coperchio albero distribuzione: lubrificare le superfici di appoggio e il labbro di tenuta della guarnizione

Umettare leggermente con lubrificante le superfici di appoggio della guarnizione

Lubrificare il labbro di tenuta della guarnizione

Montaggio coperchio albero distribuzione

70
