Motori Diesel 2000-2500 ←→Vedi originale64 / 135Indice
Diesel2000 · 2500

Motore

Testa cilindri - Tappi precamera combustione

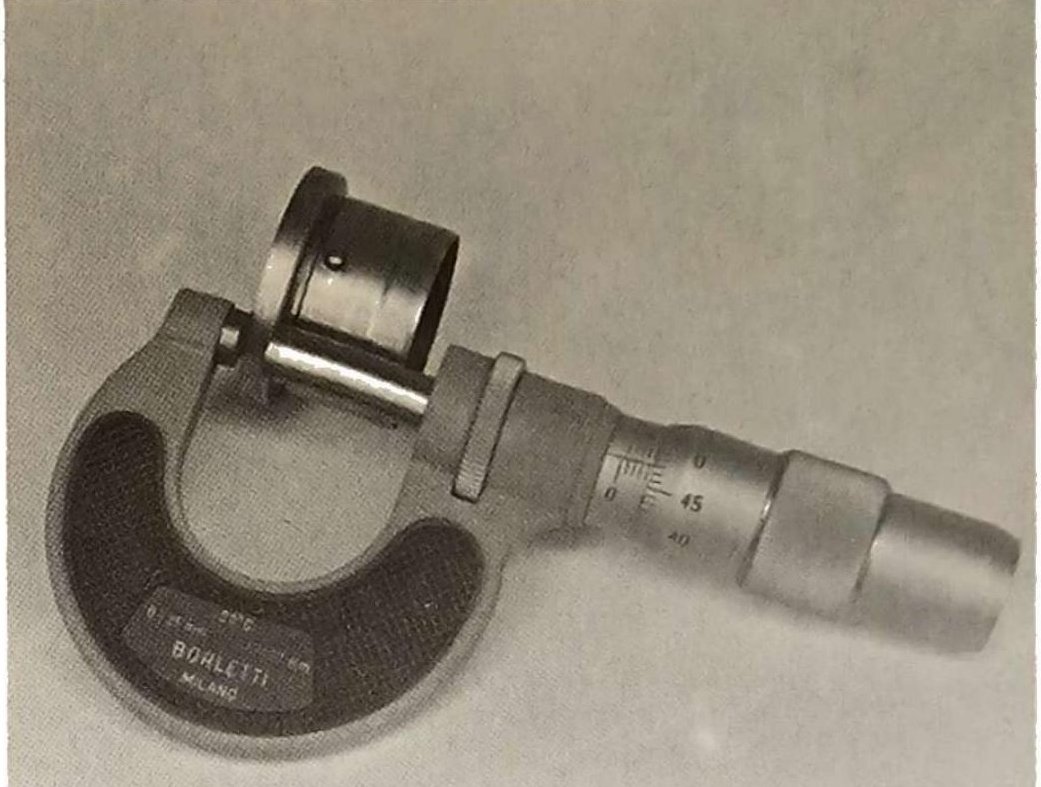

Misurazione zoccolo tappo per precamera di combustione
Misurazione zoccolo tappo per precamera di combustione

Misurazione zoccolo tappo per precamera di combustione

NOTA — I tappi precamera di combustione sono selezionati in classi: A — B — C.

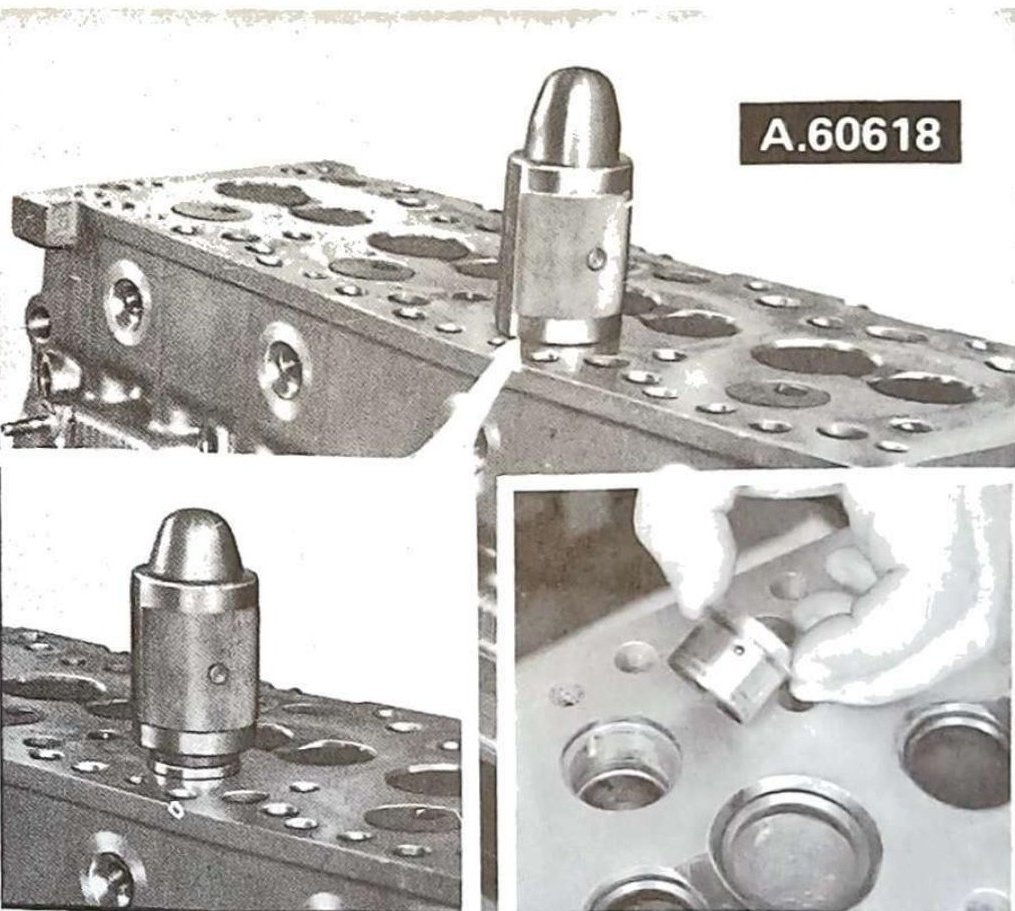

Montaggio tappi precamera di combustione con attrezzo A.60618
Montaggio tappi precamera di combustione con attrezzo A.60618

Montaggio tappi precamera di combustione

NOTA — Riscaldare preventivamente la testa cilindri ad una temperatura di 80 ÷ 100°C; appoggiare il tappo precamera con la sferetta di centraggio in corrispondenza della sua sede sulla testa cilindri; calettare l'attrezzo A.60618 sul tappo precamera e agendo sulla parte scorrevole dello stesso inserire il tappo fino a portarlo a fare battuta nella sua sede.

⚠ Dopo l'estrazione, i tappi per precamera devono essere sempre sostituiti.

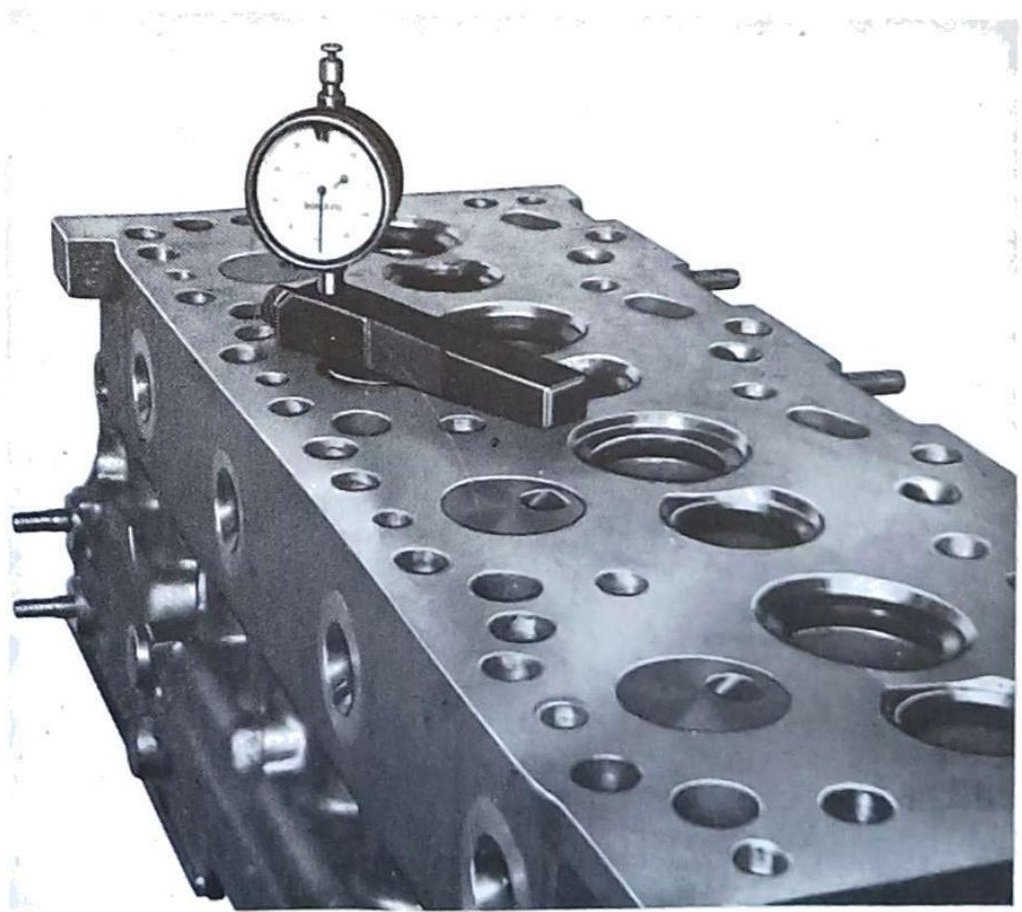

Controllo sporgenza tappo per precamera di combustione dal piano di appoggio testa cilindri
Controllo sporgenza tappo per precamera di combustione dal piano di appoggio testa cilindri

Controllo sporgenza tappo per precamera di combustione dal piano di appoggio testa cilindri

NOTA — La sporgenza del tappo per precamera di combustione dal piano di appoggio testa cilindri è di 0 ÷ 0,04 mm.
67
