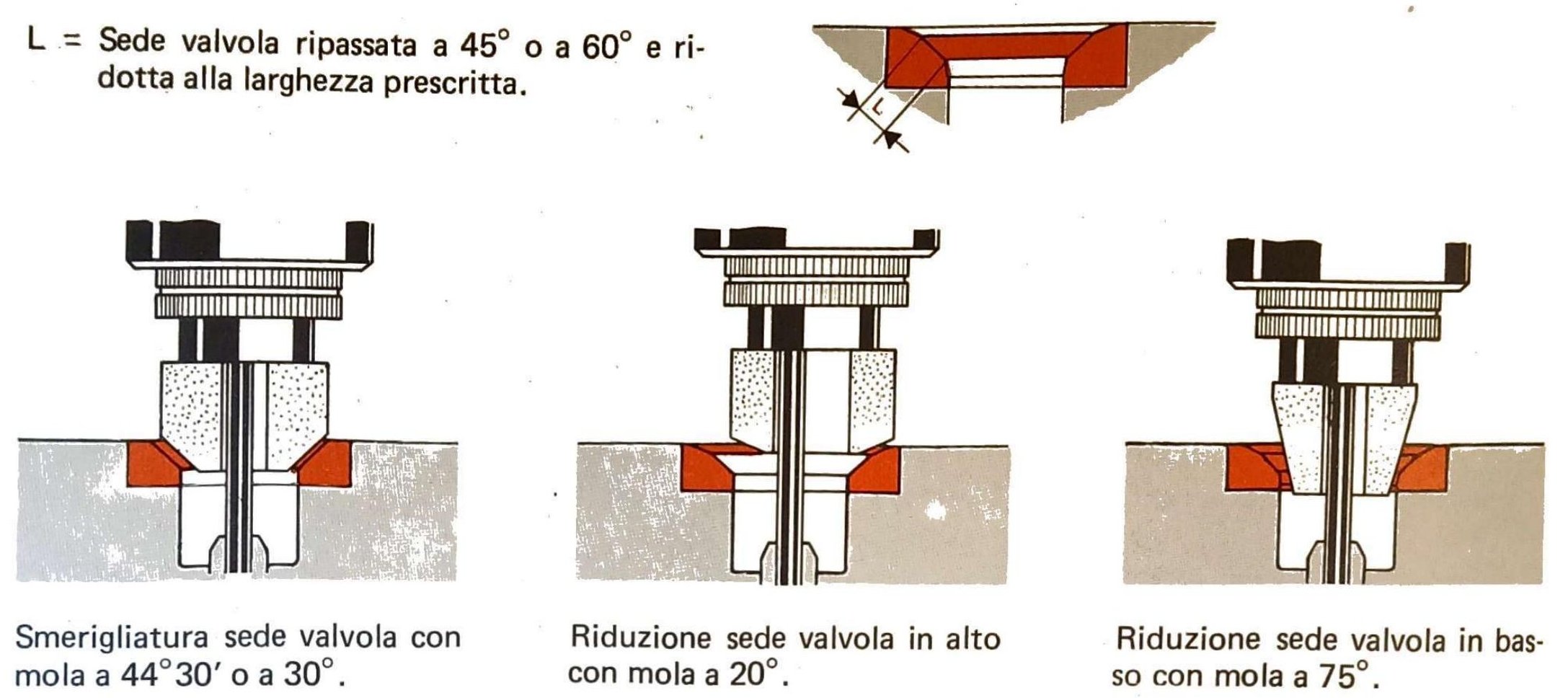

Ripassatura sede valvola: schema quota L (sede ripassata a 45° o 60° ridotta alla larghezza prescritta); tre sezioni che illustrano la smerigliatura con mola a 44°30′ o 30°, la riduzione in alto con mola a 20° e la riduzione in basso con mola a 75°.Rilevamento della linea di battuta della valvola sulla relativa sede: illustrazione isometrica della testa cilindri con indicazione della linea di battuta e frecce di rotazione/abbassamento valvola.

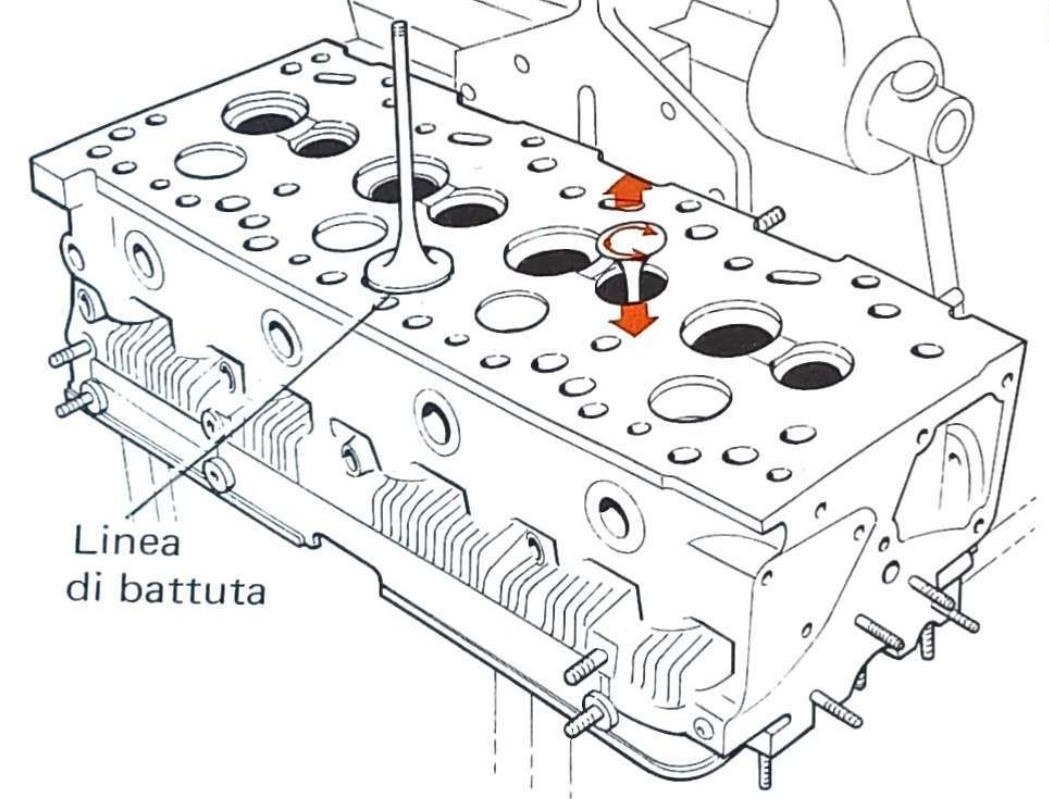

Rilevamento della linea di battuta della valvola sulla relativa sede
NOTA — La freccia disegnata sul fungo della valvola indica la rotazione che occorre fare compiere alla stessa, mentre quella che indica il verso precisa che, per il corretto rilevamento della linea di battuta, occorre sollevare ed abbassare la valvola.

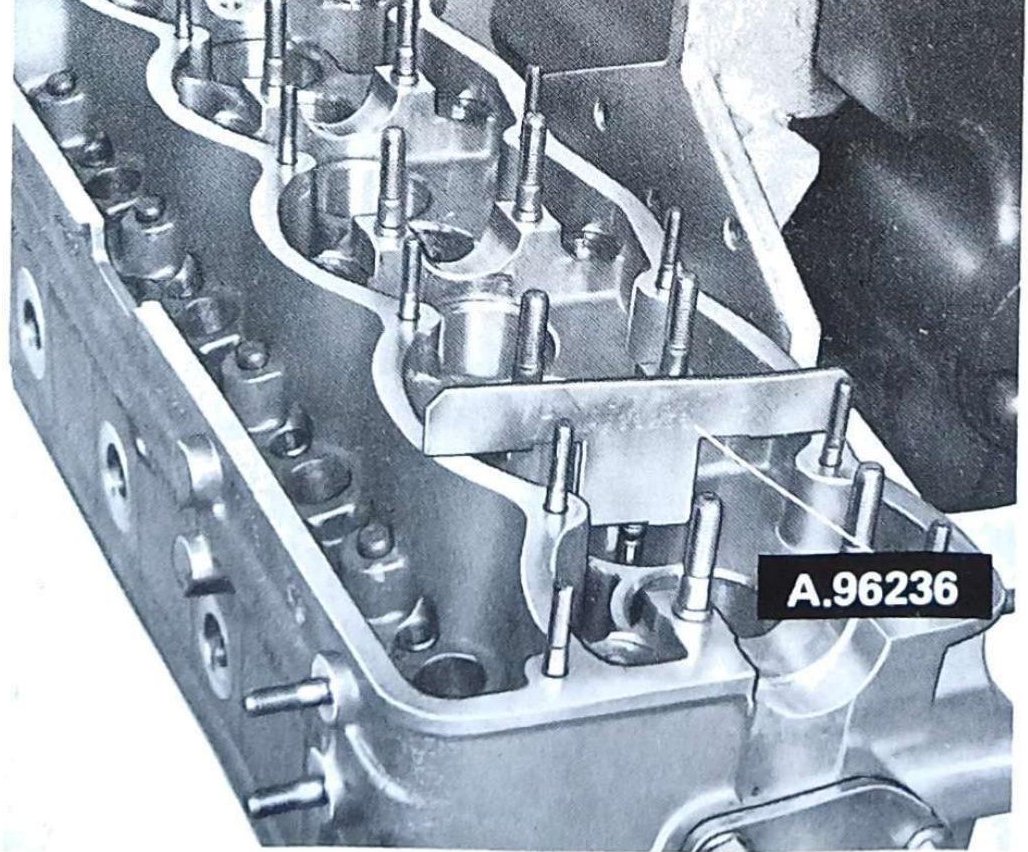

Controllo altezza stelo valvola con attrezzo A.96236 dopo la rettificatura dell'estremità dello stelo e la ripassatura delle sedi sulla testa.
Controllo altezza stelo valvola dopo la rettificatura dell'estremità dello stelo e la ripassatura delle sedi sulla testa
