Diesel2000 · 2500

Motore

Testa cilindri - Valvole - Guidavalvola - Molle

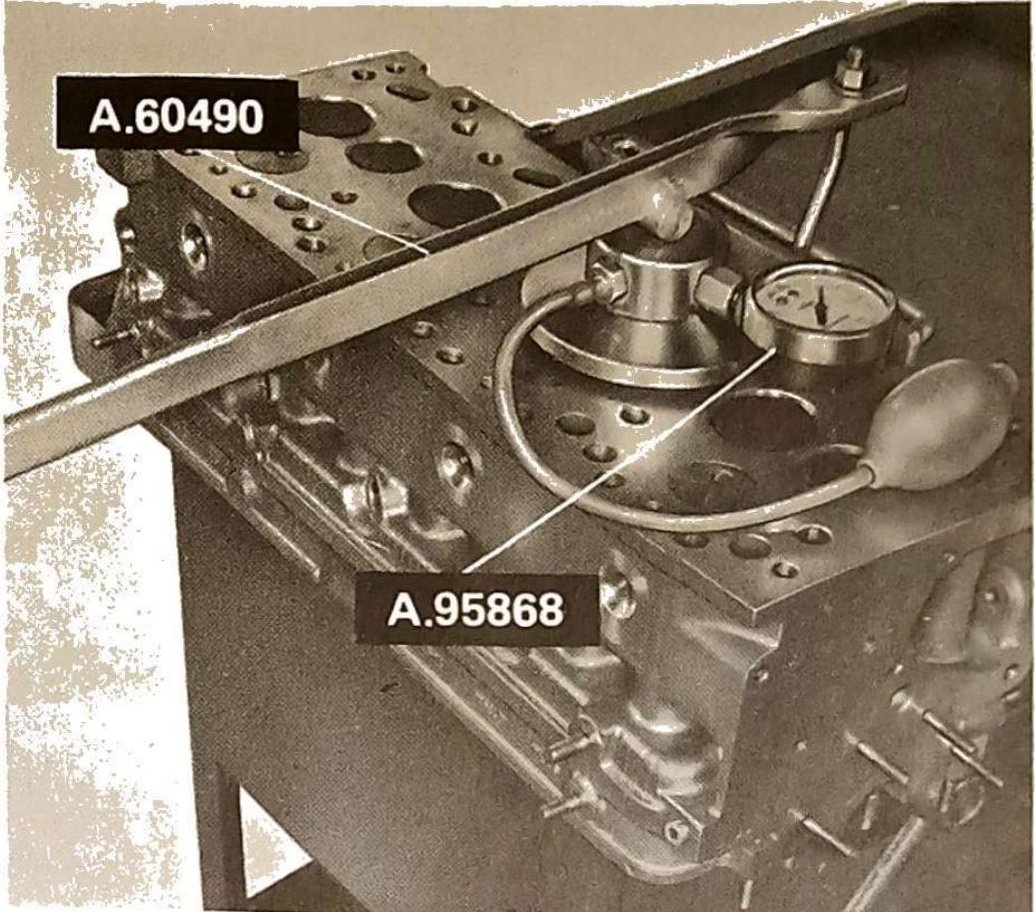

Prova di tenuta valvole alla compressione con attrezzatura A.60490 e A.95868.
Prova di tenuta valvole alla compressione con attrezzatura A.60490 e A.95868.

Prova di tenuta valvole alla compressione

Molle

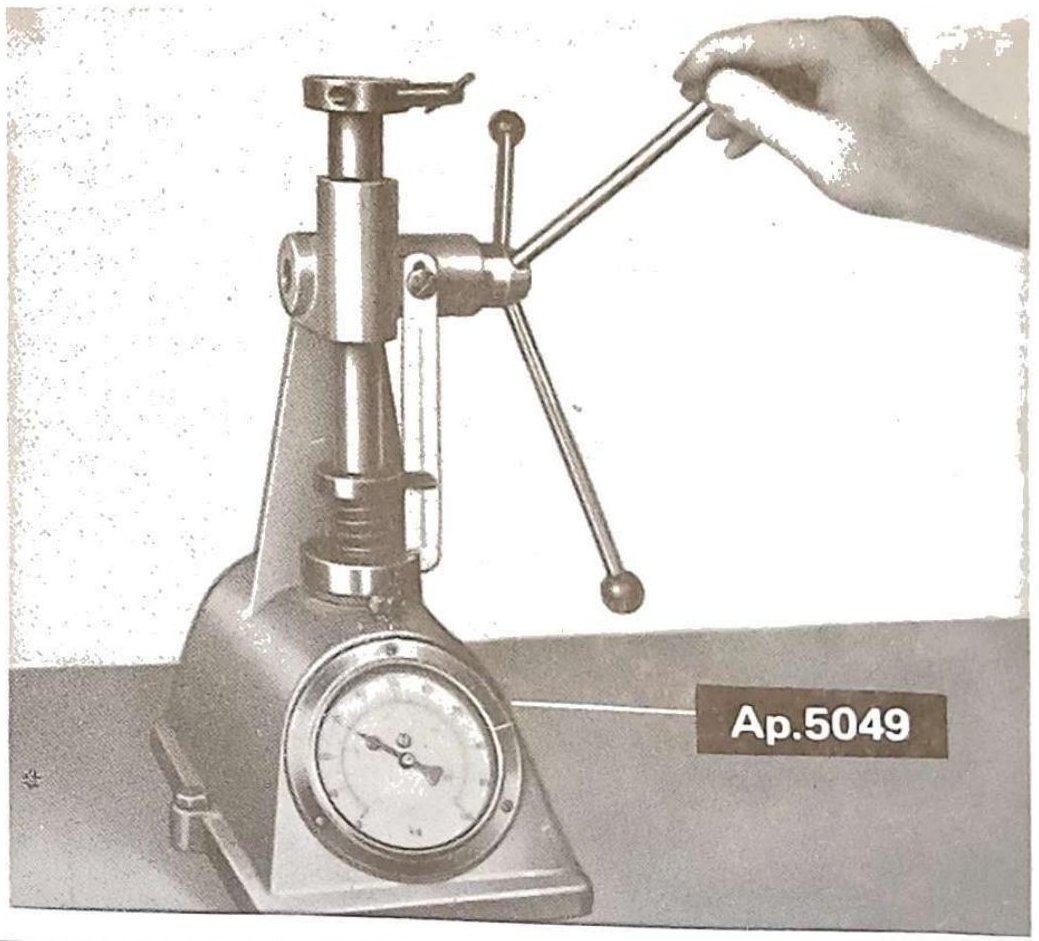

Controllo carico molle valvole con attrezzo Ap.5049.
Controllo carico molle valvole con attrezzo Ap.5049.

Controllo carico molle valvole

NOTA — Prima del montaggio le molle valvole, interne ed esterne, devono essere controllate onde accertare che i carichi minimi siano contenuti nei valori previsti.

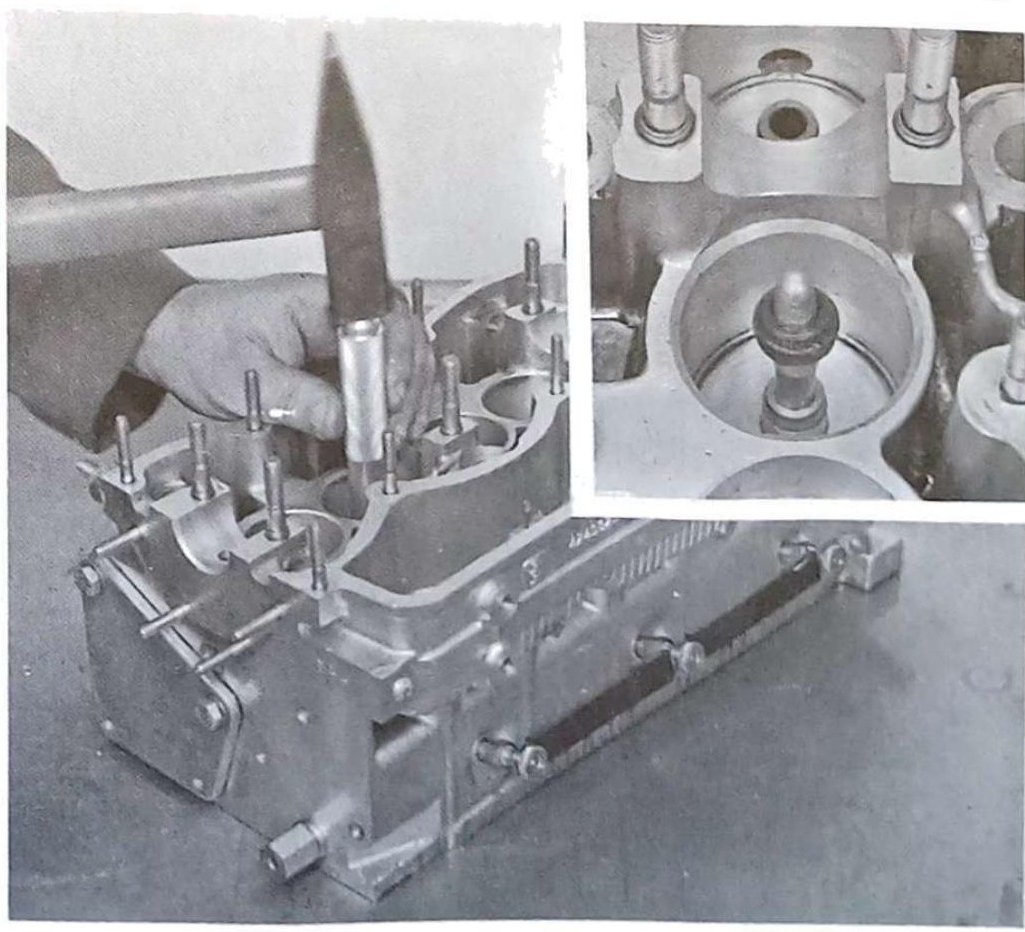

Montaggio anelli paraolio sui guidavalvola: foto principale (montaggio sulla testa) e dettaglio anello paraolio (in alto a destra); lubrificare le parti interessate prima del montaggio definitivo con olio motore.
Montaggio anelli paraolio sui guidavalvola: foto principale (montaggio sulla testa) e dettaglio anello paraolio (in alto a destra); lubrificare le parti interessate prima del montaggio definitivo con olio motore.

Montaggio anelli paraolio sui guidavalvola

Lubrificare le parti interessate prima del montaggio definitivo con olio motore.

65
