Diesel2000 · 2500

Motore

Testa cilindri - Valvole - Guidavalvola

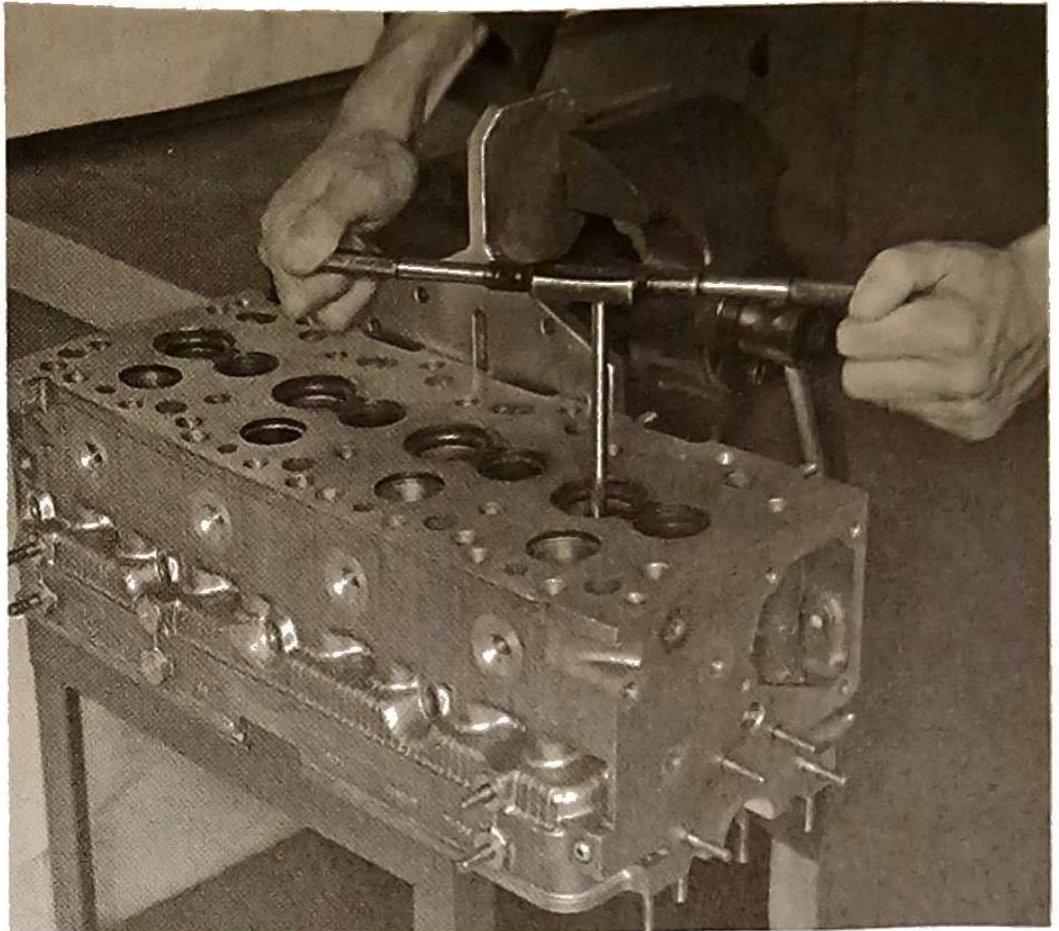

Ripassatura superficie interna dei guidavalvola: operazione da eseguire in caso di lieve deformazione subita durante il piantaggio.
Ripassatura superficie interna dei guidavalvola: operazione da eseguire in caso di lieve deformazione subita durante il piantaggio.

Ripassatura superficie interna dei guidavalvola

Da eseguire nel caso di lieve deformazione subita durante il piantaggio.

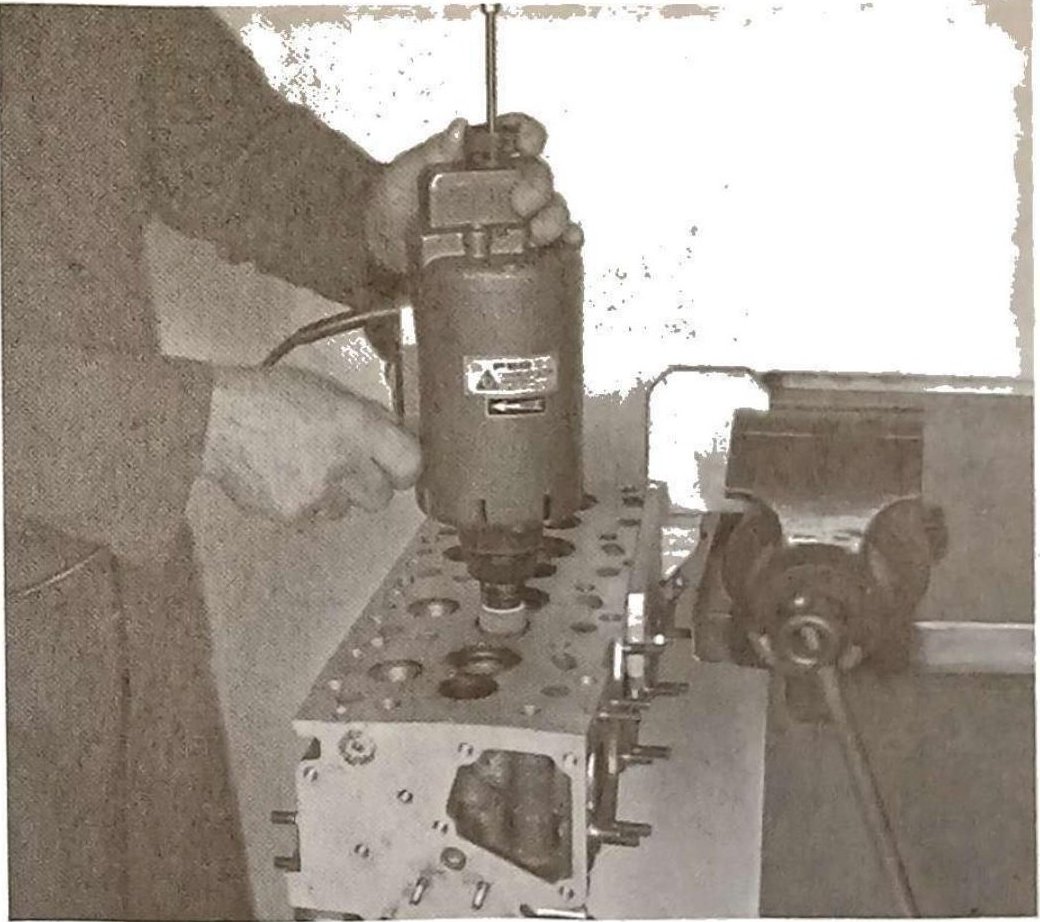

Ripassatura sedi valvole sulla testa cilindri con macchina rettificatrice.
Ripassatura sedi valvole sulla testa cilindri con macchina rettificatrice.

Ripassatura sedi valvole sulla testa cilindri

NOTA — La ripassatura delle sedi valvole sulla testa cilindri si effettua tutte le volte che si rettificano o sostituiscono le valvole e i guidavalvola.

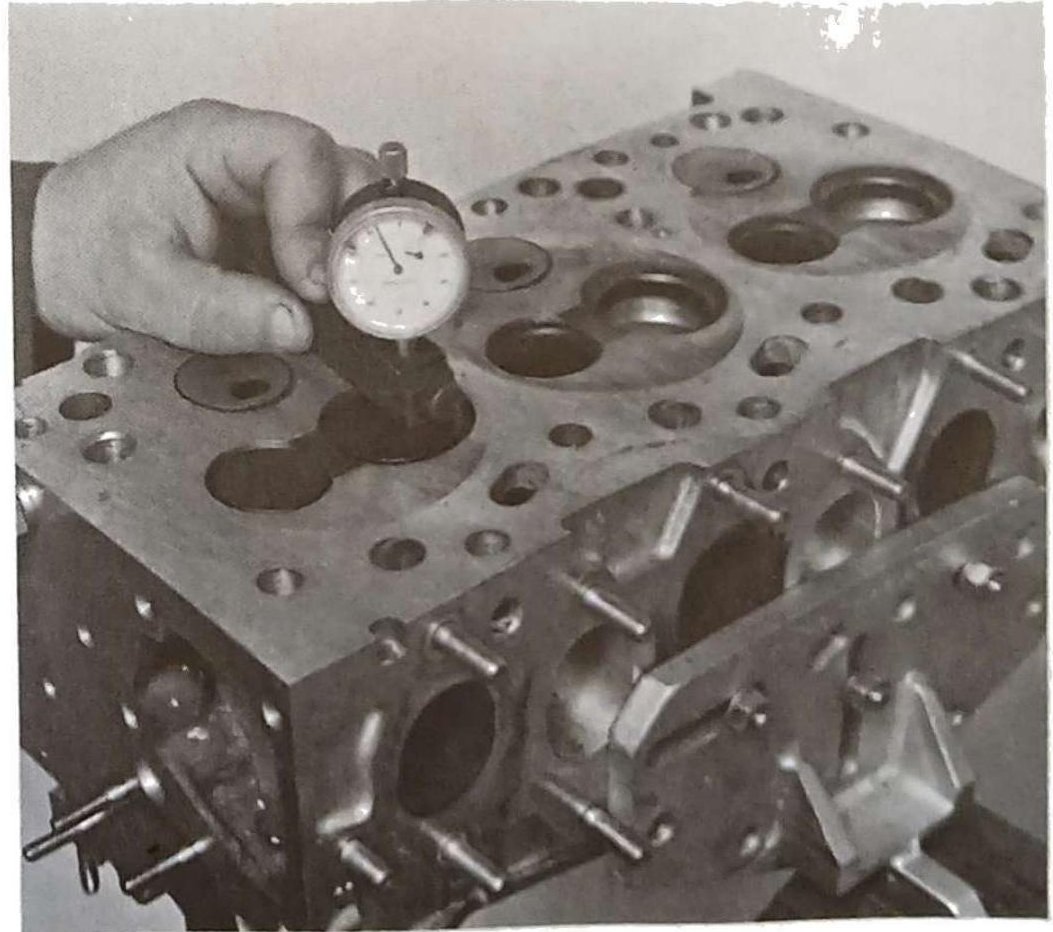

Controllo infossamento valvola dal piano di appoggio della testa cilindri con comparatore.
Controllo infossamento valvola dal piano di appoggio della testa cilindri con comparatore.

Controllo infossamento valvola dal piano di appoggio della testa cilindri

NOTA — L'infossamento del fungo valvola rispetto al piano di appoggio della testa cilindri deve essere di 1 ÷ 1,4 mm, in caso contrario operare sulle sedi valvole.
