Diesel2000 · 2500

Motore

Testa cilindri - Valvole - Guidavalvola

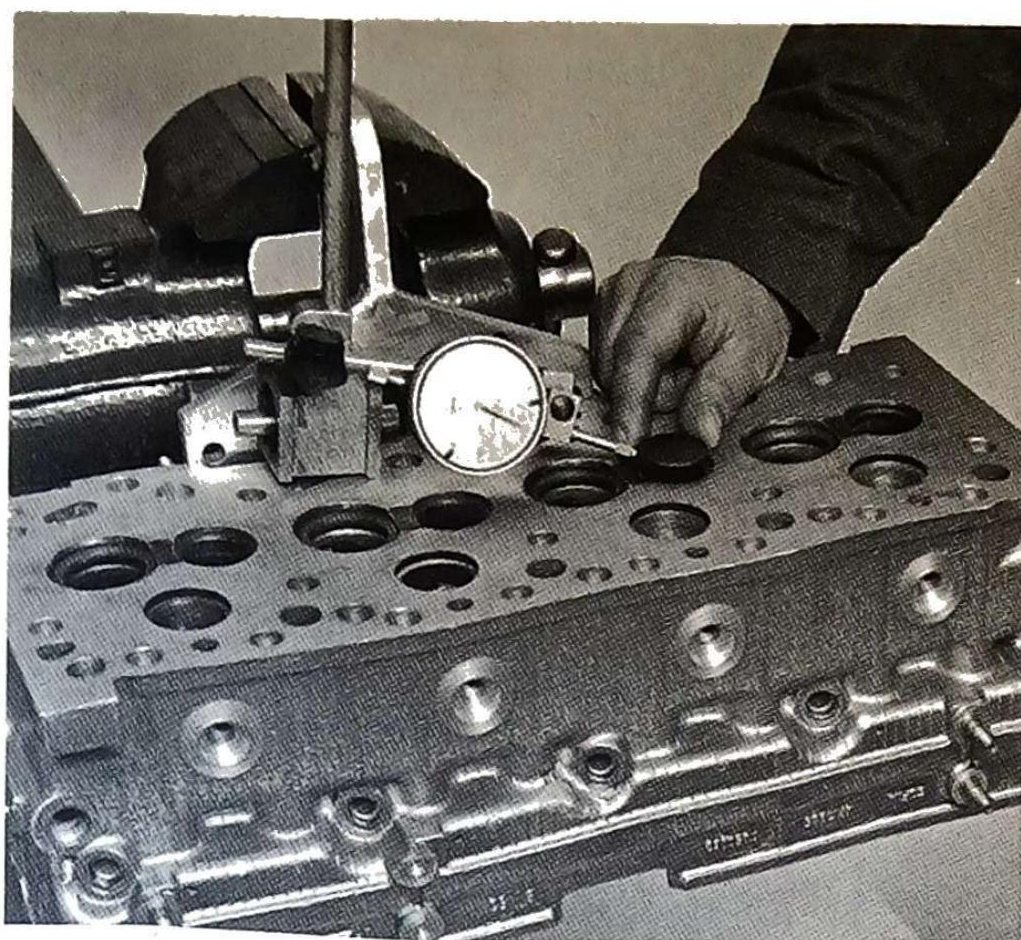

Controllo centratura e giuoco fra stelo valvola e relativa guidavalvola

NOTA — Il giuoco tra valvola e guidavalvola deve risultare inferiore a 0,15 mm; in caso contrario sostituire il guidavalvola. La massima scentatura ammessa è di 0,02 mm.

Guidavalvola

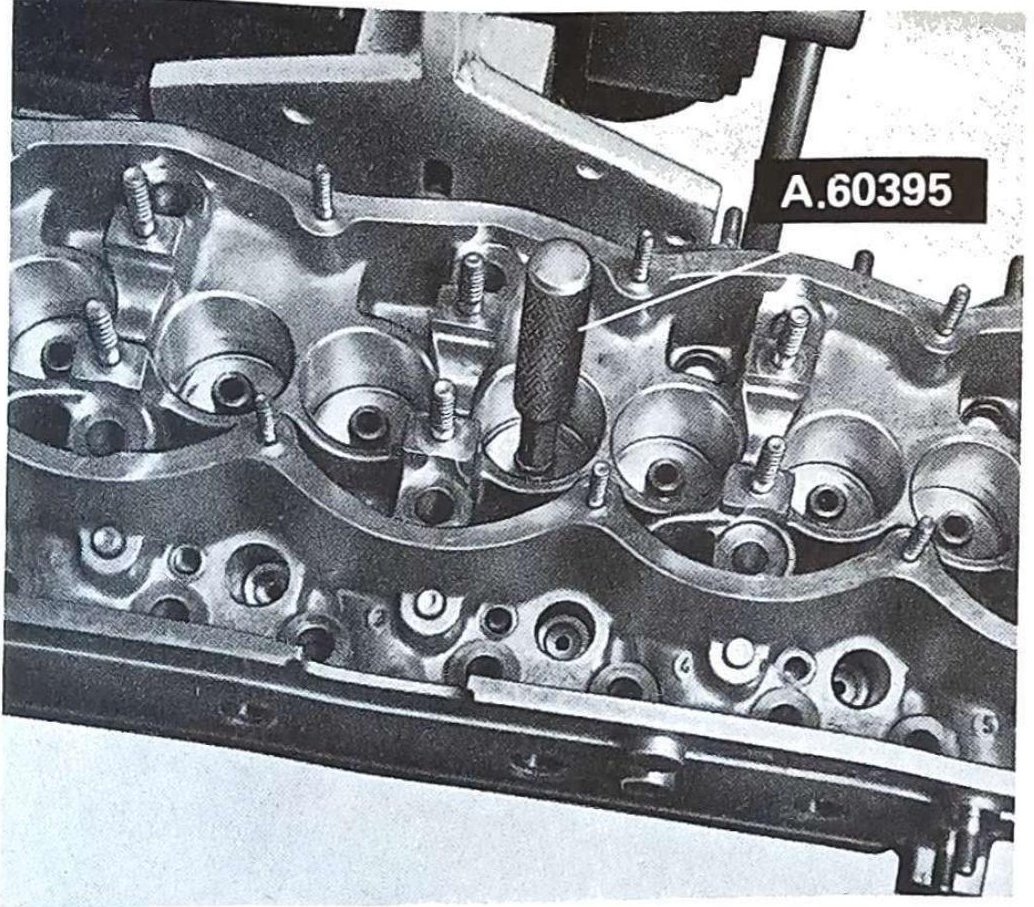

Smontaggio guidavalvola

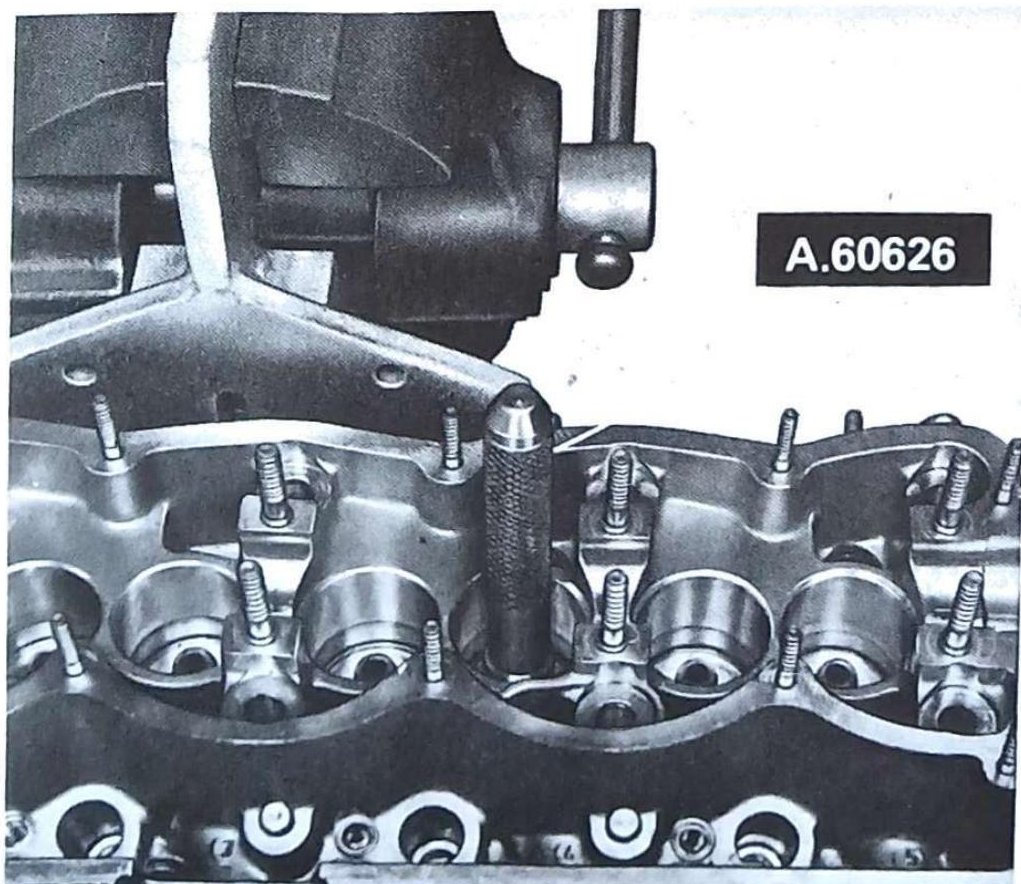

Montaggio guidavalvola

I guidavalvola sono forniti di ricambio anche maggiorati sul diametro esterno di 0,2 mm.

NOTA — Prima del montaggio dei nuovi guidavalvola riscaldare la testa cilindri a 100° ÷ 120°C.
