Diesel2000 · 2500

Motore

Stantuffi - Perni - Bielle - Boccole

Boccole

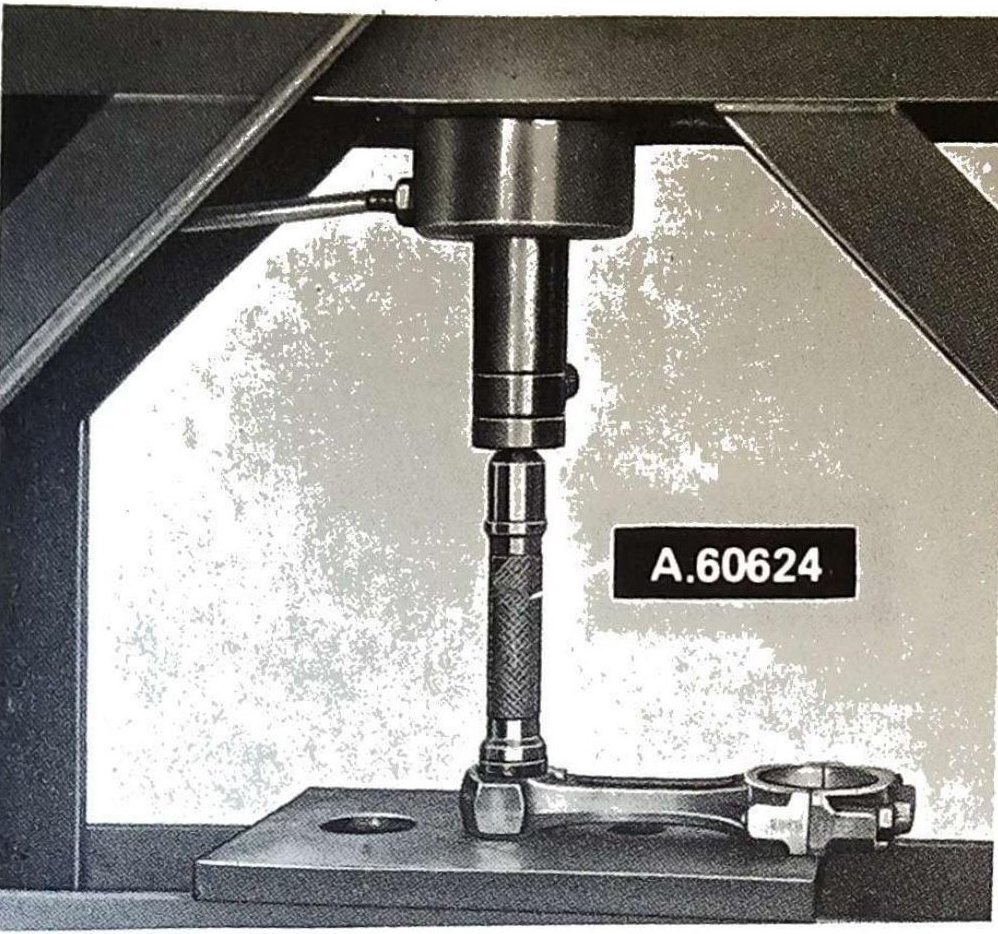

Smontaggio e montaggio boccola nel piede di biella con attrezzo A.60624 e pressa.
Smontaggio e montaggio boccola nel piede di biella con attrezzo A.60624 e pressa.

Smontaggio - montaggio boccola nel piede di biella

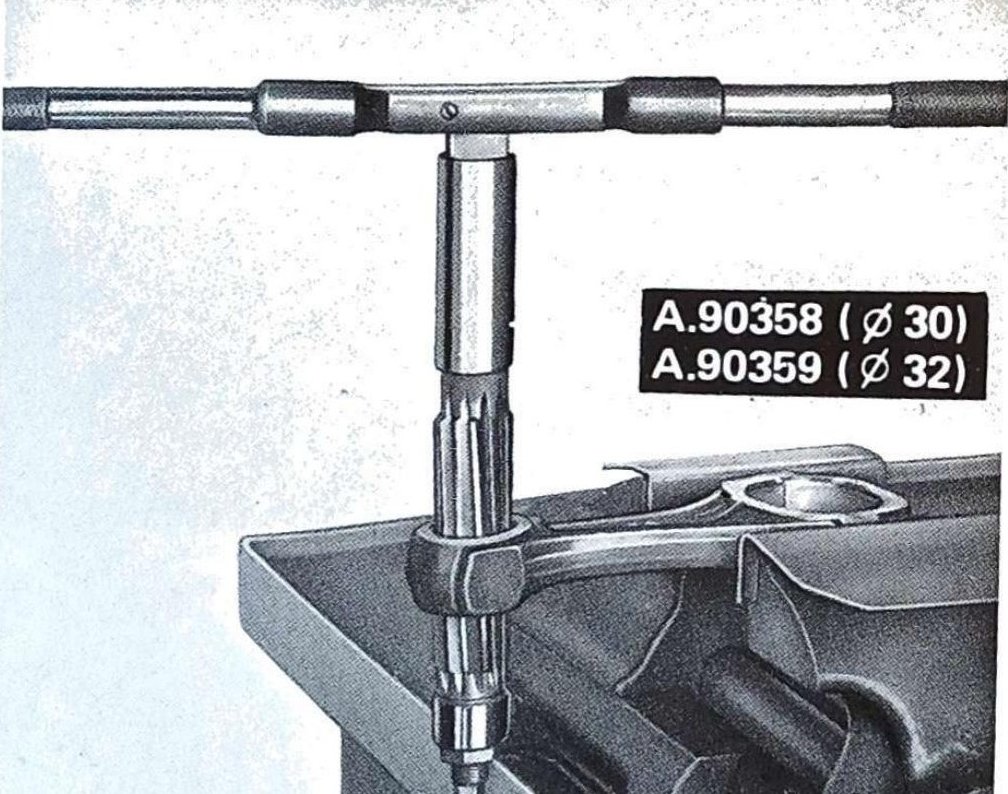

Ripassatura della boccola piantata nel piede di biella con alesatori A.90358 (Ø 30) e A.90359 (Ø 32).
Ripassatura della boccola piantata nel piede di biella con alesatori A.90358 (Ø 30) e A.90359 (Ø 32).

Ripassatura della boccola piantata nel piede di biella

COMPLESSIVO BIELLA – STANTUFFO

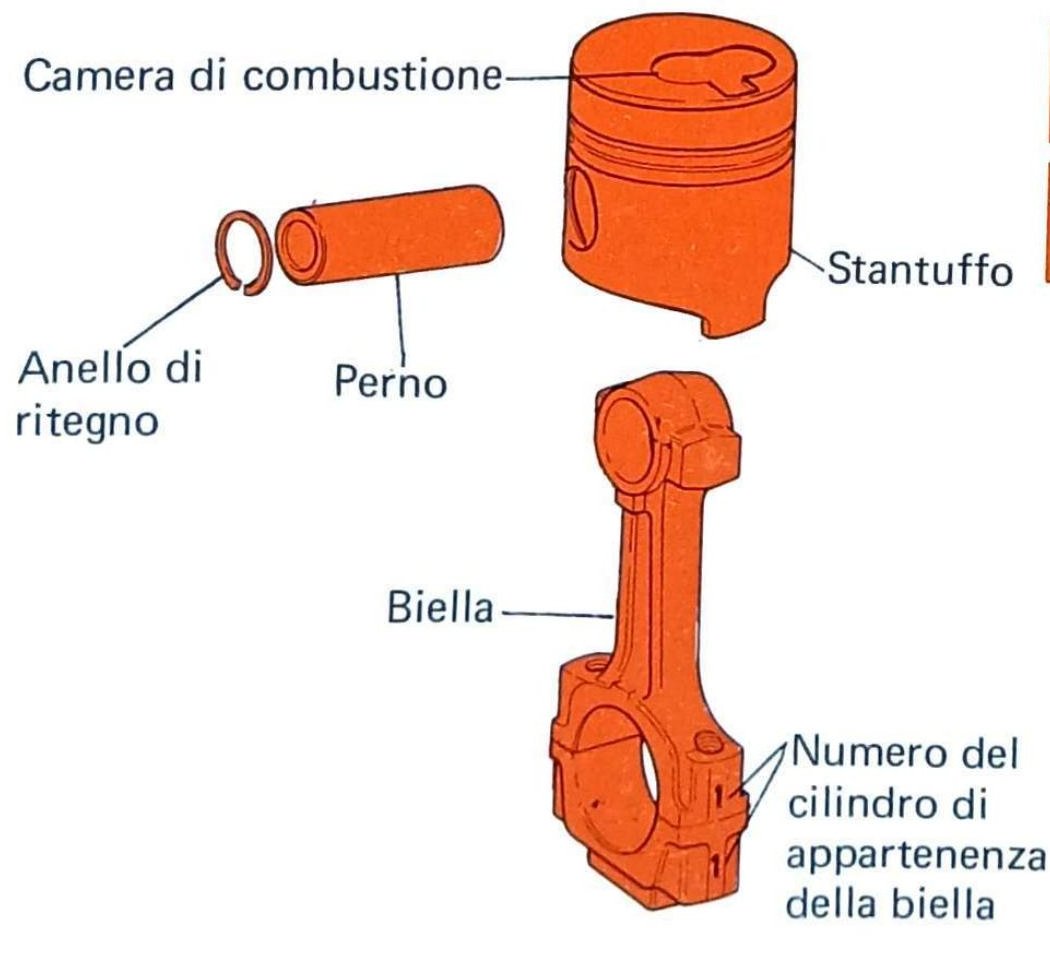

Schema di montaggio biella-stantuffo: componenti esplosi con indicazione di camera di combustione, stantuffo, perno, anello di ritegno, biella e numero del cilindro di appartenenza della biella.
Schema di montaggio biella-stantuffo: componenti esplosi con indicazione di camera di combustione, stantuffo, perno, anello di ritegno, biella e numero del cilindro di appartenenza della biella.

Schema di montaggio biella - stantuffo

IMPORTANTE — Il montaggio biella - perno - stantuffo si effettua disponendo lo stantuffo con la camera di combustione rivolta dalla parte dei numeri stampigliati sulla biella.
