Diesel2000 · 2500

Motore

Stantuffi - Perni - Anelli elastici - Bielle

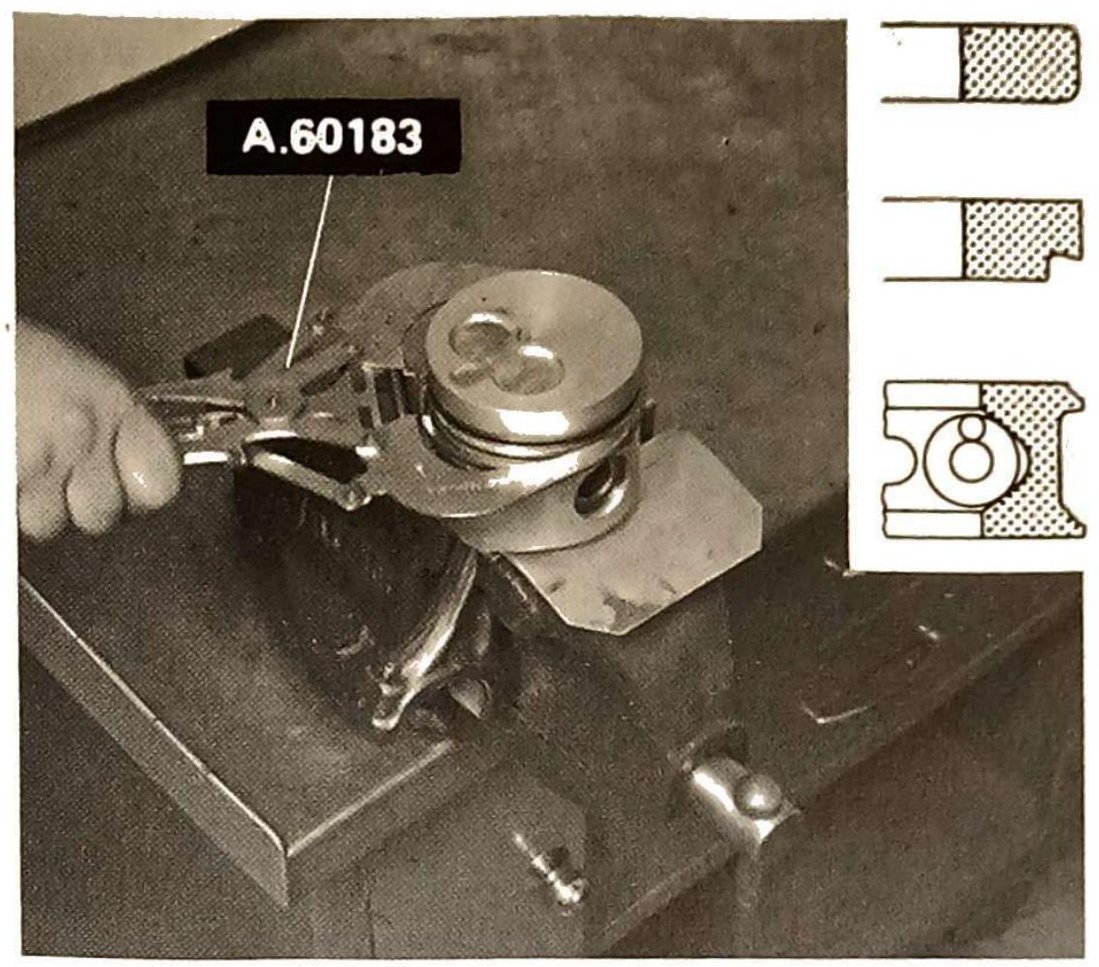

Montaggio anelli elastici sullo stantuffo con attrezzo A.60183; a destra: sezioni degli anelli elastici (profili)

Montaggio e orientamento anelli elastici sugli stantuffi

Dopo il montaggio, orientare le estremità degli anelli elastici in modo che non coincidano con l'asse del perno e risultino sfalsate, fra loro, di circa 120°

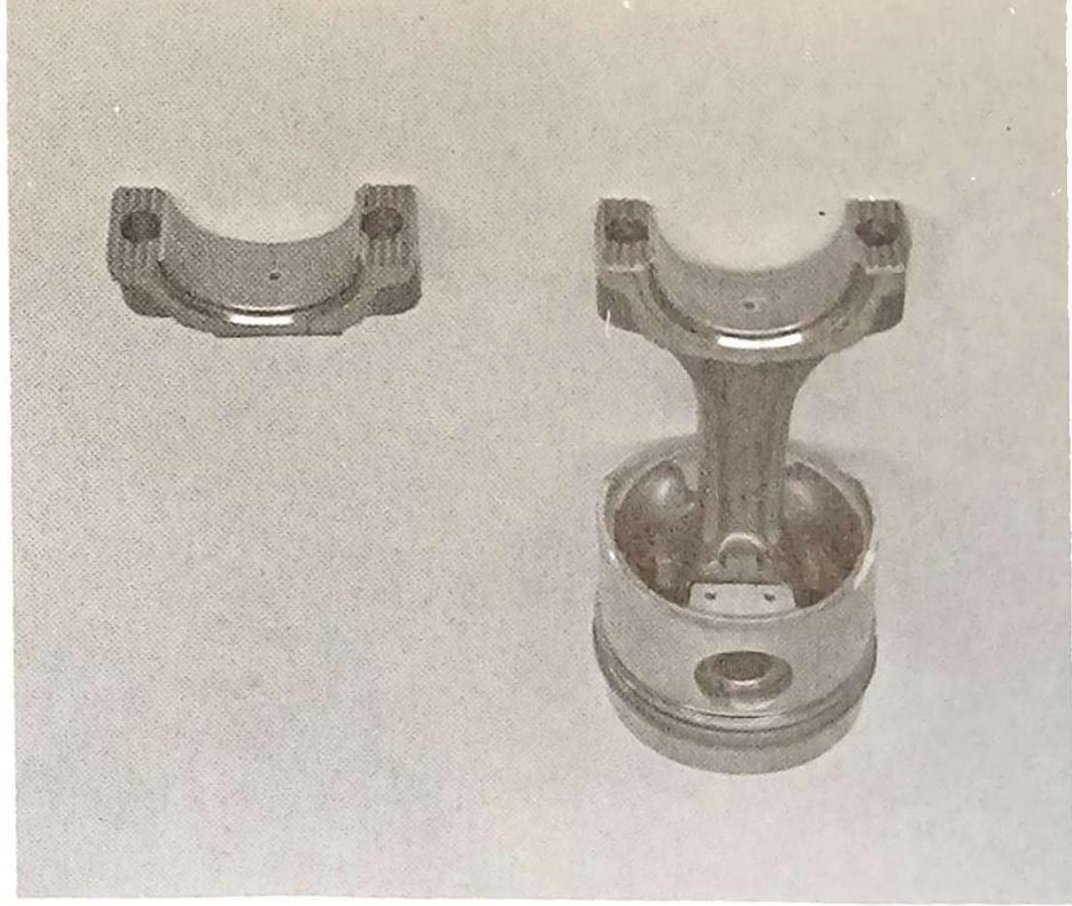

Semicuscinetti di biella: coppia di semicuscinetti (sinistra) e biella con cappello (destra)

Montaggio semicuscinetti di biella

NOTA — I cuscinetti di biella vengono forniti di ricambio minorati sul diametro interno di 0,254 - 0,508 mm.

Non effettuare operazioni di adattamento sui semicuscinetti, pertanto se si riscontrano rigature o tracce di ingranamento occorre effettuarne la sostituzione.
Pulire accuratamente i particolari in corso di montaggio.

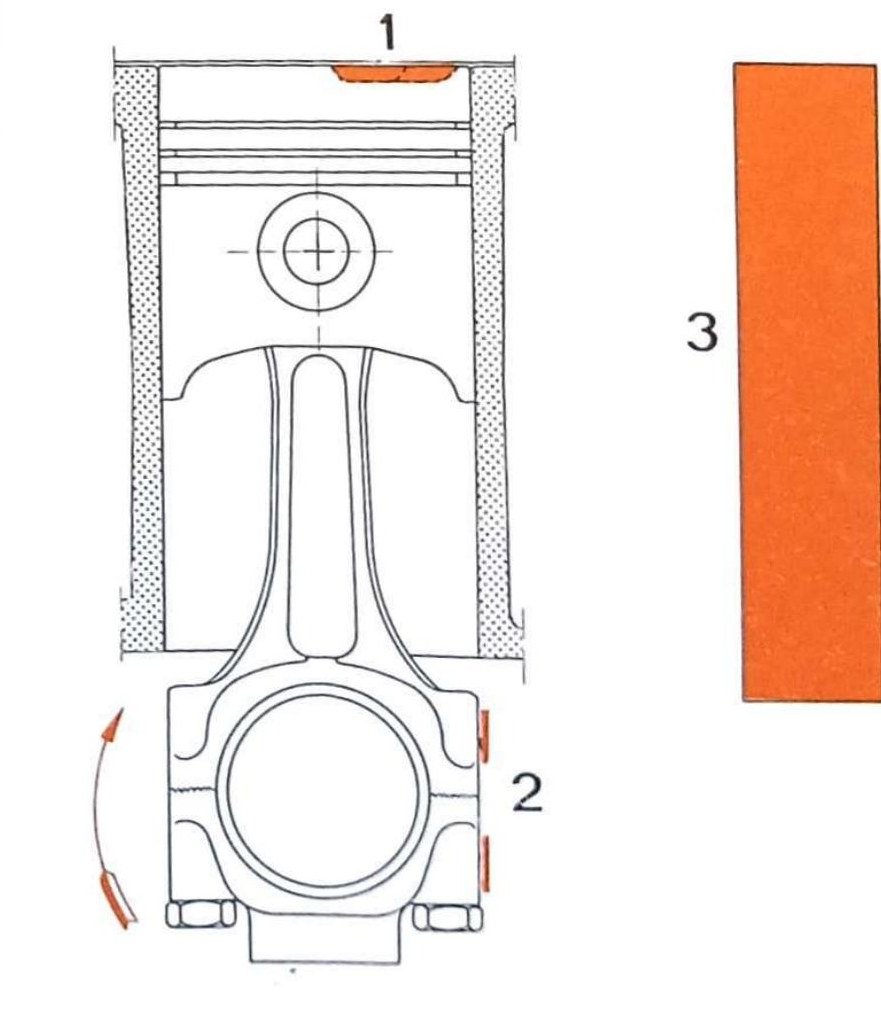

Schema di montaggio del complessivo biella-stantuffo nel cilindro

1. Camera di combustione sul cielo dello stantuffo.
2. Zona di stampigliatura del numero del cilindro a cui appartiene la biella.
3. Gruppo organi ausiliari.

La freccia indica il senso di rotazione del motore visto dal lato distribuzione.
