Bielle

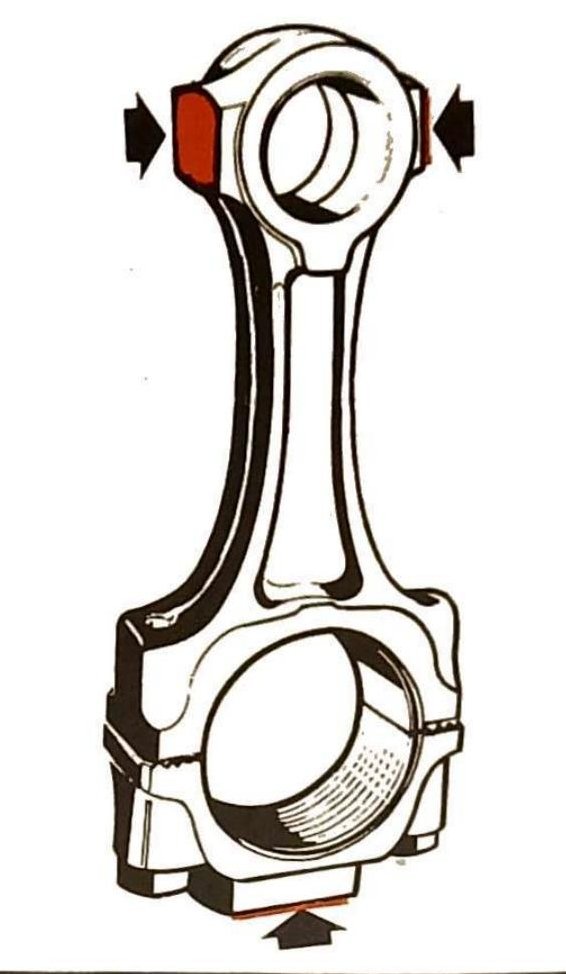

Biella: zone dalle quali è consentita l'asportazione di materiale per l'eguaglianza di peso (frecce alla testa e al piede biella).
Biella: zone dalle quali è consentita l'asportazione di materiale per l'eguaglianza di peso (frecce alla testa e al piede biella).

Zone dalle quali è consentita l'asportazione di materiale
Le frecce indicano le zone dalle quali si deve asportare il materiale per l'eguaglianza di peso.

IMPORTANTE — Il materiale da asportare del peso eccedente deve essere ripartito di 1/3 nelle zone indicate del piede di biella e 2/3 nella zona indicata della testa di biella.

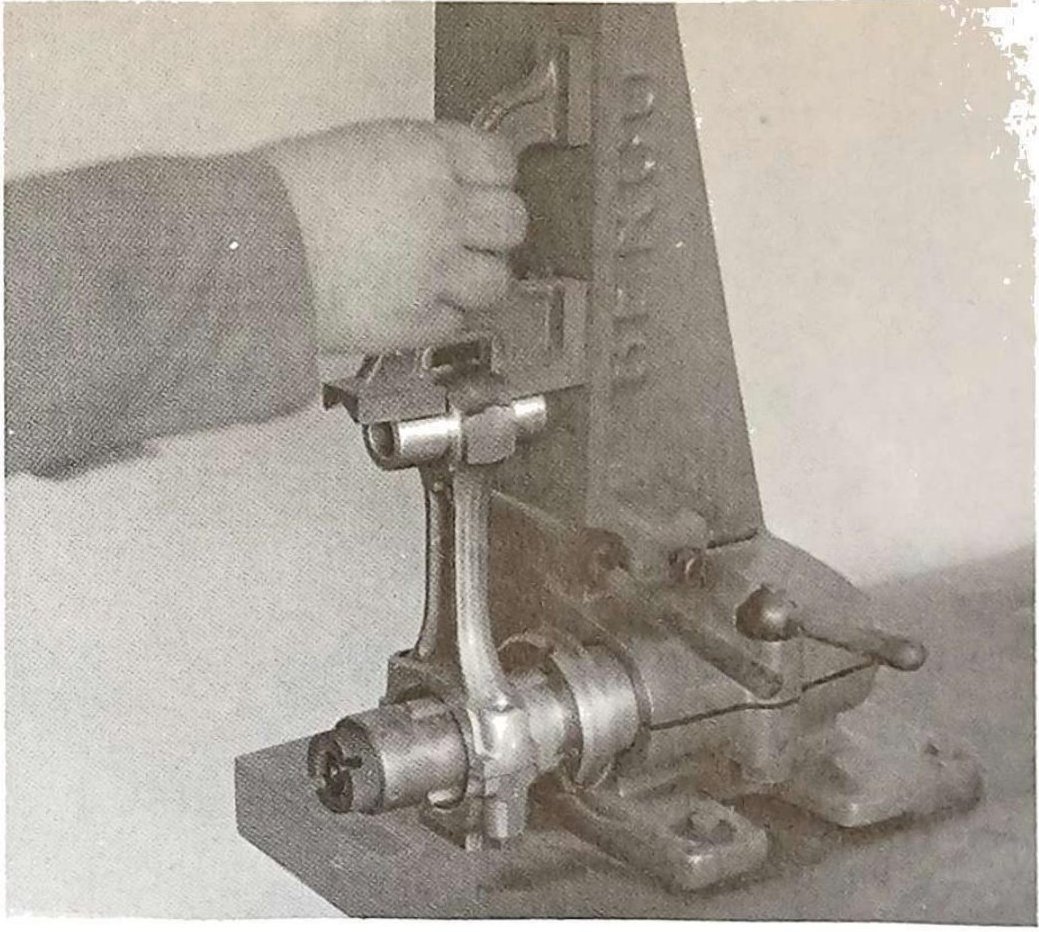

Controllo quadratura biella con apposito attrezzo di banco.
Controllo quadratura biella con apposito attrezzo di banco.

Controllo quadratura biella

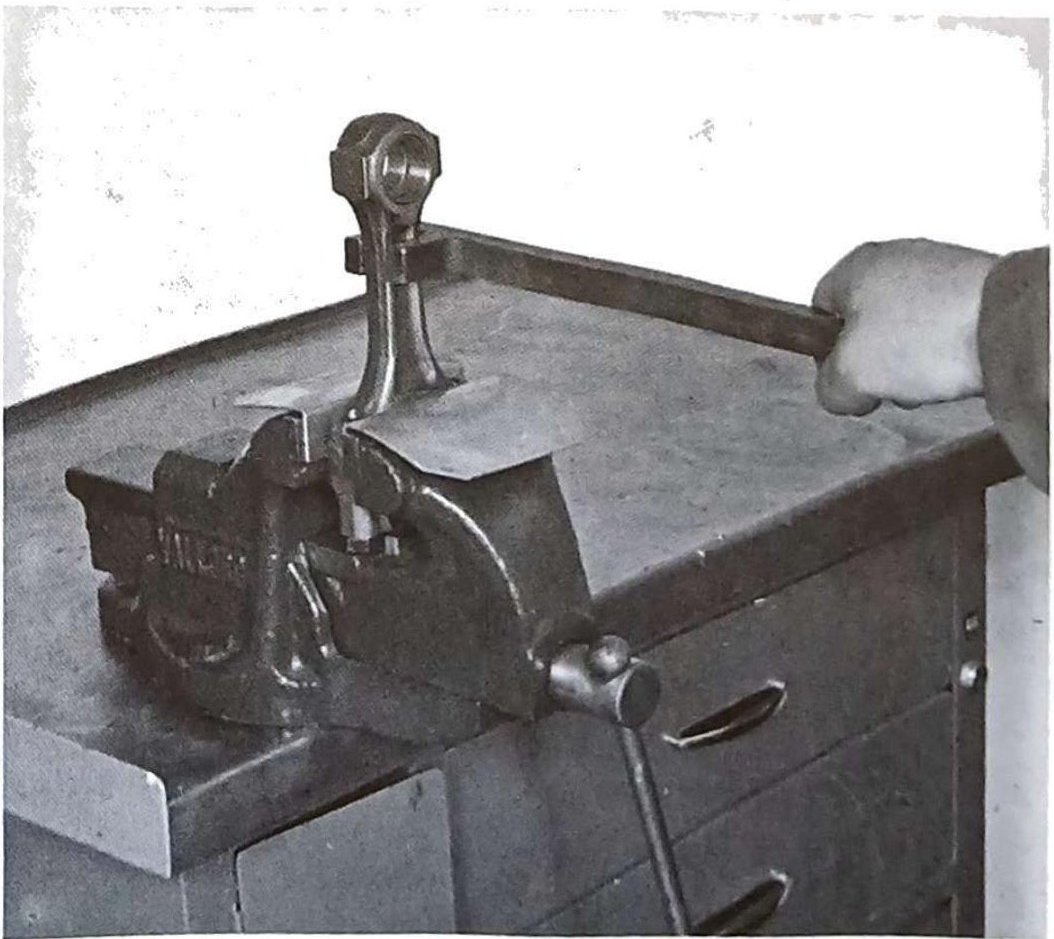

Raddrizzatura stelo biella con morsa da banco.
Raddrizzatura stelo biella con morsa da banco.

Raddrizzatura stelo biella
