Diesel2000 · 2500

Motore

Albero motore - Cuscinetti di banco - Semianelli di spallamento - Coperchio anteriore e posteriore - Volano

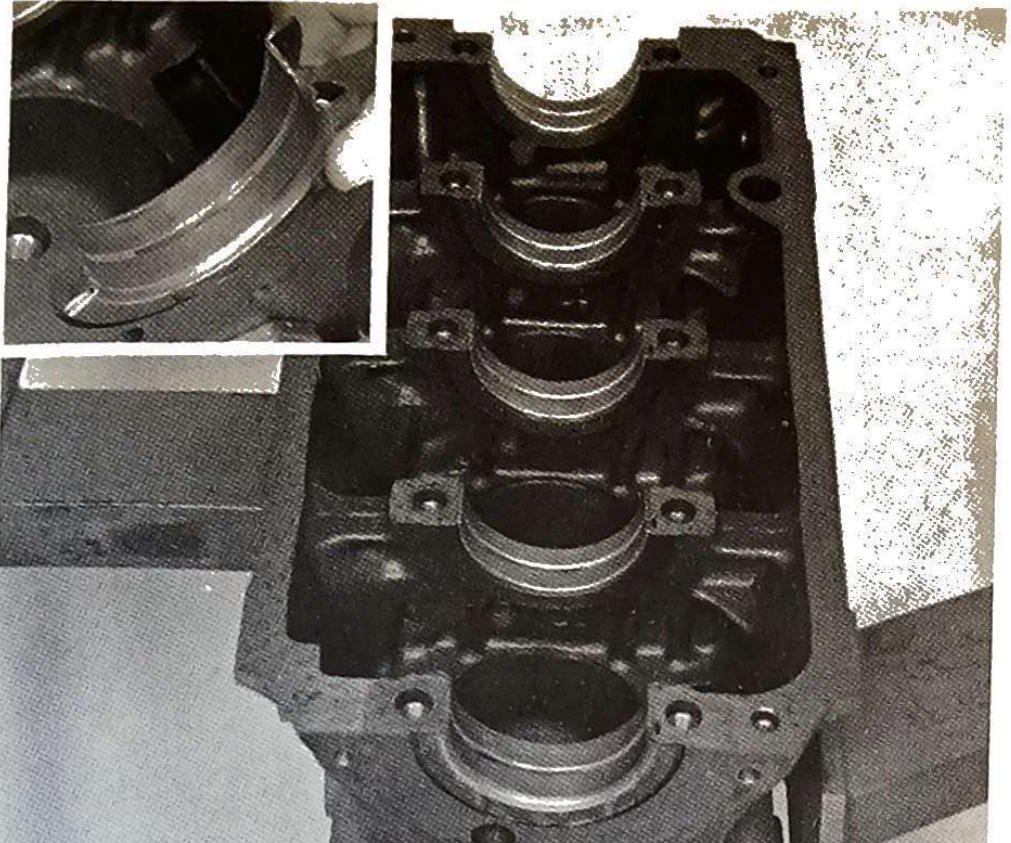

Montaggio semicuscinetti di banco sulle sedi del basamento superiore: dettaglio inserimento semicuscinetto e vista generale delle sedi con cuscinetti montati.
Montaggio semicuscinetti di banco sulle sedi del basamento superiore: dettaglio inserimento semicuscinetto e vista generale delle sedi con cuscinetti montati.

Montaggio semicuscinetti di banco sulle sedi del basamento superiore.

Il cuscinetto di banco posteriore porta integrati i semianelli di spallamento in quanto la sua funzione è portante-reggispinta, e viene fornito di ricambio con spessore di spallamento solo normale (2,146 ÷ 2,197 mm).

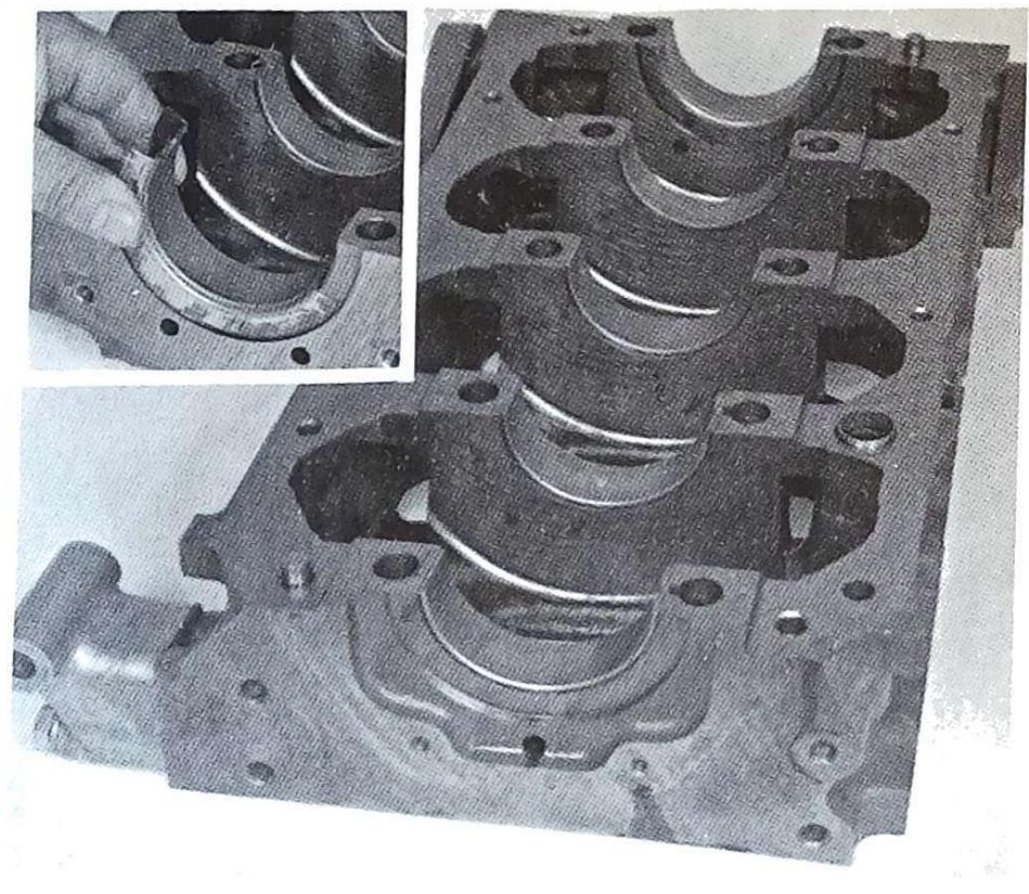

Montaggio semicuscinetti di banco sulle sedi del basamento inferiore: dettaglio inserimento e vista generale dei cappelli di banco con cuscinetti lisci montati.
Montaggio semicuscinetti di banco sulle sedi del basamento inferiore: dettaglio inserimento e vista generale dei cappelli di banco con cuscinetti lisci montati.

Montaggio semicuscinetti di banco sulle sedi del basamento inferiore

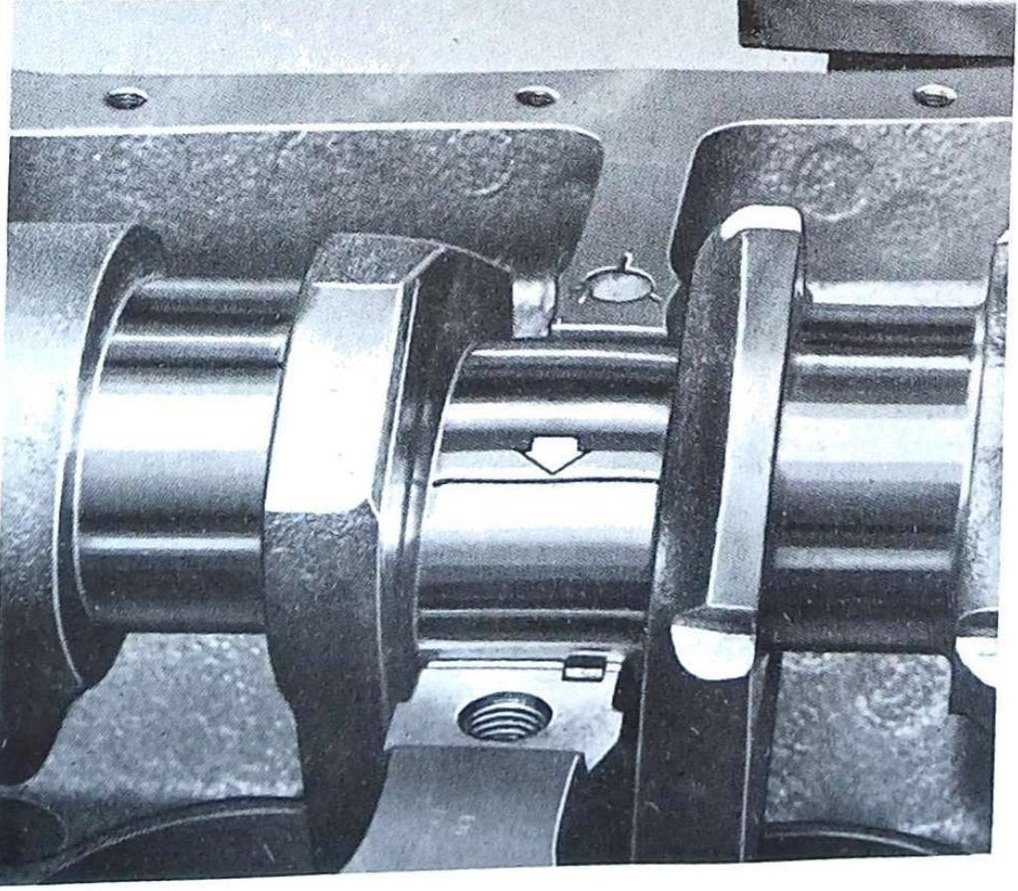

Applicazione filo calibrato (plastigage) sui perni di banco dell'albero motore. La freccia indica il filo calibrato.
Applicazione filo calibrato (plastigage) sui perni di banco dell'albero motore. La freccia indica il filo calibrato.

Applicazione filo calibrato (plastigage) sui perni di banco

La freccia indica il filo calibrato.
