Albero motore - Cuscinetti di banco - Semianelli di spallamento - Coperchio anteriore e posteriore - Volano

CONTROLLI E MISURAZIONI

Albero motore

Misurazione perni di banco e di biella

Le classi di minorazione sono di: 0,254 — 0,508 mm.

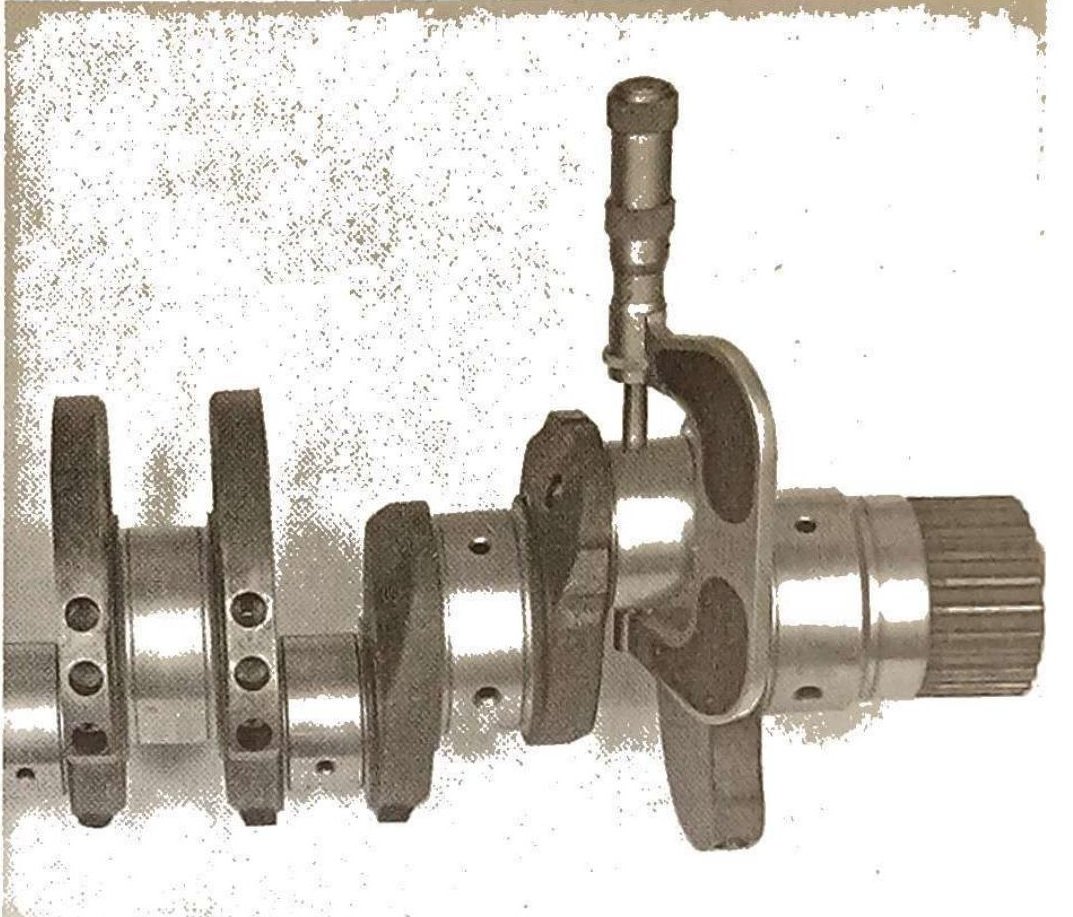

Albero motore: misurazione dei perni di banco e di biella con micrometro.
Albero motore: misurazione dei perni di banco e di biella con micrometro.
NOTA — Controllare i diametri dei perni di banco e di biella, se i valori rilevati superano le tolleranze ammesse occorre procedere alla rettifica degli stessi.
IMPORTANTE — Nel caso di rettifica dei perni è indispensabile un accurato lavaggio dei condotti di lubrificazione con benzina.

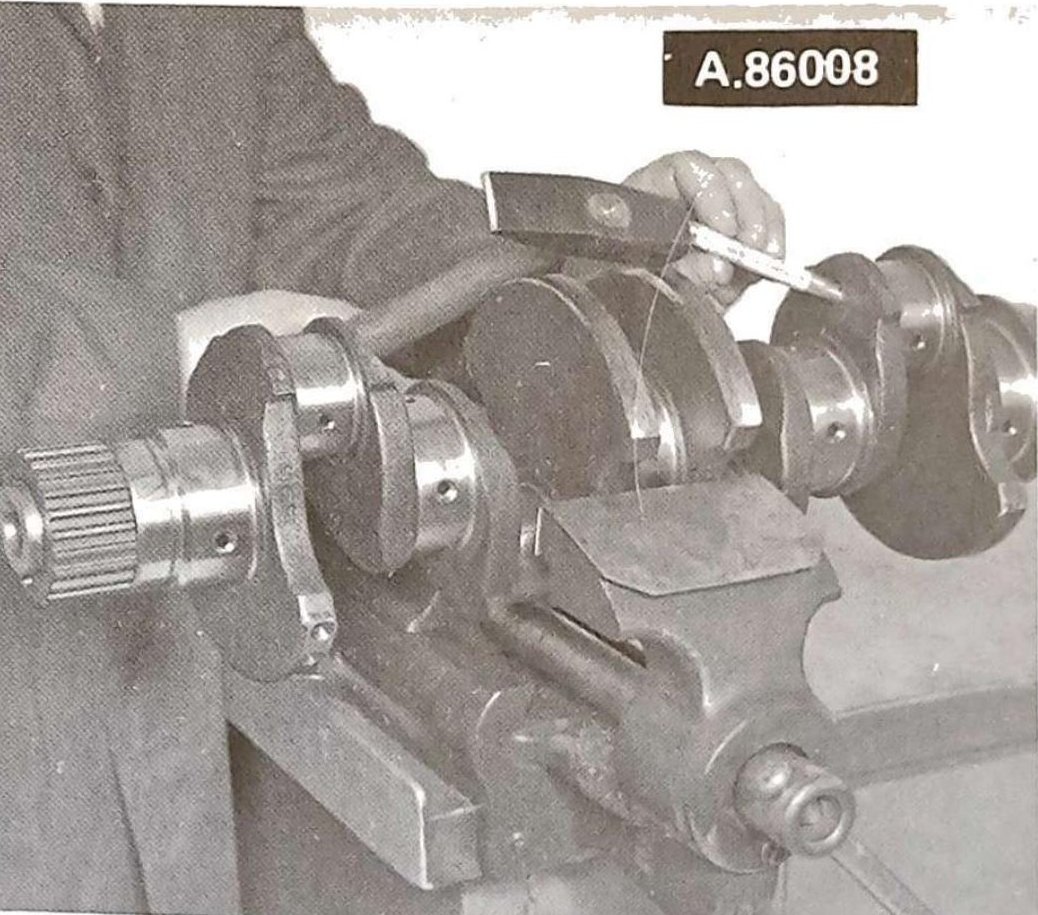

Montaggio tappi a scodellino sui condotti olio dell'albero motore con attrezzo A.86008.
Montaggio tappi a scodellino sui condotti olio dell'albero motore con attrezzo A.86008.

Montaggio tappi a scodellino

NOTA — Lo smontaggio dei tappi per condotti olio, può essere eseguito con un comune battitoio di acciaio.

Cuscinetti di banco

I cuscinetti di banco non sono intercambiabili fra di loro, in quanto quelli inseriti nel basamento superiore hanno una scanalatura per il passaggio dell'olio, mentre quelli inseriti nel basamento inferiore sono lisci.

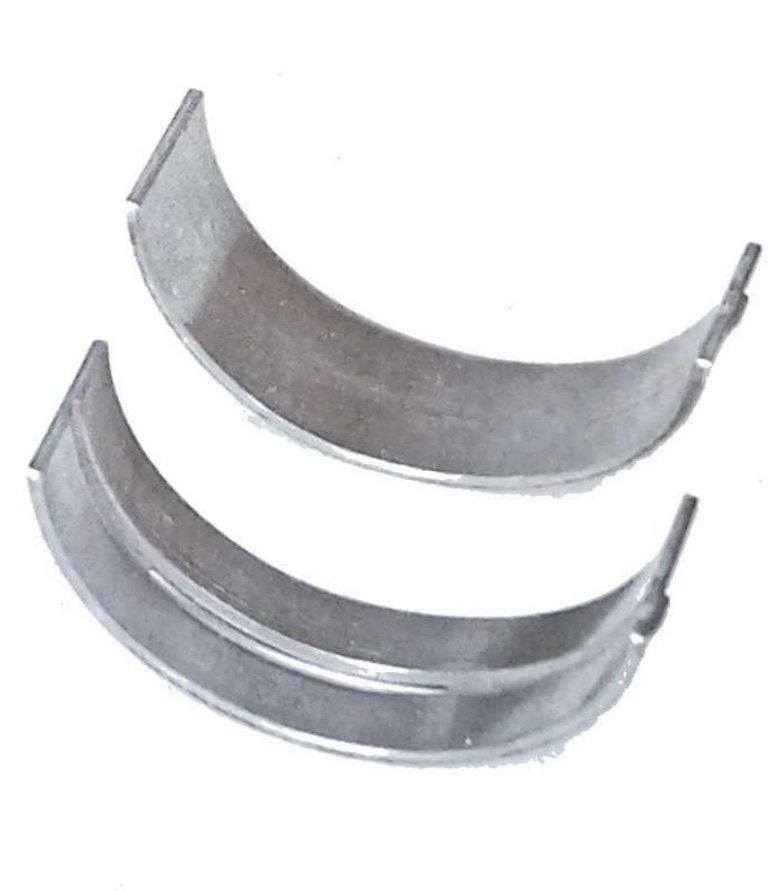

Coppia di semicuscinetti di banco: semicuscinetto superiore con scanalatura per olio (sopra) e semicuscinetto inferiore liscio (sotto).
Coppia di semicuscinetti di banco: semicuscinetto superiore con scanalatura per olio (sopra) e semicuscinetto inferiore liscio (sotto).
NOTA — I cuscinetti di banco vengono forniti di ricambio minorati sul diametro interno di: 0,254 — 0,508 mm.
IMPORTANTE — Non effettuare operazioni di adattamento sui semicuscinetti, pertanto se si riscontrano rigature o tracce di ingranamento occorre effettuarne la sostituzione. Pulire accuratamente i particolari in corso di montaggio.
