Motore

Albero motore - Cuscinetti di banco - Semianelli di spallamento - Coperchio anteriore e posteriore - Volano

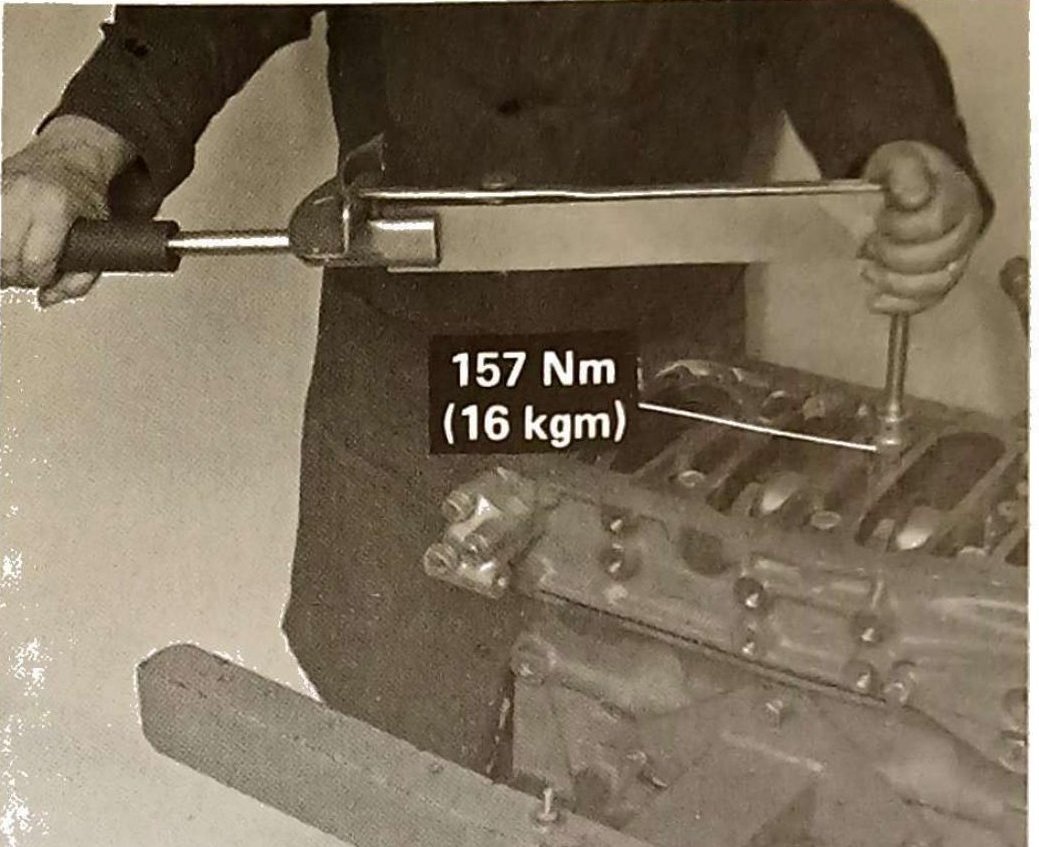

Serraggio a coppia delle viti di fissaggio del basamento inferiore con chiave dinamometrica: coppia 157 Nm (16 kgm).
Serraggio a coppia delle viti di fissaggio del basamento inferiore con chiave dinamometrica: coppia 157 Nm (16 kgm).

Serraggio a coppia delle viti di fissaggio del basamento inferiore

IMPORTANTE — Il serraggio del basamento inferiore deve avvenire in due fasi. Le viti di fissaggio devono essere preventivamente lubrificate con olio UTDM.

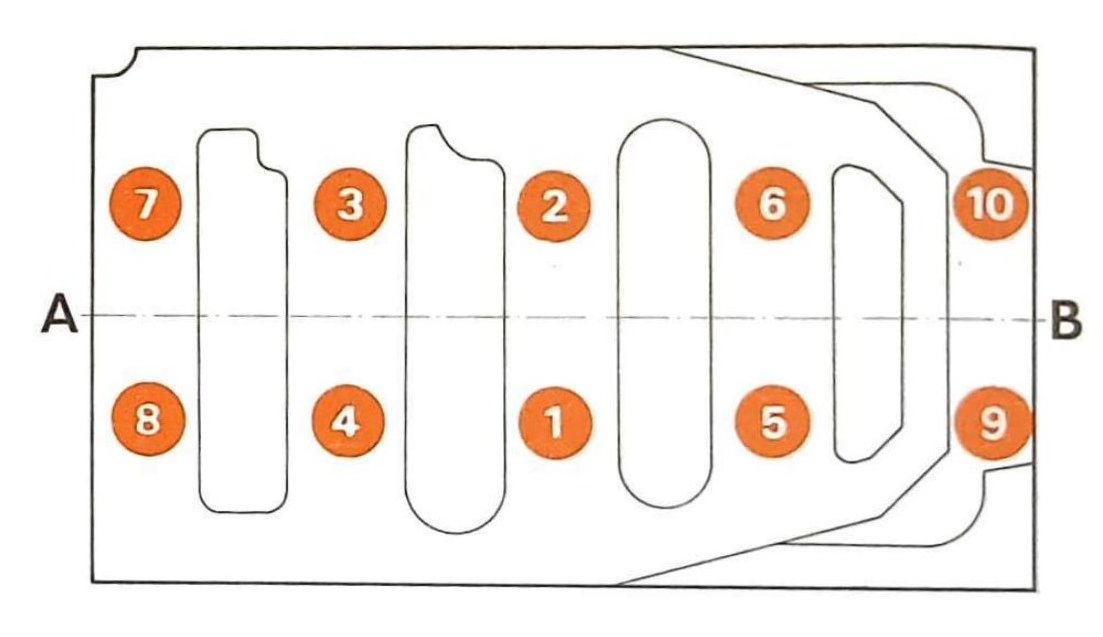

Schema dell'ordine di serraggio delle viti di fissaggio basamento inferiore al basamento superiore: sequenza numerata da 1 a 10 con asse A-B di riferimento.
Schema dell'ordine di serraggio delle viti di fissaggio basamento inferiore al basamento superiore: sequenza numerata da 1 a 10 con asse A-B di riferimento.

Schema dell'ordine di serraggio delle viti di fissaggio basamento inferiore al basamento superiore

Coppie di serraggio:

— 1ª fase, 78 Nm ( 8 kgm);
— 2ª fase, 157 Nm (16 kgm).

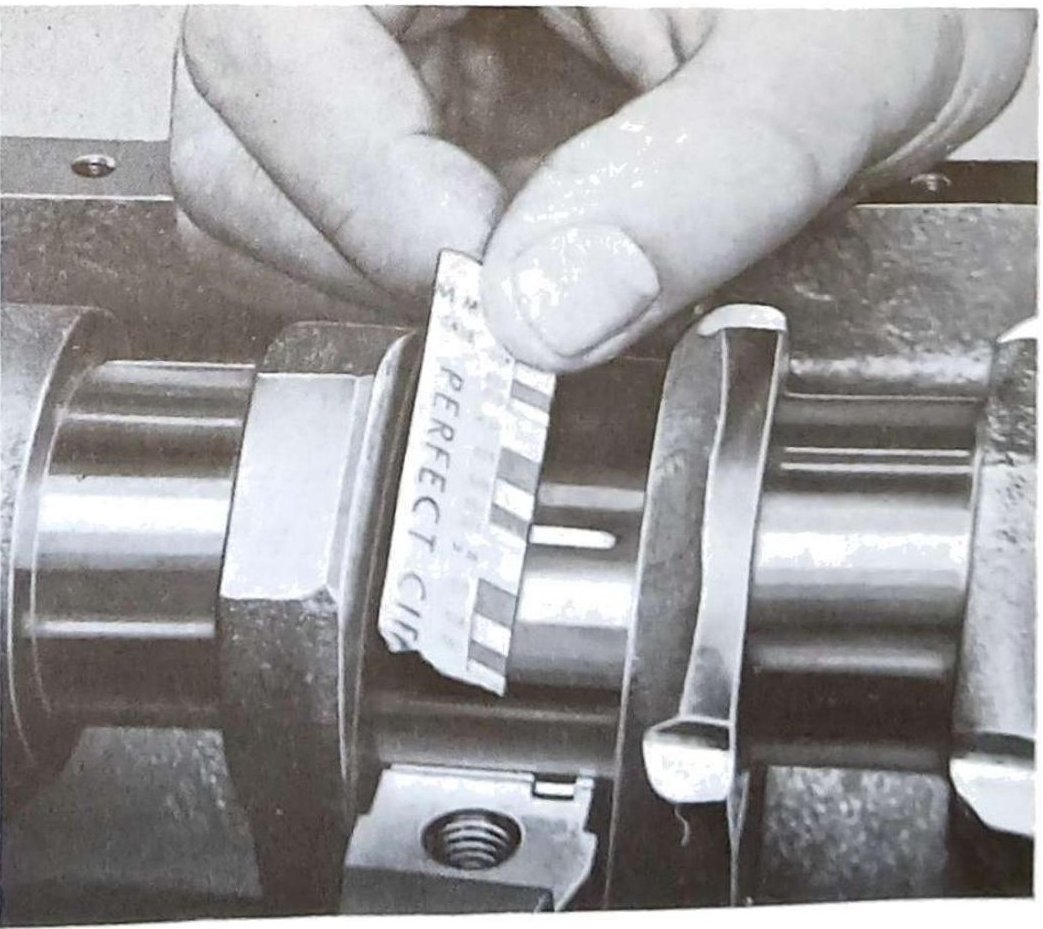

Controllo e misurazione giuoco fra perni e cuscinetti di banco tramite lettura del filo calibrato (plastigage) schiacciato sul perno di banco.
Controllo e misurazione giuoco fra perni e cuscinetti di banco tramite lettura del filo calibrato (plastigage) schiacciato sul perno di banco.

Controllo e misurazione giuoco fra perni e cuscinetti di banco

Richiudere a coppia le viti di fissaggio basamento inferiore a quello superiore.

IMPORTANTE — le parti interessate prima del montaggio definitivo con olio motore.
