DucatoDucato

Carrozzeria

Parti mobili

70.

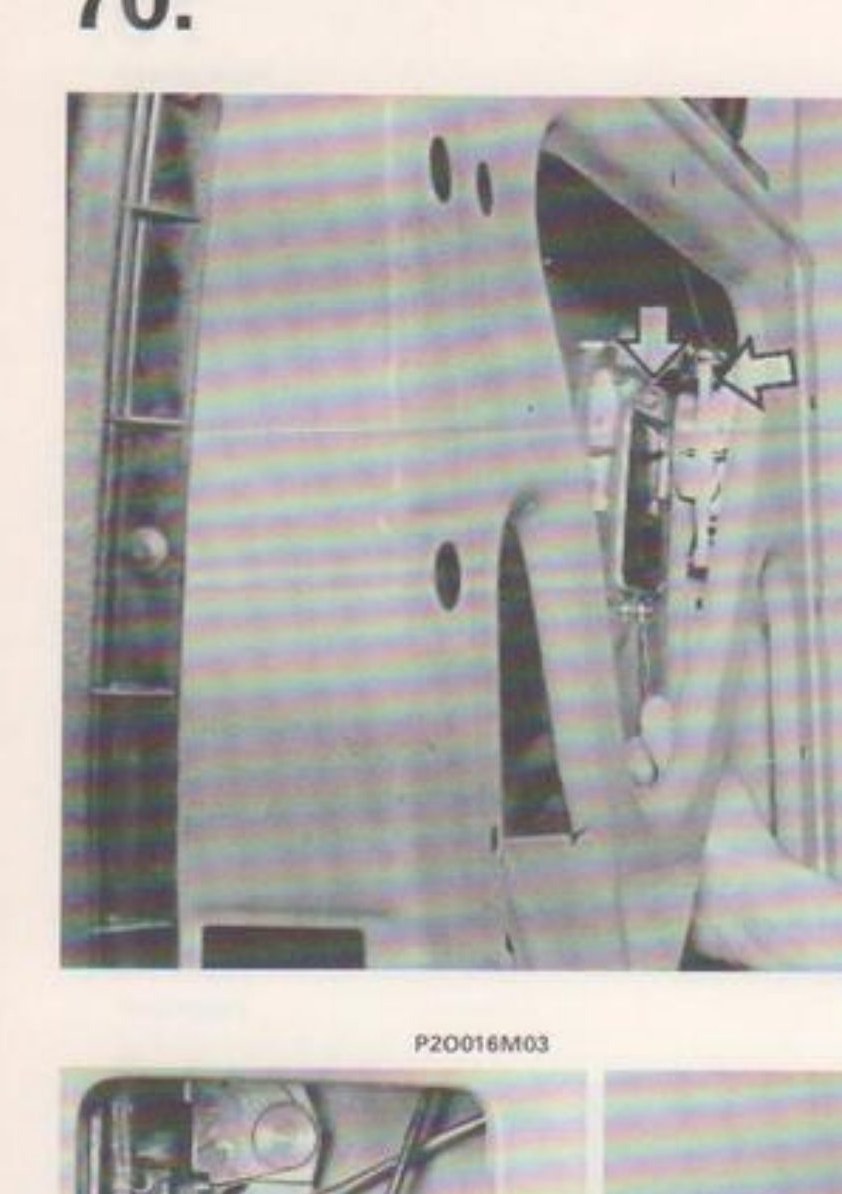

Particolare interno porta posteriore con tirante (P20018M01)

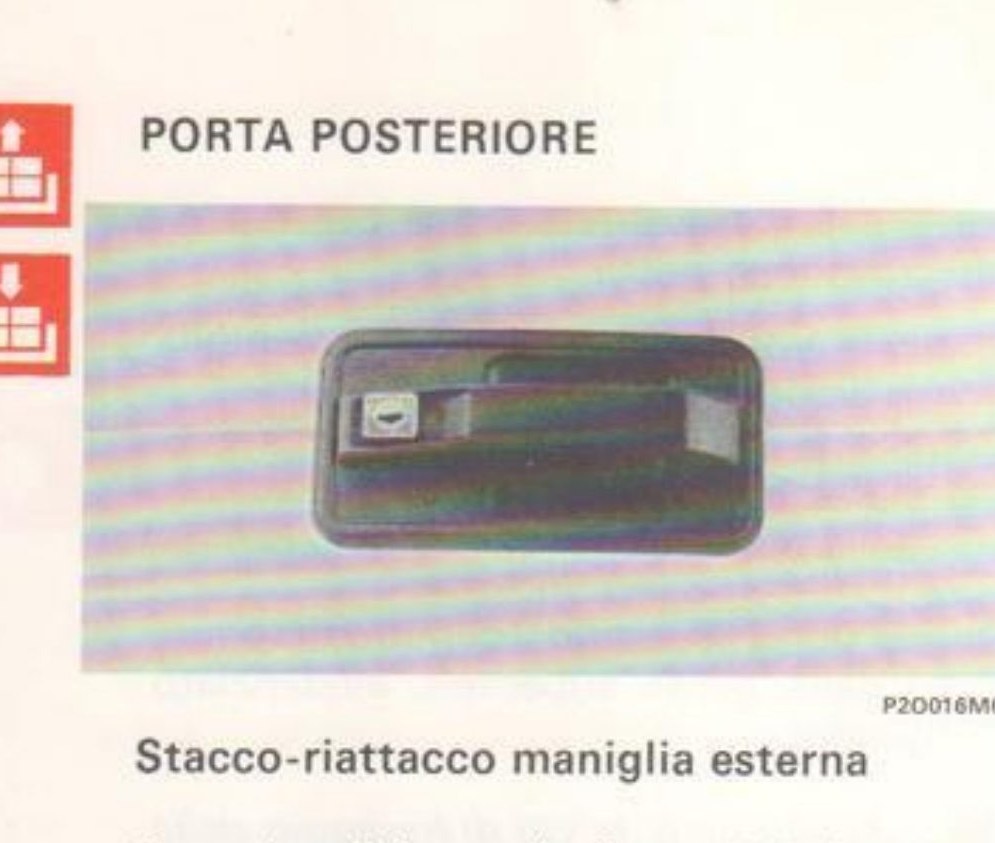

Maniglia esterna porta posteriore (P20018M02)

PORTA POSTERIORE

Stacco-riattacco maniglia esterna

Sganciare il tirante, indicato dalla freccia, svitare le viti di fissaggio della maniglia, quindi rimuoverla.

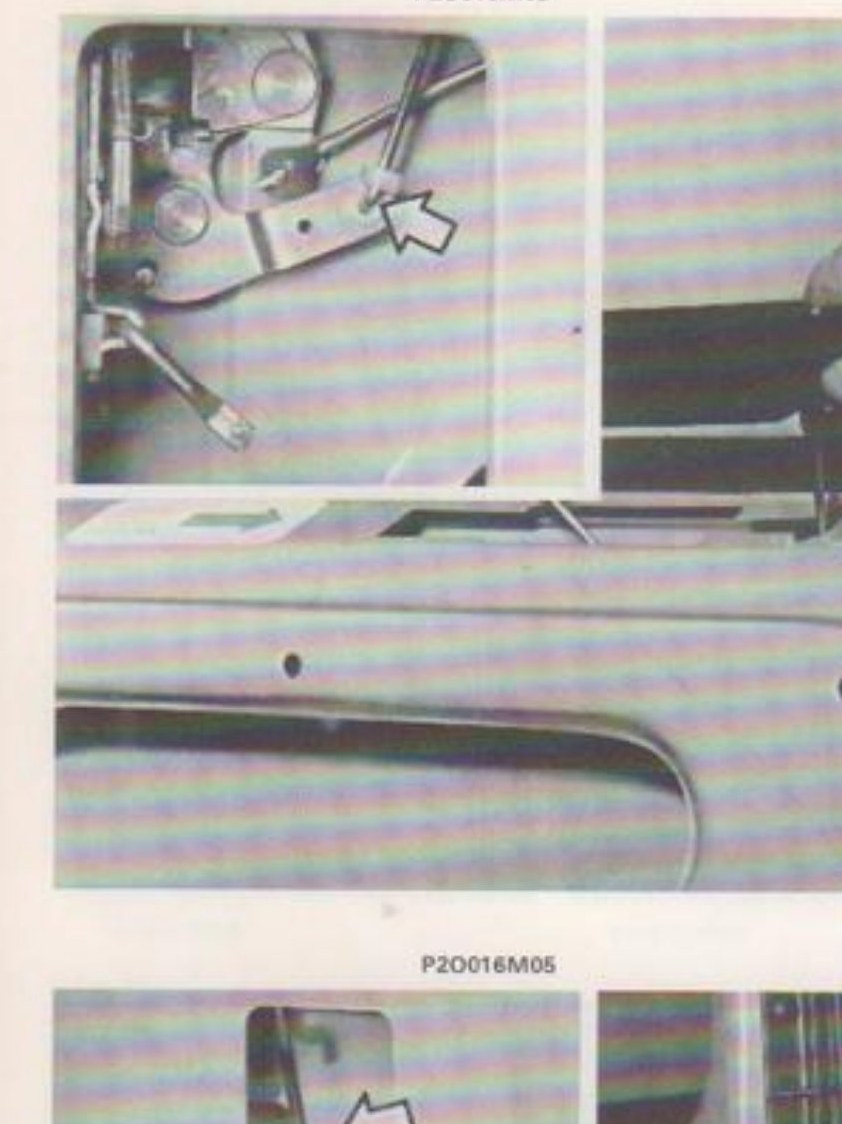

Gruppo rinvio comando e blocco serratura (P20018M03)

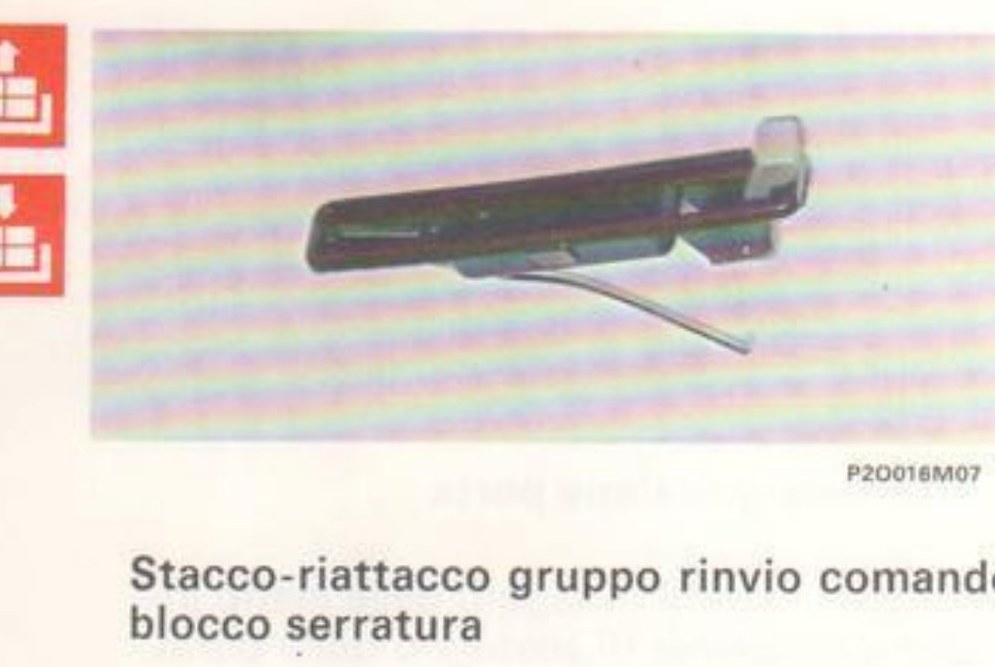

Smontaggio gruppo rinvio comando (P20018M07 / P20018M04)

Stacco-riattacco gruppo rinvio comando e blocco serratura

Scollegare il tirante, evidenziato nel riquadro;
sganciare la molletta di ritegno ed estrarre il gruppo completo.

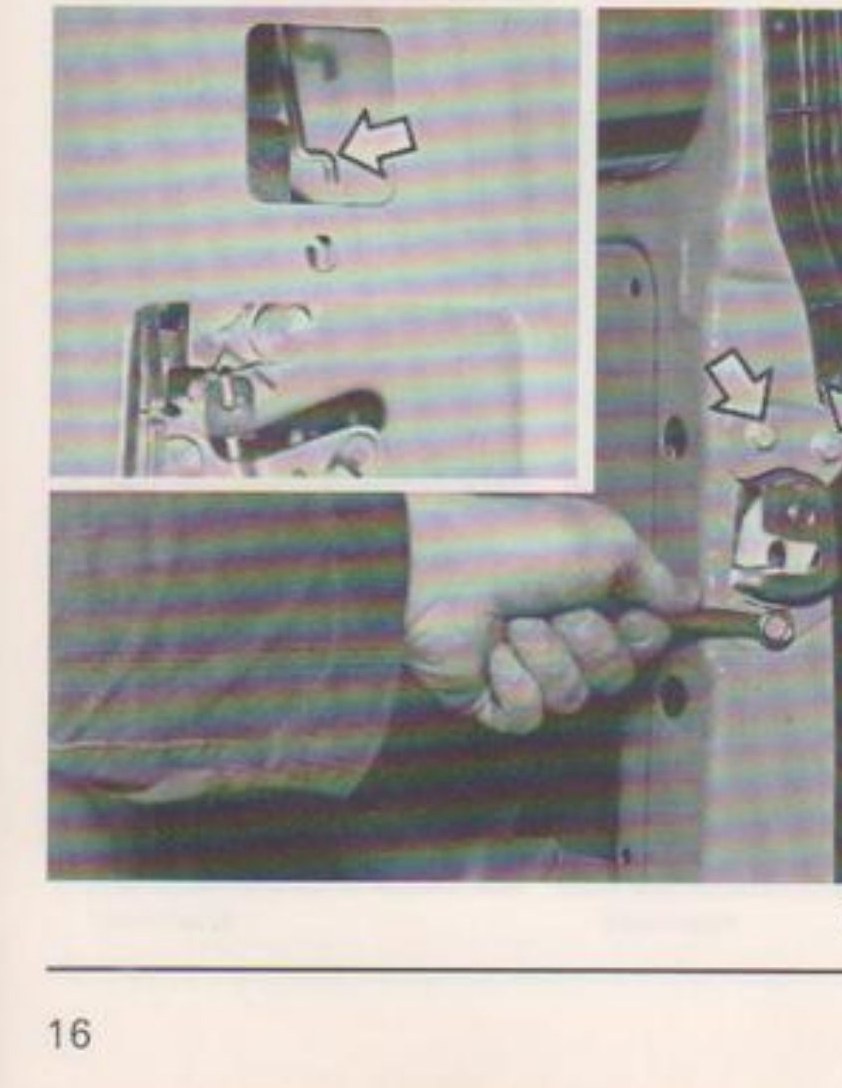

Scontrino di chiusura serratura (P20018M05 / P20018M06)

Stacco-riattacco scontrino di chiusura serratura

Scollegare il tirante, indicato nel riquadro;
svitare le viti di fissaggio dello scontrino di chiusura serratura ed estrarlo.

Stampato n° 505.423

16
