Carrozzeria

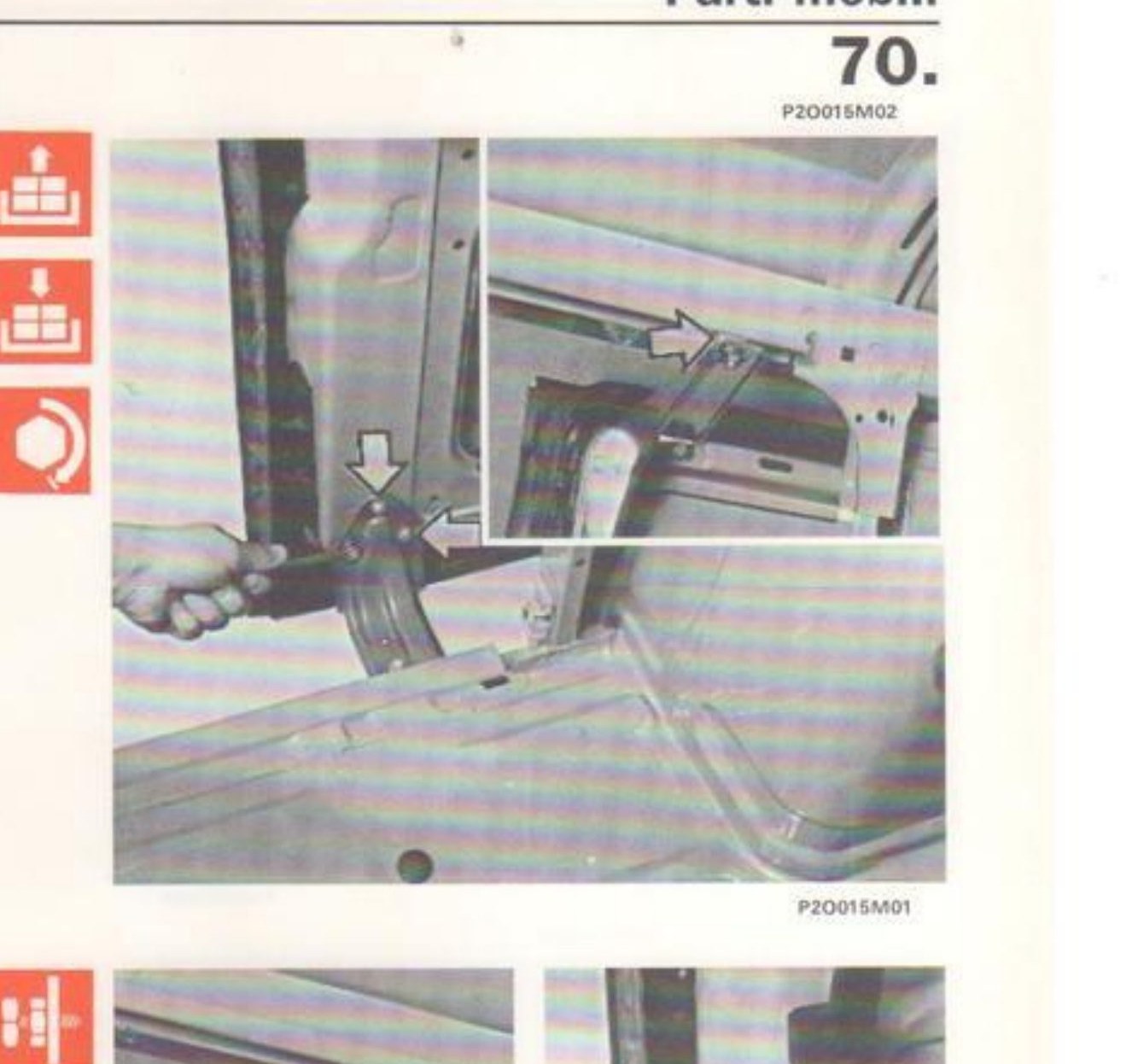

Stacco-riattacco porta

• Svitare le viti di fissaggio della maniglia esterna (vedere pagina precedente);
• smontare le viti di fissaggio della staffa inferiore di supporto della porta scorrevole, evidenziate nella figura;
• sfilare la porta liberando il cilindro di scorrimento dalla guida superiore, evidenziato nel riquadro.

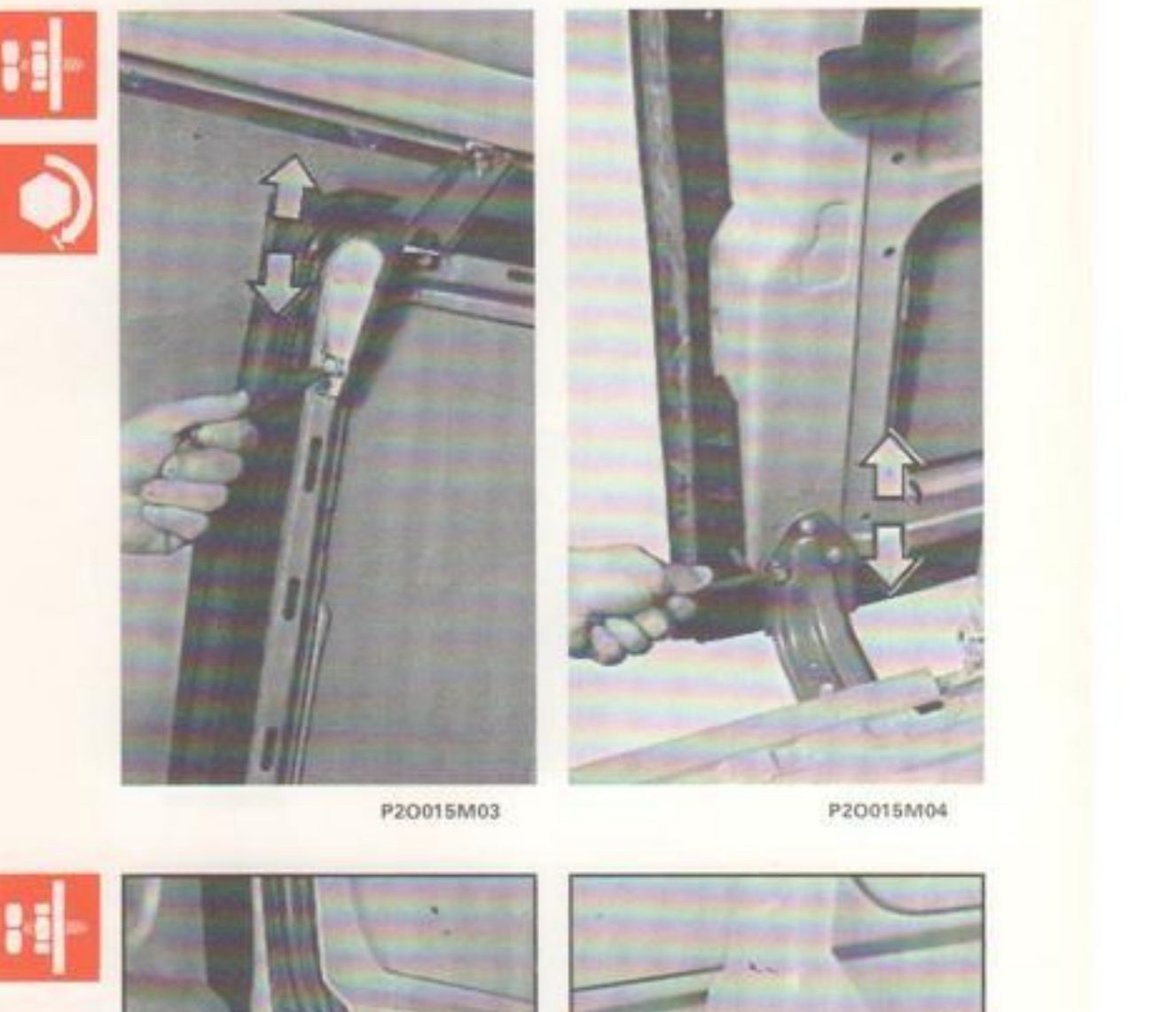

Registrazione posizione porta

• Allentare le viti di fissaggio delle staffe inferiore e superiore di sostegno della porta;
• registrare la posizione della porta; le frecce indicano i movimenti consentiti per la registrazione;
• a registrazione effettuata, serrare le viti alla coppia prescritta: 7,4 daNm.

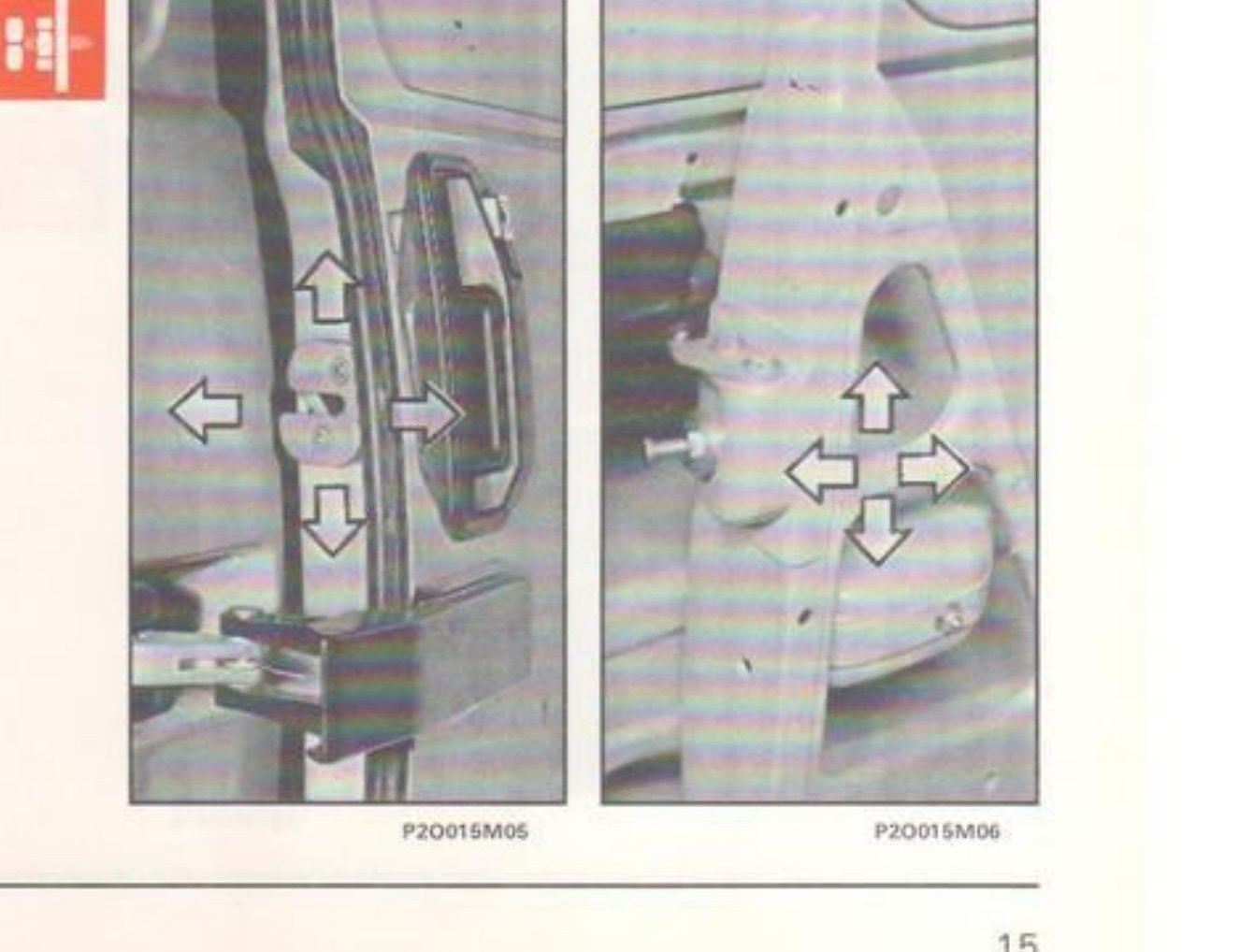

Registrazione serratura porta e dispositivo di blocco porta in posizione di completa apertura
