DucatoDucato diesel · Versione camioncino

Impianto elettrico

Schema
55.

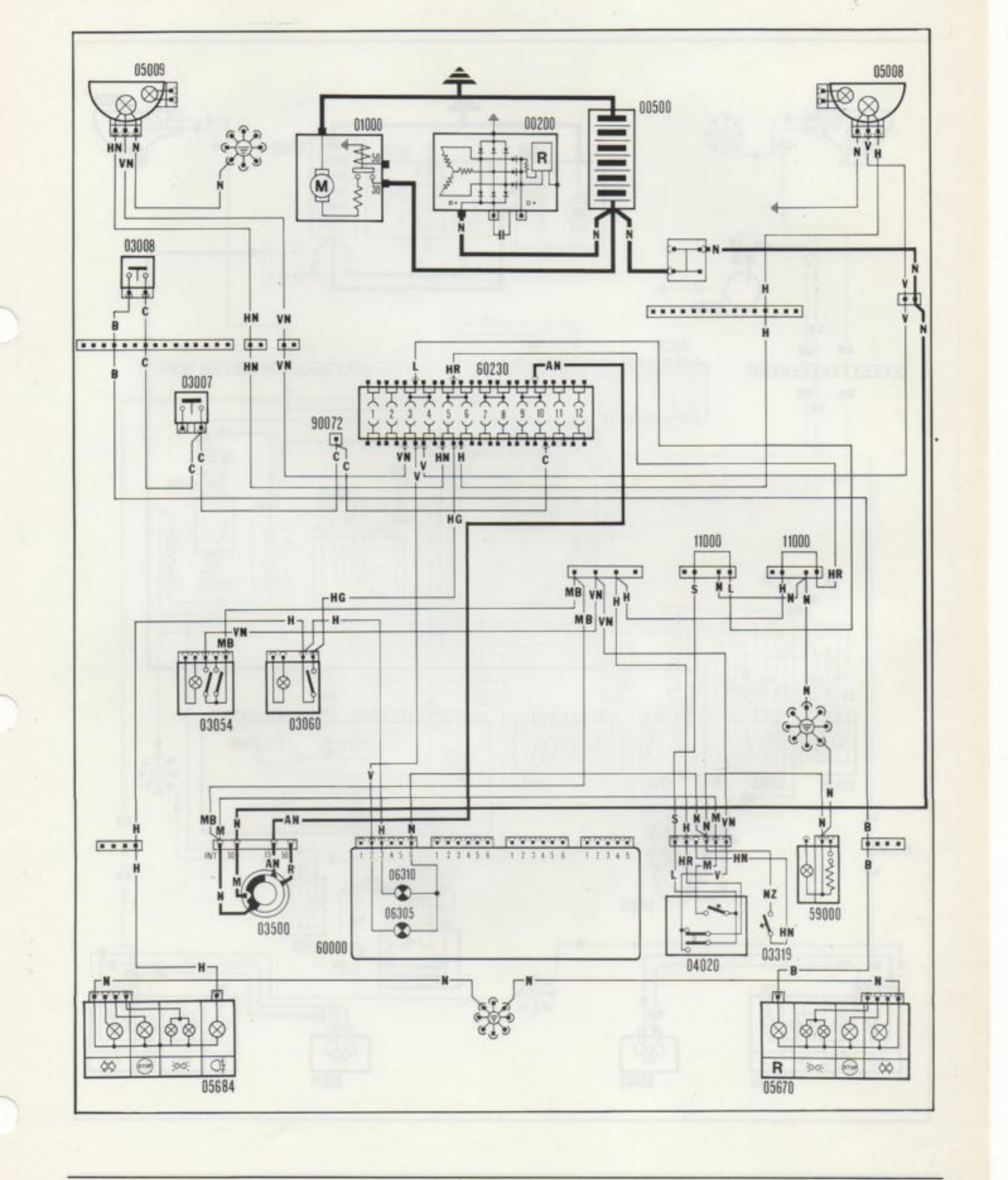

Illuminazione anabbagliante — Illuminazione abbagliante e relativo indicatore ottico — Luci retromarcia — Luci retronebbia e relativo indicatore ottico — Lampi luce (vedi legenda a pag. 27).

Schema elettrico: illuminazione anabbagliante, abbagliante e indicatore ottico, luci retromarcia, retronebbia e indicatore ottico, lampi luce. Componenti: 05005, 05008, 00500, 00200, 01000, 03008, 03007, 90072, 60230, 11000, 03054, 03060, 03319, 03500, 06310, 06305, 60000, 04020, 59000, 05684, 05670.
Schema elettrico: illuminazione anabbagliante, abbagliante e indicatore ottico, luci retromarcia, retronebbia e indicatore ottico, lampi luce. Componenti: 05005, 05008, 00500, 00200, 01000, 03008, 03007, 90072, 60230, 11000, 03054, 03060, 03319, 03500, 06310, 06305, 60000, 04020, 59000, 05684, 05670.
23
