DucatoDucato diesel · Versione camioncino

Impianto elettrico

Schema
55.

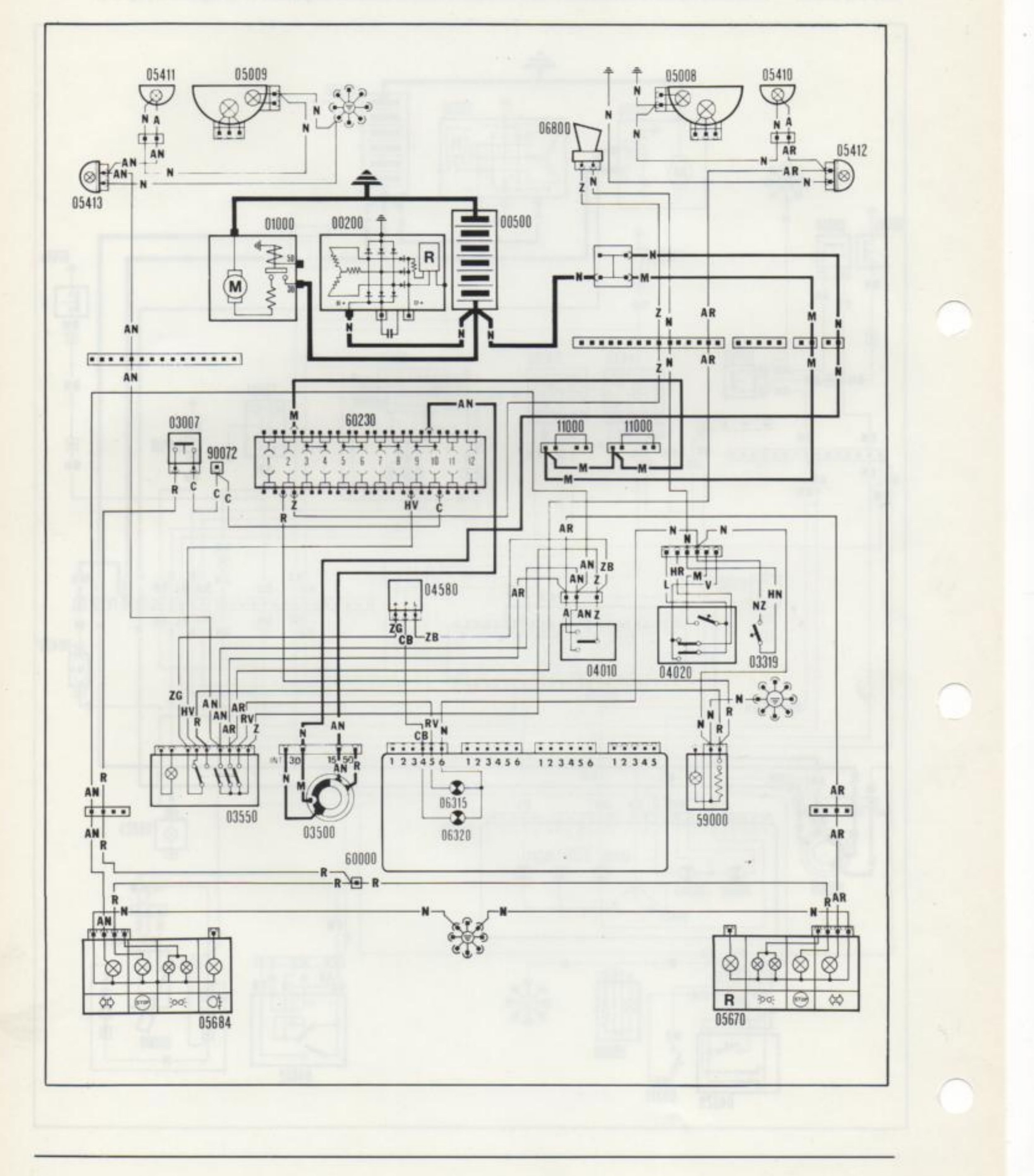

Luci direzione — Luci emergenza — Luci arresto vettura — Avvisatore acustico (vedi legenda a pag. 27).

Schema elettrico: luci direzione, luci emergenza, luci arresto vettura e avvisatore acustico. Componenti contrassegnati: 05411, 05009, 05413, 05008, 05410, 05412, 06800, 01000, 00200, 00500, 03067, 90072, 60230, 11000, 04580, 04010, 04020, 03315, 03550, 03500, 06315, 06320, 60000, 59000, 05604, 05670.
Schema elettrico: luci direzione, luci emergenza, luci arresto vettura e avvisatore acustico. Componenti contrassegnati: 05411, 05009, 05413, 05008, 05410, 05412, 06800, 01000, 00200, 00500, 03067, 90072, 60230, 11000, 04580, 04010, 04020, 03315, 03550, 03500, 06315, 06320, 60000, 59000, 05604, 05670.
22
