DucatoDucato diesel

Impianto elettrico

Schema
55.

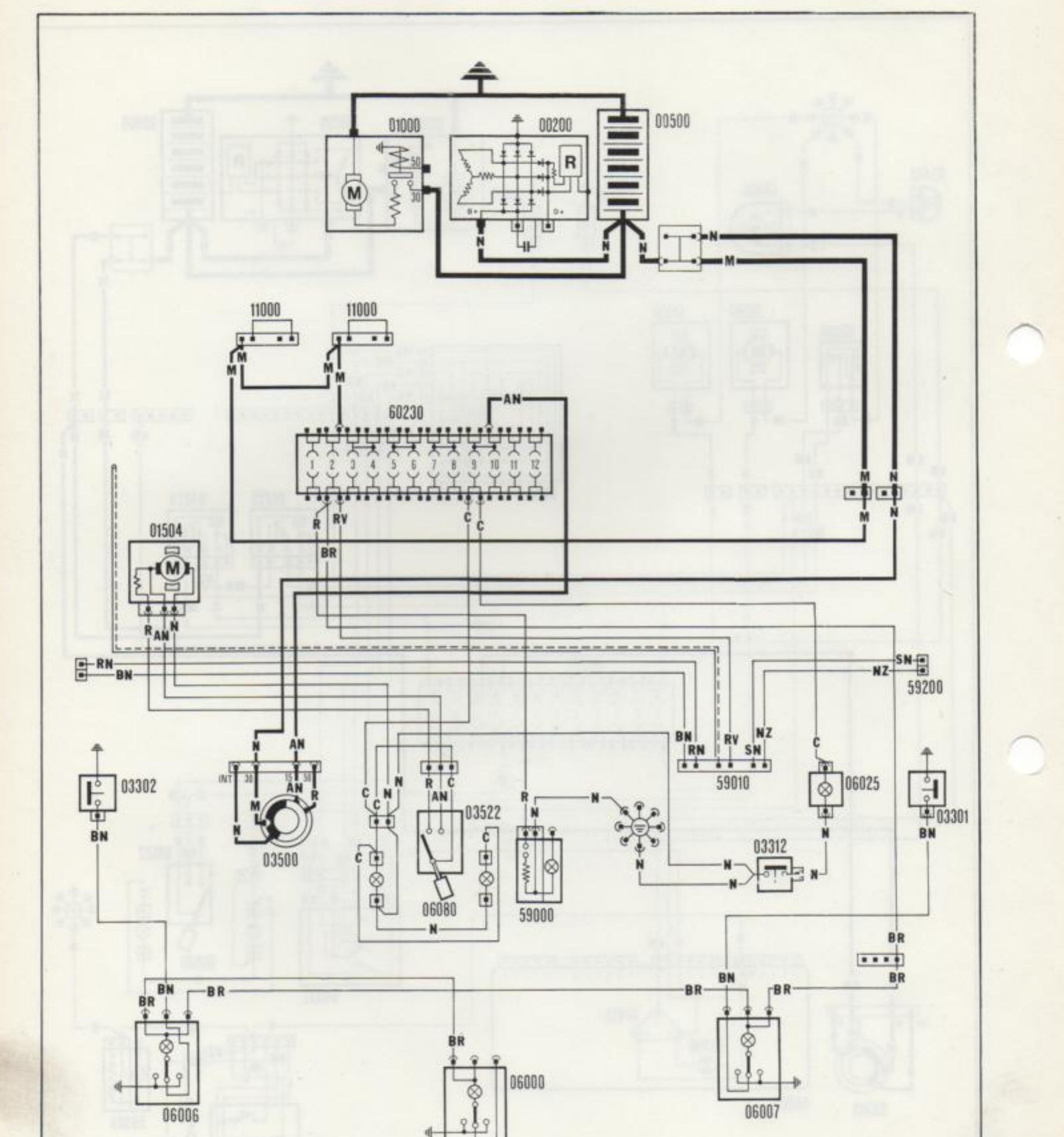

Illuminazione interno vettura — illuminazione comandi riscaldatore — Ventilazione interno vettura — Accendisigari — Predisposizione autoradio (vedi legenda a pag. 27).

Schema elettrico: illuminazione interno vettura, comandi riscaldatore, ventilazione, accendisigari e predisposizione autoradio. Componenti: 01000, 00200, 00500, 11000, 60230, 01504, 03302, 03500, 03522, 06080, 59000, 03312, 59010, 59200, 06025, 03301, 06006, 06000, 06007.
Schema elettrico: illuminazione interno vettura, comandi riscaldatore, ventilazione, accendisigari e predisposizione autoradio. Componenti: 01000, 00200, 00500, 11000, 60230, 01504, 03302, 03500, 03522, 06080, 59000, 03312, 59010, 59200, 06025, 03301, 06006, 06000, 06007.
20
