Ducato 1986 · Manuale Officina ←→Vedi originale256 / 286Indice
DucatoDucato diesel

Impianto elettrico

Schema
55.

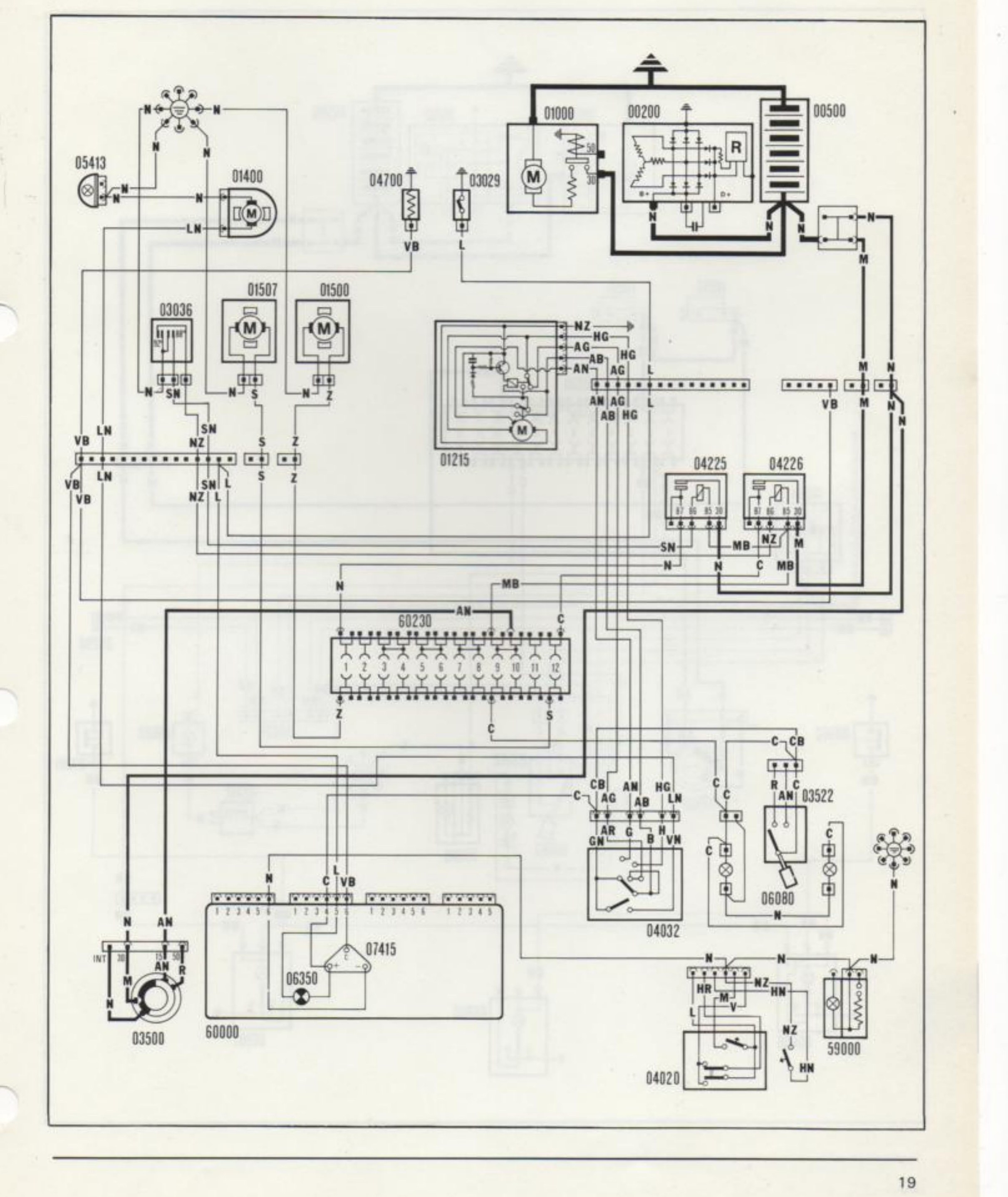

Termometro liquido raffreddamento motore e indicatore ottico di eccessiva temperatura — Raffreddamento radiatore motore — Tergicristallo — Elettropompa lavacristallo (vedi legenda a pag. 27).

Schema elettrico: termometro liquido raffreddamento motore e indicatore ottico di eccessiva temperatura, raffreddamento radiatore motore, tergicristallo, elettropompa lavacristallo. Componenti: 05413, 01400, 04700, 03029, 03036, 01507, 01500, 01000, 00200, 00500, 01215, 04225, 04226, 00230, 03522, 06080, 04032, 03500, 60000, 06350, 07415, 59000, 04020.
Schema elettrico: termometro liquido raffreddamento motore e indicatore ottico di eccessiva temperatura, raffreddamento radiatore motore, tergicristallo, elettropompa lavacristallo. Componenti: 05413, 01400, 04700, 03029, 03036, 01507, 01500, 01000, 00200, 00500, 01215, 04225, 04226, 00230, 03522, 06080, 04032, 03500, 60000, 06350, 07415, 59000, 04020.
19
