Sospensioni e ruote

Sospensione posteriore
44.

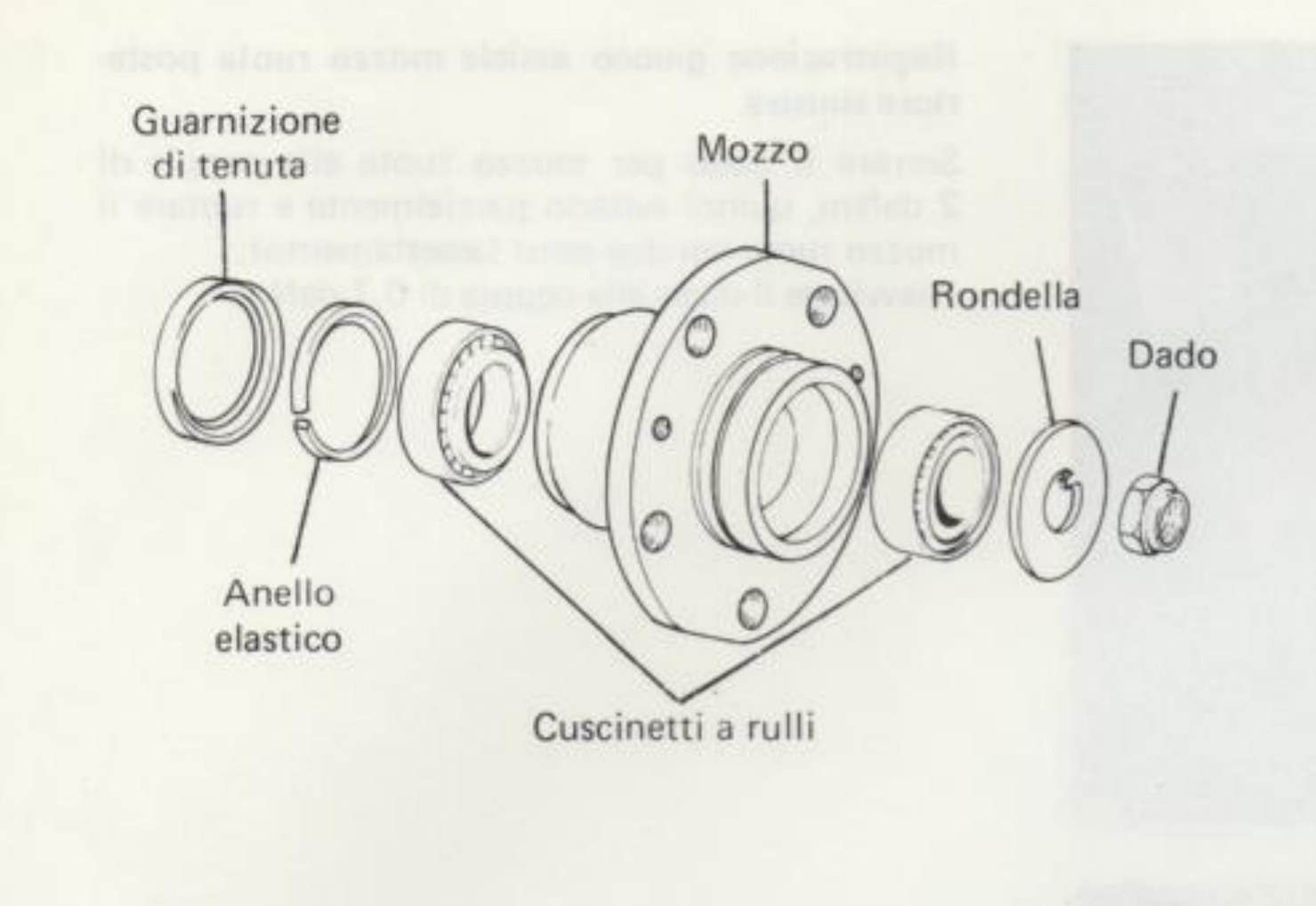

Vista esplosa del mozzo posteriore: guarnizione di tenuta, anello elastico, cuscinetti a rulli, mozzo, rondella, dado
Vista esplosa del mozzo posteriore: guarnizione di tenuta, anello elastico, cuscinetti a rulli, mozzo, rondella, dado

Controllo dei particolari componenti il mozzo

Verificare che le sedi per cuscinetti sul mozzo siano esenti da rigature o segni di usura; che i cuscinetti non presentino punti di surriscaldamento od usura eccessiva pena la loro sostituzione.

Le guarnizioni di tenuta vanno sempre sostituite.

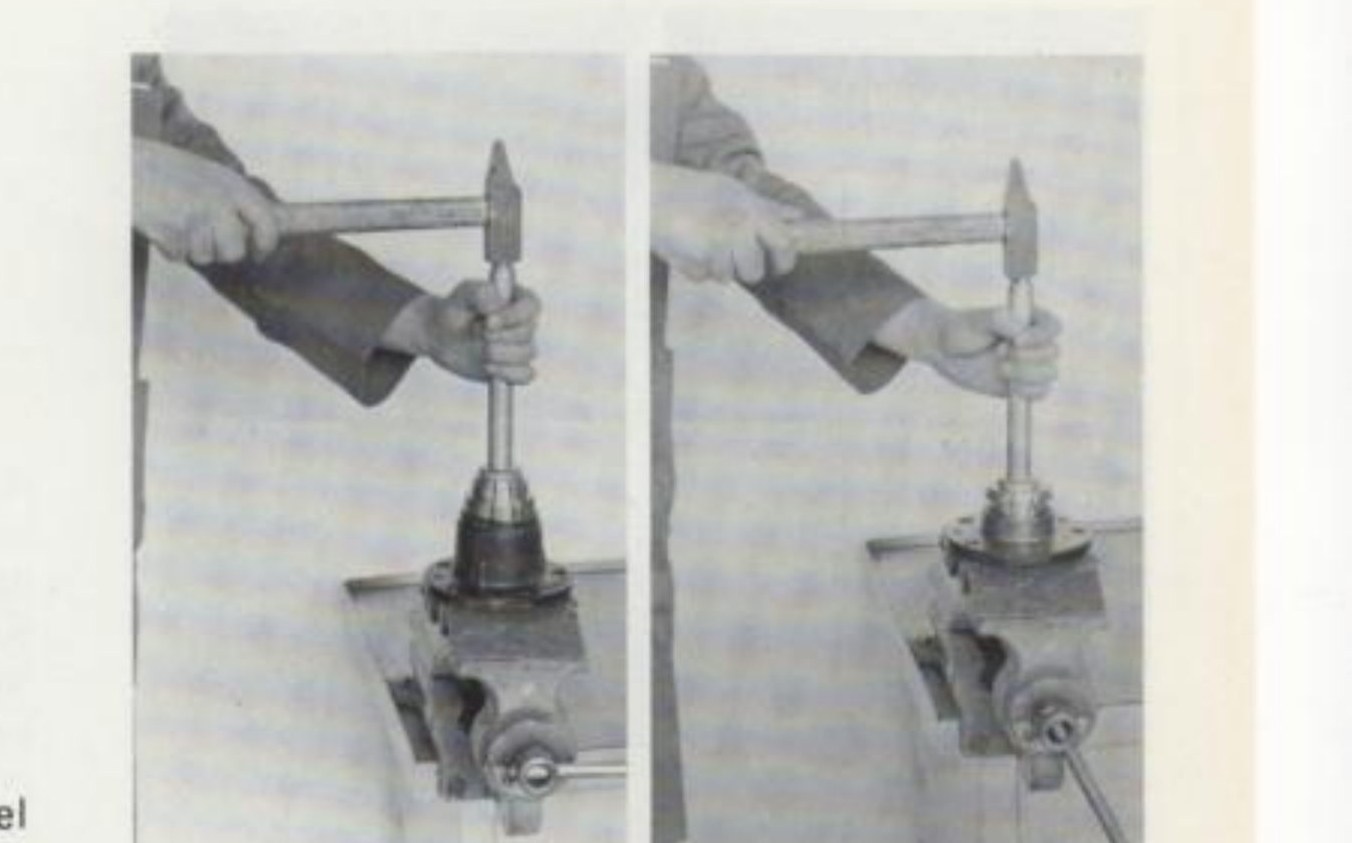

Montaggio degli anelli esterni dei cuscinetti nel mozzo con attrezzo (due fasi)
Montaggio degli anelli esterni dei cuscinetti nel mozzo con attrezzo (due fasi)

Montaggio anelli esterni cuscinetti nel mozzo

Per montare gli anelli esterni cuscinetti nel mozzo, utilizzare l'attrezzo 1874540000 con impugnatura 1874365000.

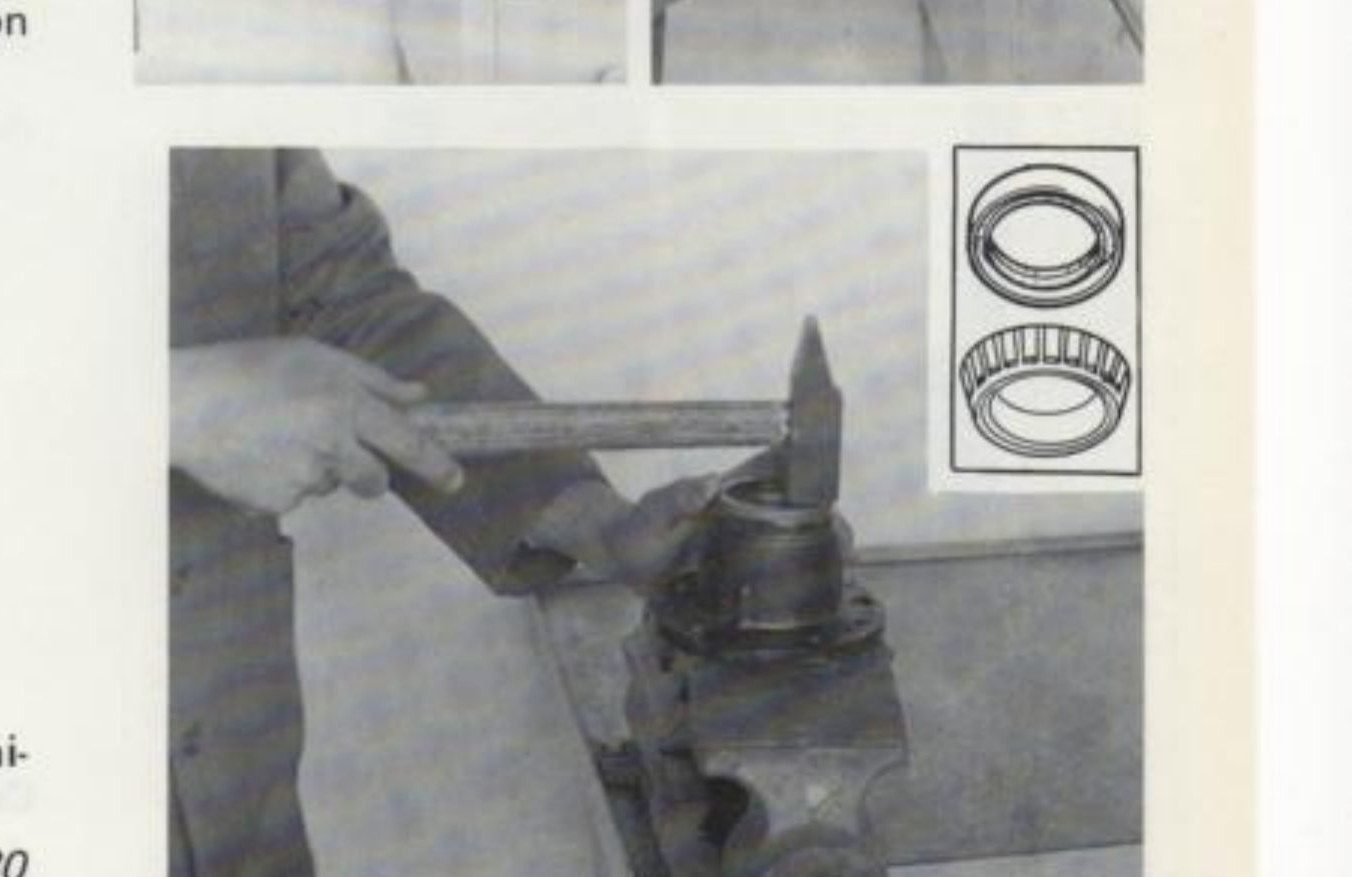

Montaggio dell'anello interno del cuscinetto e della guarnizione di tenuta con attrezzo
Montaggio dell'anello interno del cuscinetto e della guarnizione di tenuta con attrezzo

Montaggio anello interno cuscinetto e guarnizione di tenuta

NOTA — Distribuire (prima del montaggio) 80 grammi di lubrificante "GRAS/I/EP" nella zona periferica della camera compresa tra gli anelli esterni dei cuscinetti.
