Ducato

Sospensioni e ruote

Sospensione anteriore

44.

MONTANTE − MOZZO

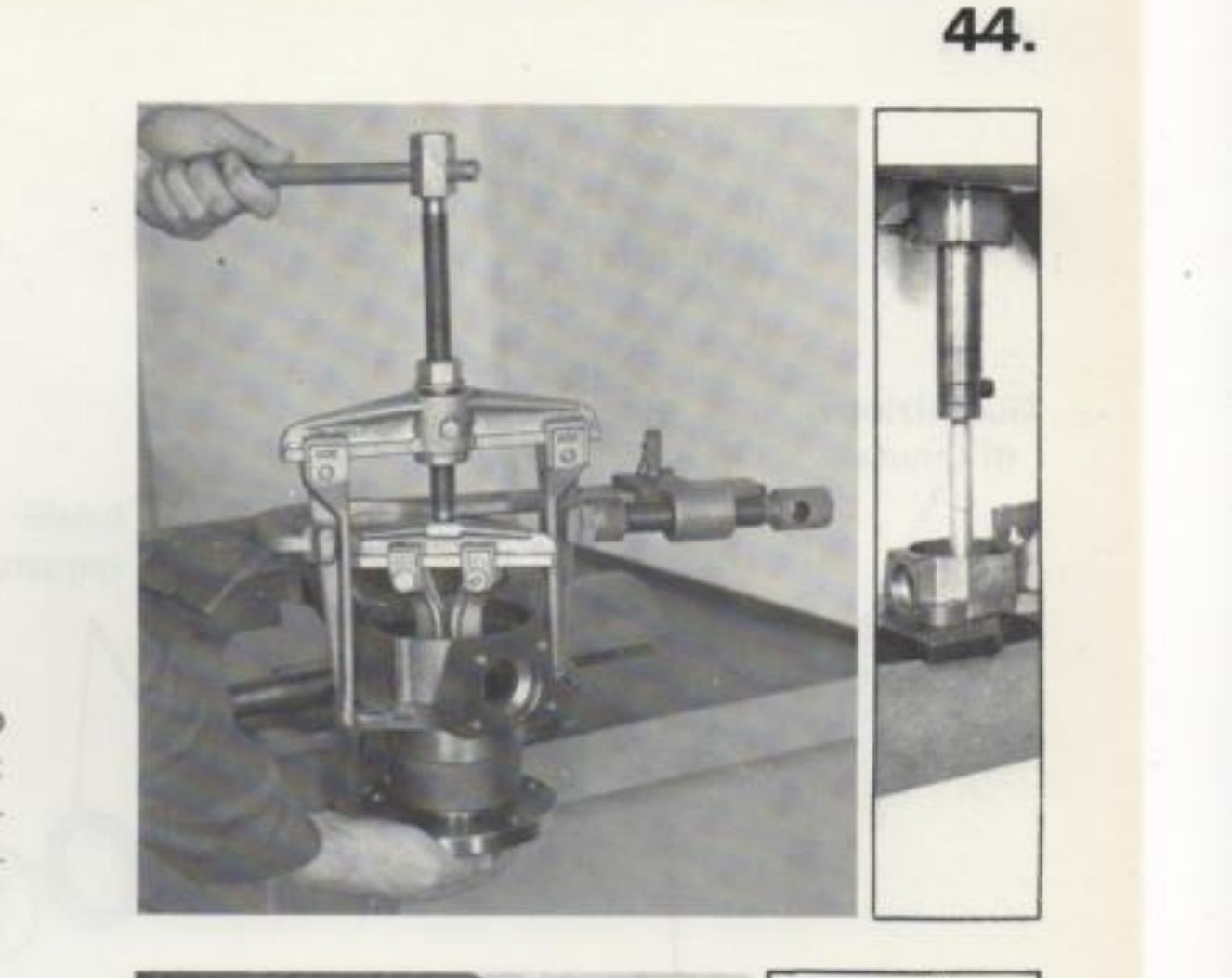

Smontaggio del mozzo dal montante con estrattore universale

Smontaggio mozzo dal montante

Lo smontaggio del mozzo può essere effettuato servendosi dell'estrattore universale composto di: 1840005000 · 1840005002 · 1840005108 · 1840005312 · 1840005303 · 1840005400 oppure mediante pressa idraulica.

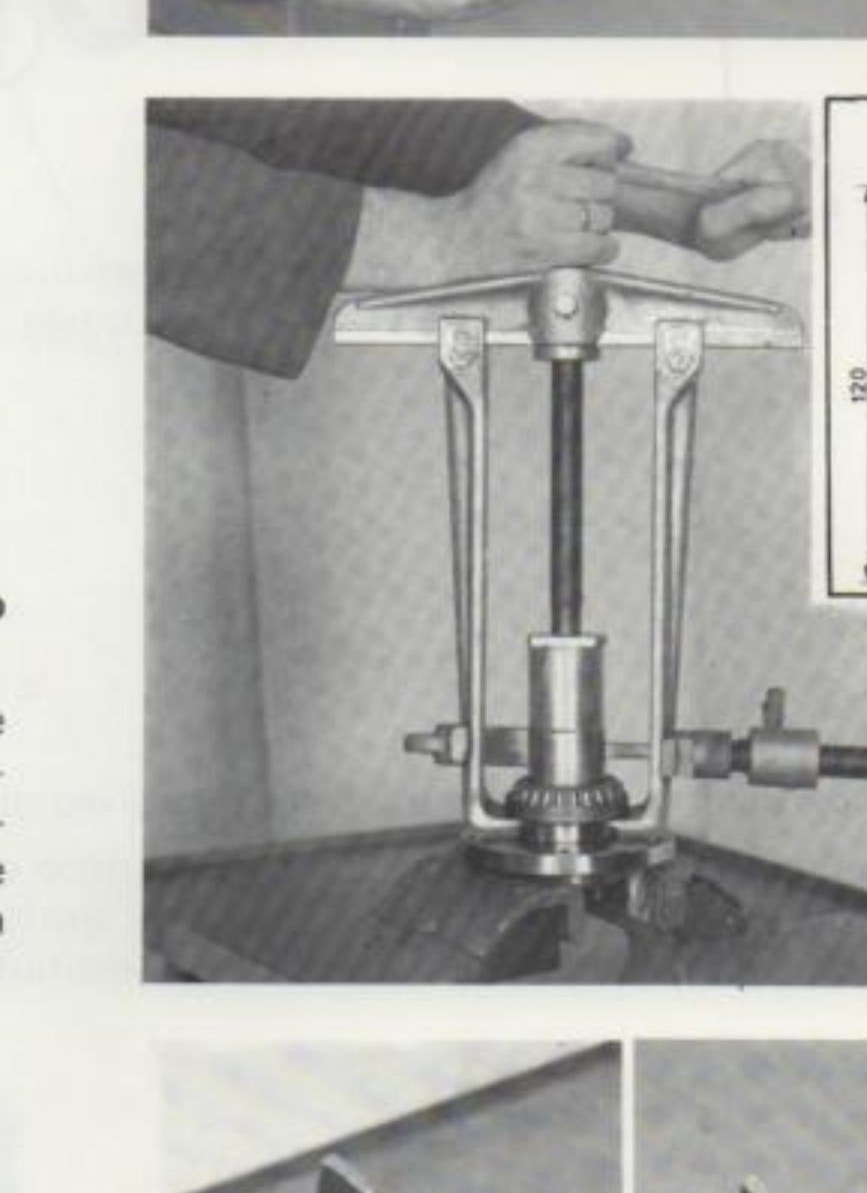

Smontaggio dell'anello interno del cuscinetto esterno dal mozzo con estrattore universale

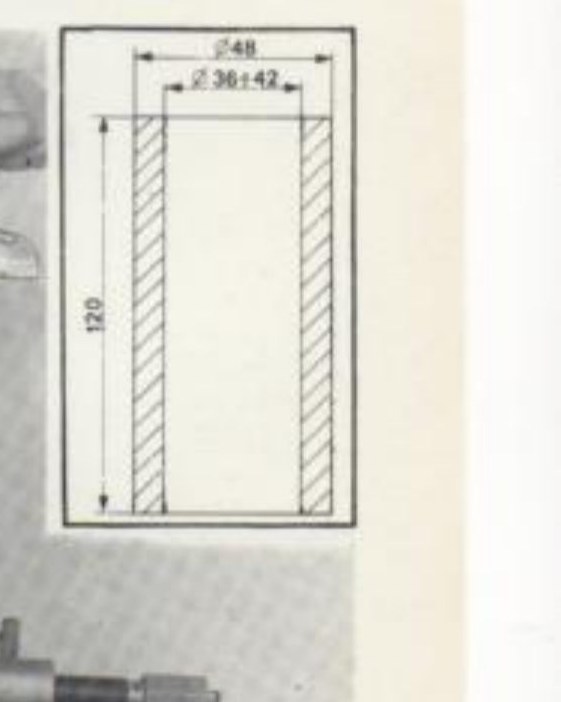

Dimensioni del distanziale da costruire in loco: ⌀ 48; ⌀ 36 ± 42; altezza 50

Smontaggio anello interno cuscinetto esterno dal mozzo

Lo smontaggio si effettua mediante estrattore universale composto di: 1840005000 · 1840005004 · 1840005306 · 1840005400 · 1840005501 e con l'ausilio di un distanziale da costruire in loco, delle dimensioni indicate in figura.

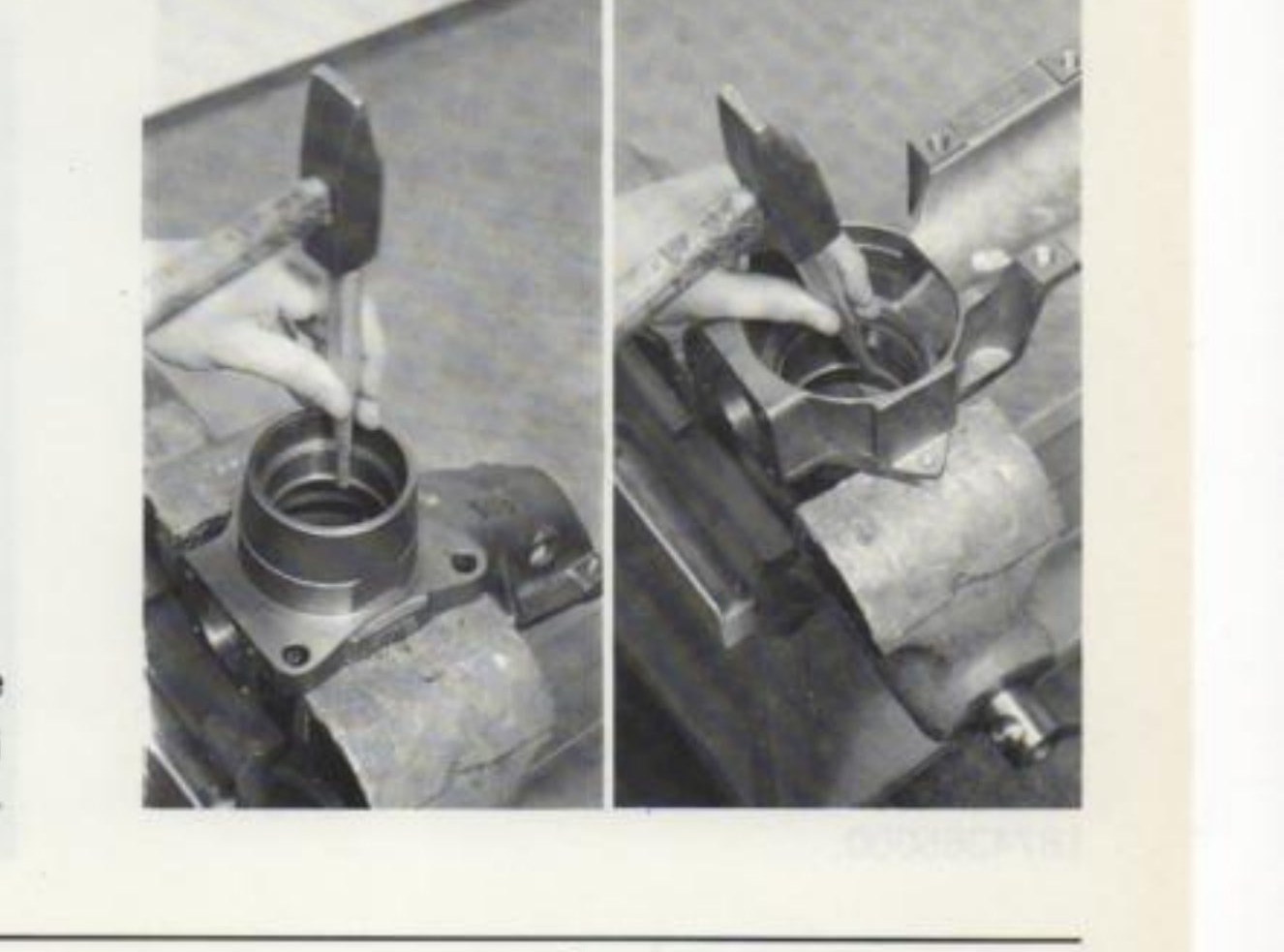

Smontaggio degli anelli esterni dei cuscinetti dal montante con battitoio di acciaio

Smontaggio anelli esterni cuscinetti dal montante

Lo smontaggio degli anelli esterni cuscinetti si effettua con un comune battitoio di acciaio.
