Sospensioni e ruote

Sospensione anteriore
44.

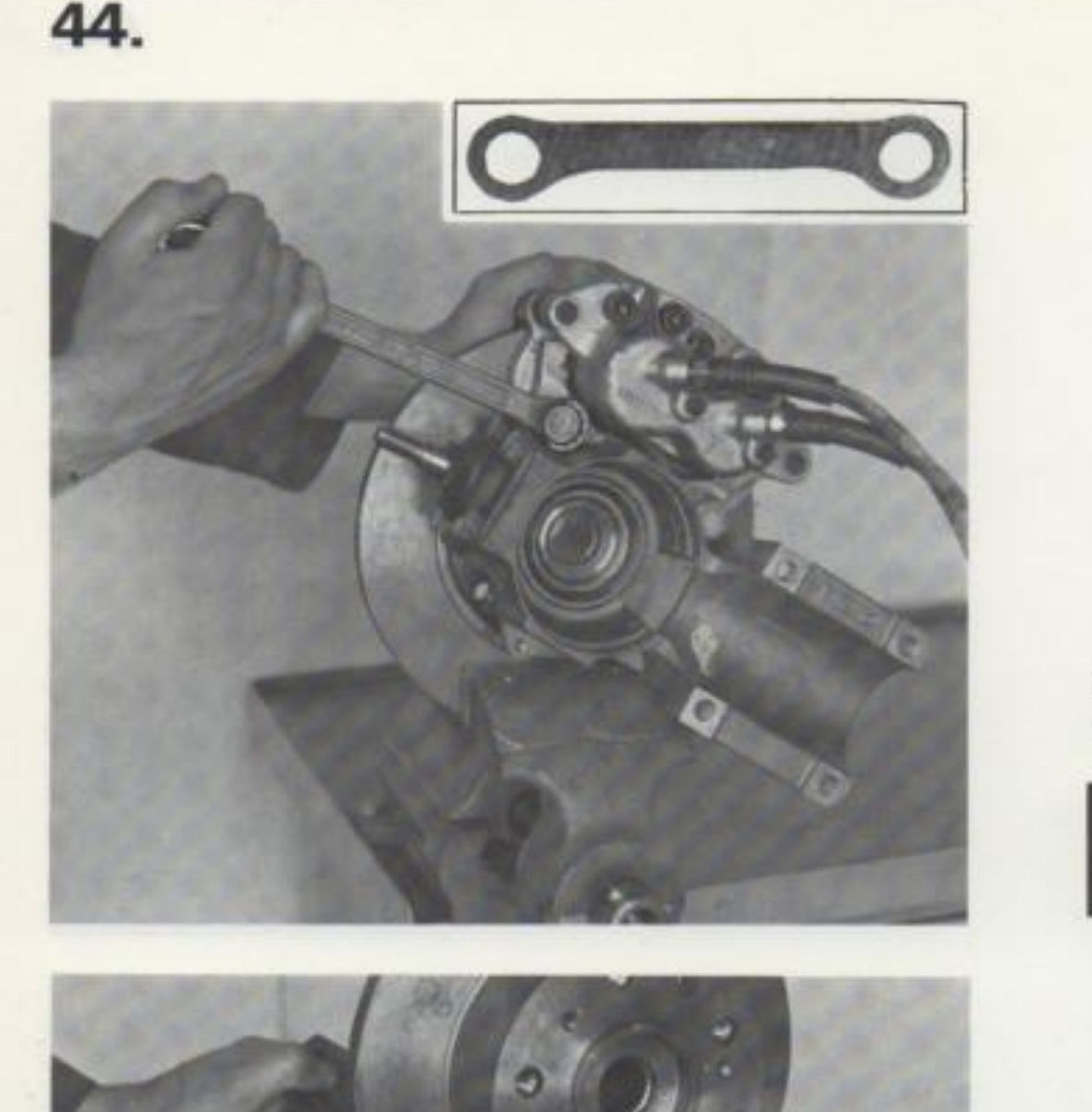

Smontaggio complessivo pinza e staffa sostegno pinza; nel riquadro la piastrina evidenziata
Smontaggio complessivo pinza e staffa sostegno pinza; nel riquadro la piastrina evidenziata

Smontaggio - montaggio complessivo pinza e staffa sostegno pinza

NOTA — La piastrina evidenziata nel riquadro va inserita tra montante e staffa sostegno pinza.

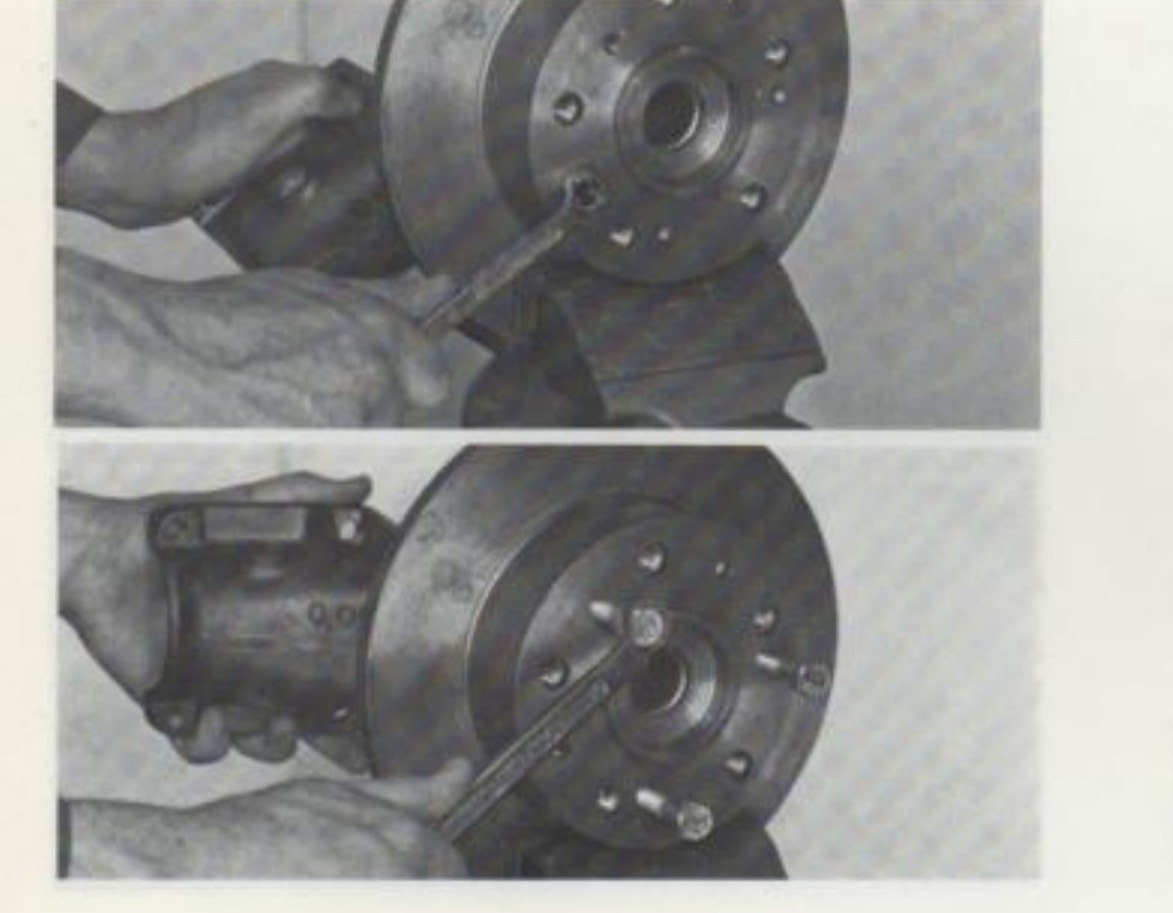

Disco freno e mozzo
Disco freno e mozzo

Smontaggio - montaggio disco freno

Per agevolare lo smontaggio del disco freno dal mozzo, servirsi di tre viti di 10 x 1,25.

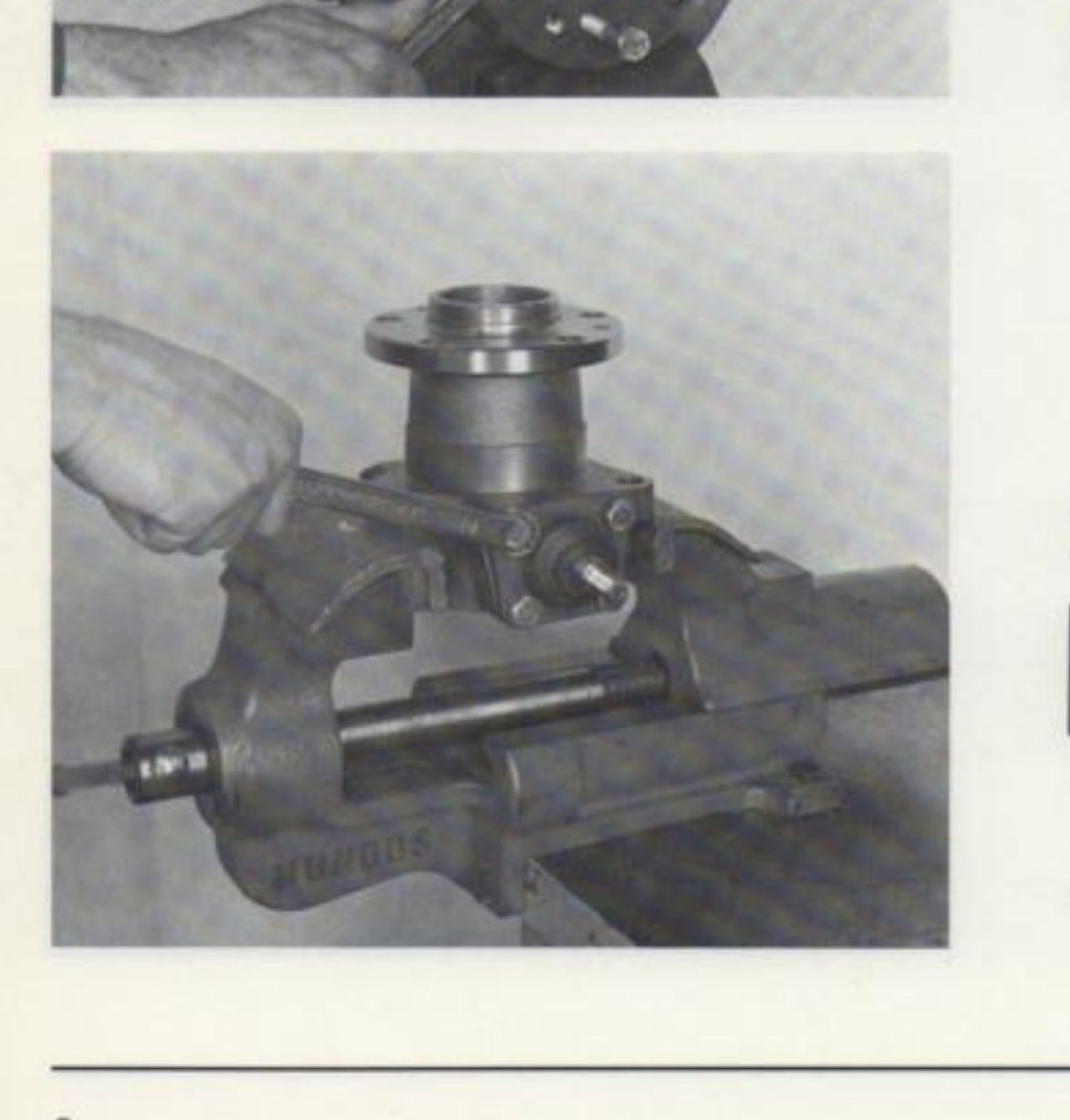

Smontaggio complessivo testa a snodo dal montante con attrezzo
Smontaggio complessivo testa a snodo dal montante con attrezzo

Smontaggio - montaggio complessivo testa a snodo dal montante

NOTA — In caso di sostituzione della cuffia di protezione in gomma, occorre al montaggio, lubrificare accuratamente l'articolazione della testa a snodo e riempire la cuffia con lubrificante "GRAS/II". Riscontrando impuntamenti od eccessivo giuoco sull'articolazione testa a snodo, sostituire il complessivo.
