Cambio - Differenziale

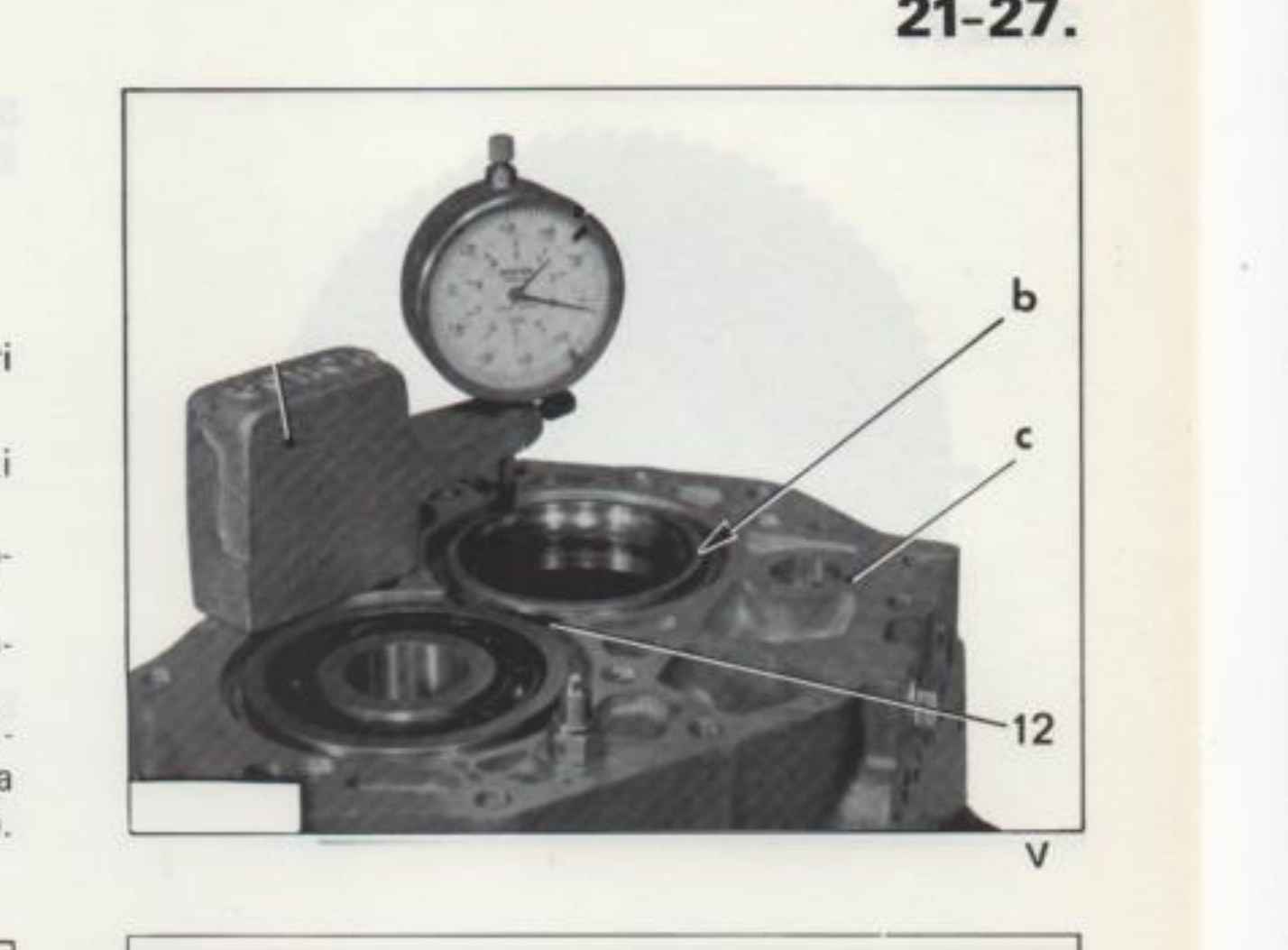

Regolare il giuoco dei cuscinetti per alberi primario e secondario (fig. V)

• Posizionare nella scatola cambio i cuscinetti muniti degli anelli di ritegno (12).
• Montare il comparatore 1895882000 sul supporto 1870704000.
• Azzerare il comparatore su un piano di riscontro.
• Posizionare il tutto sulla scatola cambio e misurare la distanza tra la superficie "c" della scatola e la superficie "b" del cuscinetto.

La superficie "b" dei cuscinetti deve presentare un infossamento di 0,05 mm massimo o sporgere di 0,02 mm massimo dalla superficie "c" della scatola, il che darà un giuoco di 0,05 mm od un precarico di 0,02 mm ai cuscinetti.

In caso contrario scegliere un anello di ritegno (12) tra quelli forniti di ricambio che permetta di ottenere detta condizione.

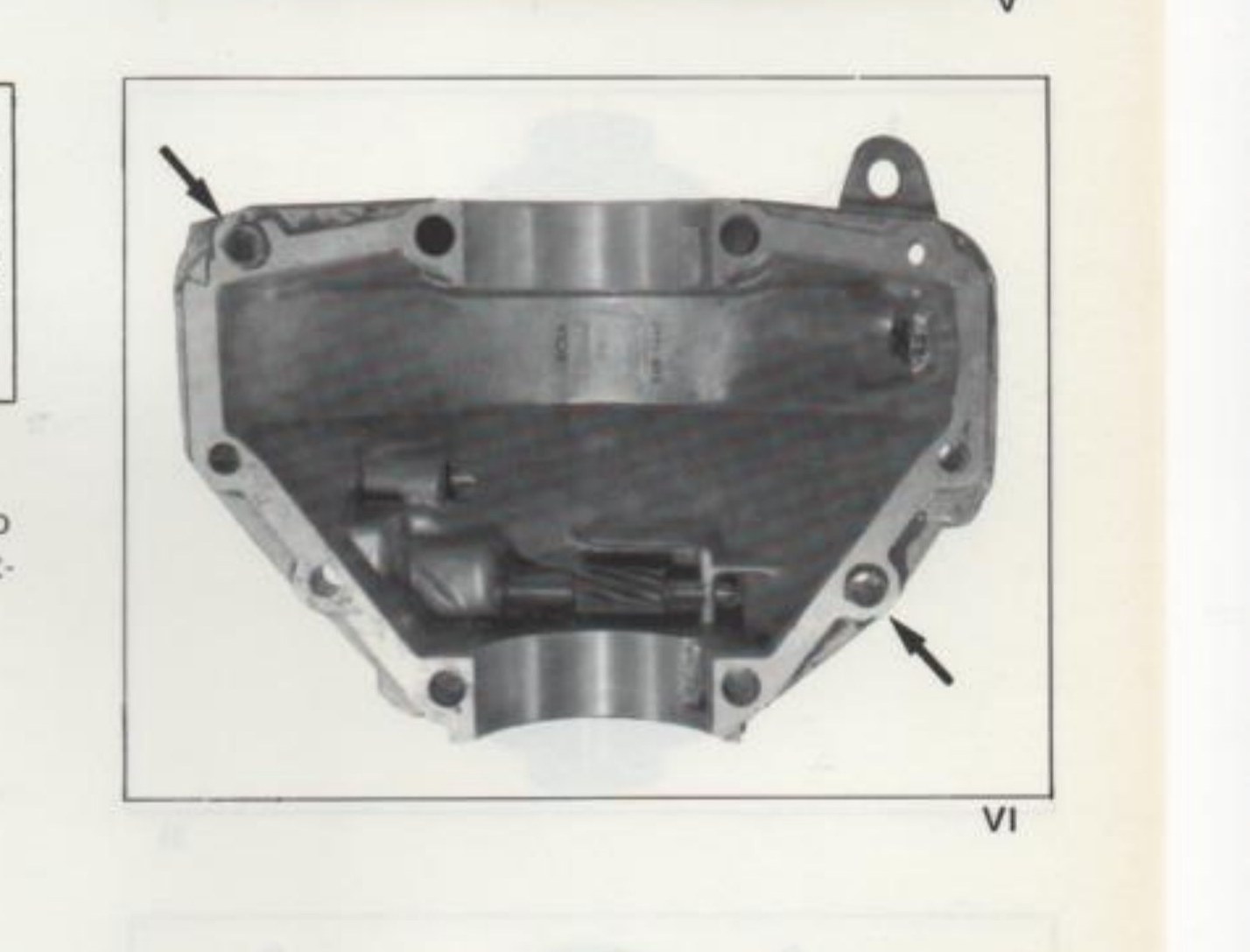

Preparare la scatola differenziale (figg. VI, VII e VIII)

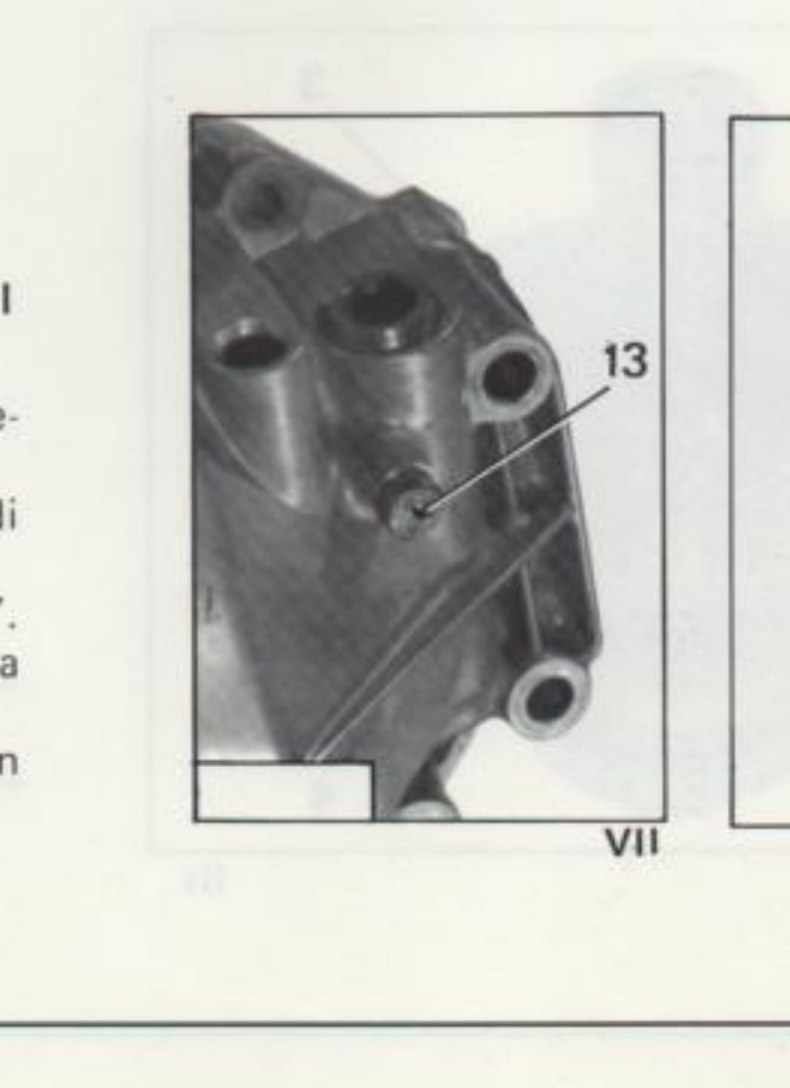

• Deporre la vite (13) ed il comando tachimetro (14).
• Assicurarsi della presenza dei due perni di centraggio (➤).

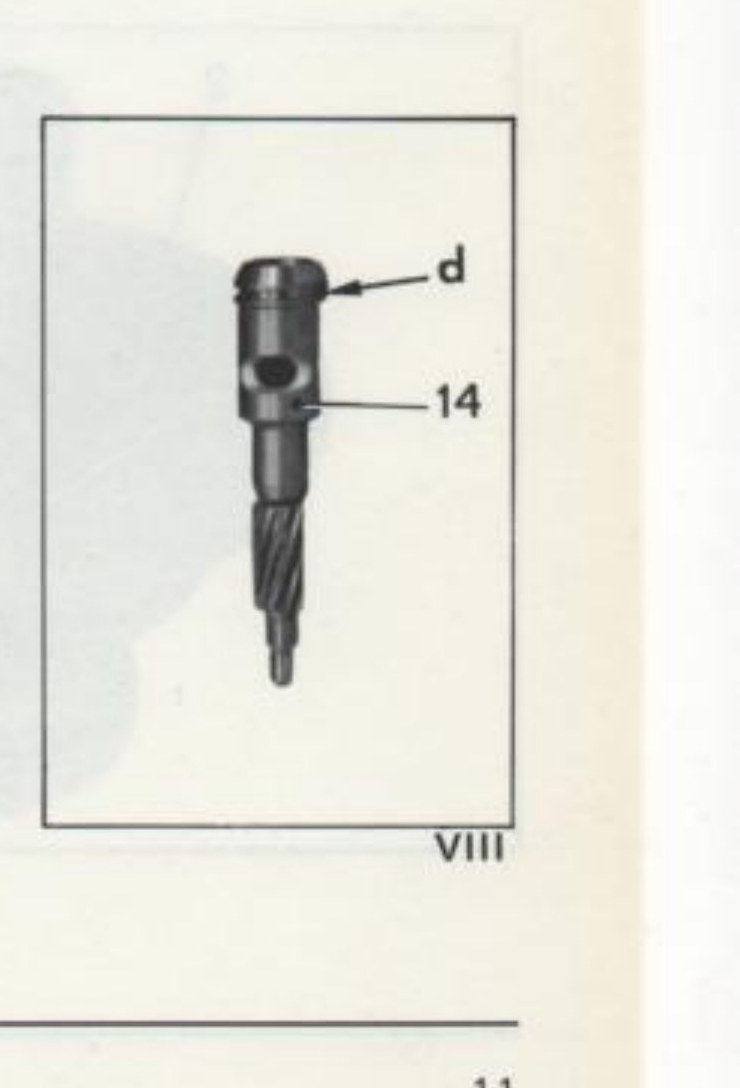

• Posizionare una guarnizione torica in "d".
• Lubrificare i supporti dell'ingranaggio prima del montaggio.
• Posizionare il rinvio contachilometri (14) con la vite (13), senza serrarla.
