Dati tecnici

Sospensioni e ruote

00.44

SOSPENSIONI

Sospensione anteriore — assetto ruote
	DUCATO 10 -14	DUCATO 18
Assetto ruote	a veicolo scarico (*)
inclinazione (**)	1° 30′ ÷ 2° 30′	2° ÷ 2° 30′
incidenza	0° ÷ 1°	0° ÷ 30′
convergenza	0,5 ÷ 2,5 mm	−1 ÷ +1 mm

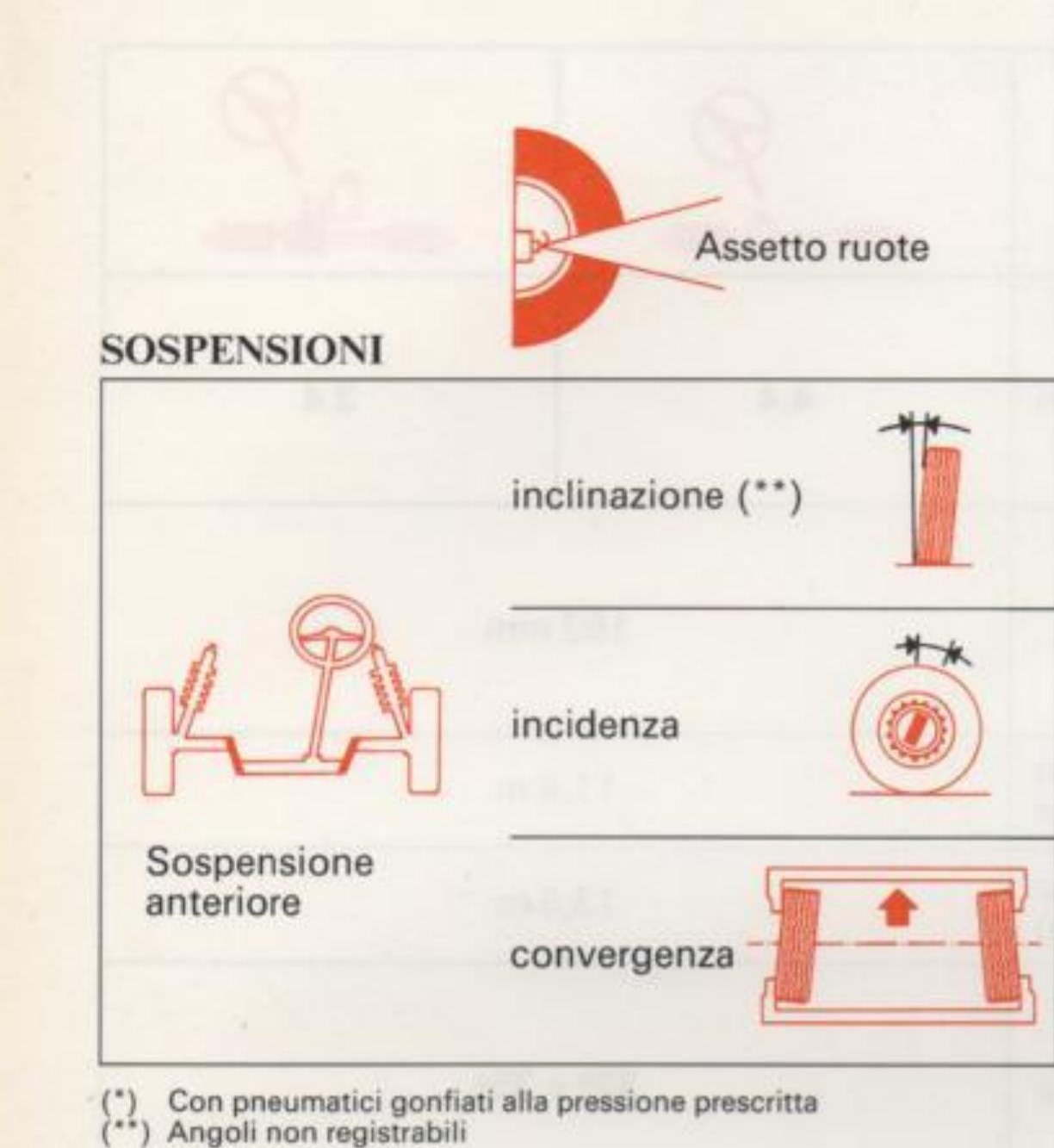

Schemi sospensione anteriore: assetto ruote, inclinazione, incidenza, convergenza

(*) Con pneumatici gonfiati alla pressione prescritta
(**) Angoli non registrabili

SOSPENSIONE ANTERIORE a ruote indipendenti; bracci oscillanti inferiori; montanti incorporati con gli ammortizzatori idraulici telescopici a doppio effetto; molle ad elica e puntoni di reazione.

Cuscinetti mozzi ruote
Cuscinetti mozzi ruote	a rulli conici
Gioco assiale cuscinetti mozzi	0,02 ÷ 0,10 mm
Registrazione gioco assiale cuscinetti mozzi	mediante anelli
Spessore anelli di ricambio	1,000 - 1,025 - 1,050 - 1,075 - 1,10 - 1,20 - 1,30 - 1,40 - 1,50 - 1,60 - 1,70 - 1,80 - 1,90 - 2,00 - 2,10 - 2,20 - 2,20 - 2,40 mm
