DucatoDucato 2500 diesel C.R.D.
Dati tecnici
Motore
00.10

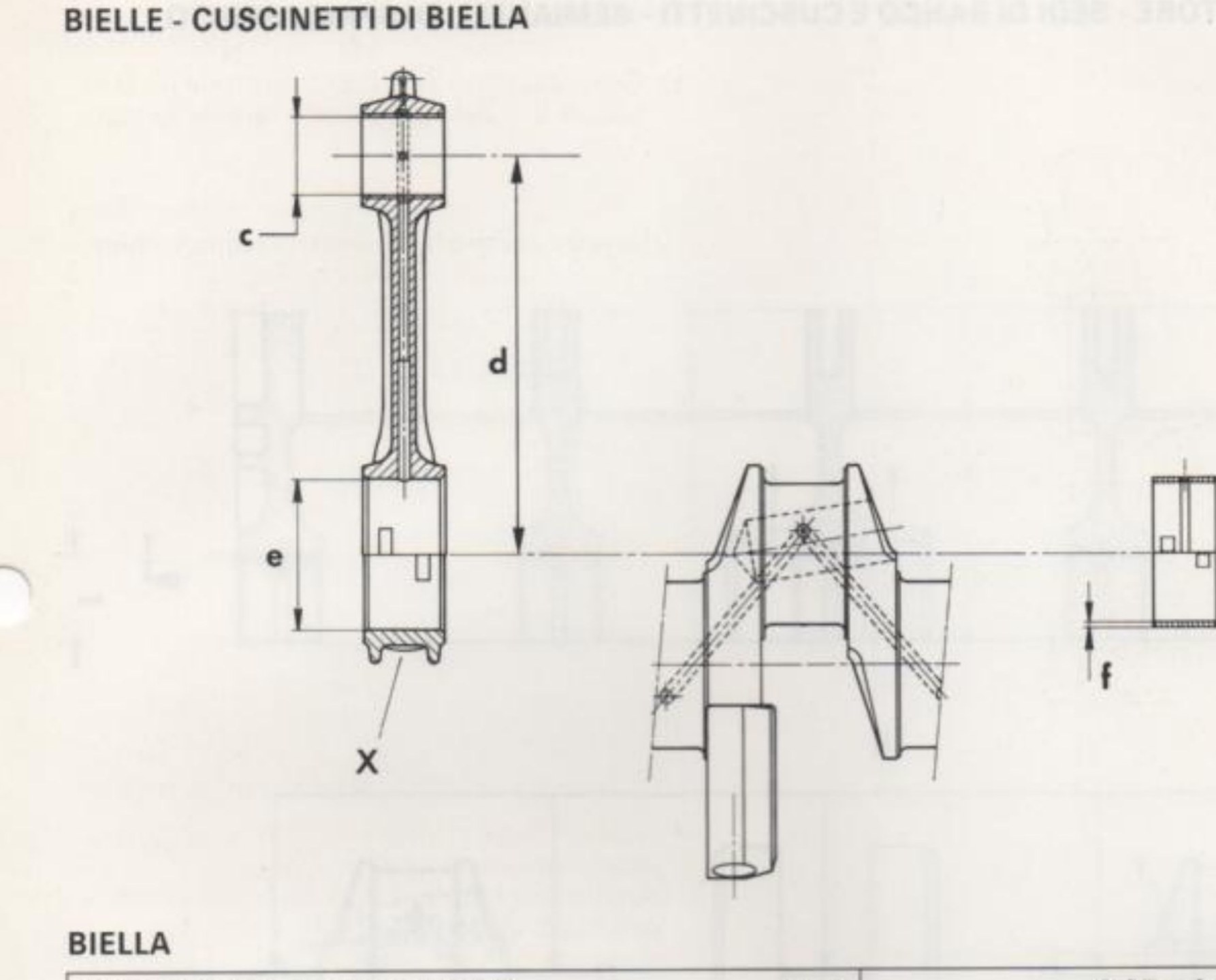

BIELLE - CUSCINETTI DI BIELLA
| Gioco laterale (non regolabile) | mm | 0,37 ÷ 0,247 | |
| c | diametro piede di biella | mm | 30,014 ÷ 30,020 |
| e | diametro sede cuscinetto di biella | classe 1 mm | 57,675 ÷ 57,685 |
| classe 2 mm | 57,685 ÷ 57,695 | ||
| x | contrassegno classe bielle | 1 oppure 2 | |
| d | interasse fra piede e testa di biella | mm | 154 ÷ 0,05 |
| Variazioni di peso fra bielle di uno stesso motore | 7 grammi massimo | ||
Il Servizio Ricambi fornisce le bielle in serie di 4 (classe 1).
CUSCINETTI DI BIELLA
Gioco cuscinetti di biella-perni albero motore: 0,027 mm
| U 25/661 | ||
|---|---|---|
| Albero motore | Bielle | Spessore in mm |
| Classe A | Classe I | 1,820 ÷ 1,826 |
| Classe II | 1,825 ÷ 1,831 | |
| Classe B | Classe I | 1,845 ÷ 1,851 |
| Classe II | 1,850 ÷ 1,856 |
NOTA — Per il posizionamento del complessivo biella-stantuffo sul motore il foro di lubrificazione, situato nel piede di biella, va orientato dal lato alveolo ricavato sul cielo dello stantuffo. L'alveolo, ricavato sul cielo stantuffo, va orientato verso il lato albero distribuzione.
