DucatoDucato 2500 diesel C.R.D.
Dati tecnici
Motore
00.10
ANELLI ELASTICI Marca GOETZE
(a) Contrassegno vernice sugli anelli elastici, secondo il diametro nominale dello stantuffo.
| Diametro nominale | Contrassegno vernice |
|---|---|
| 93 | giallo |
| 93,25 | verde |
| 93,50 | bianco |
| 93,75 | viola |

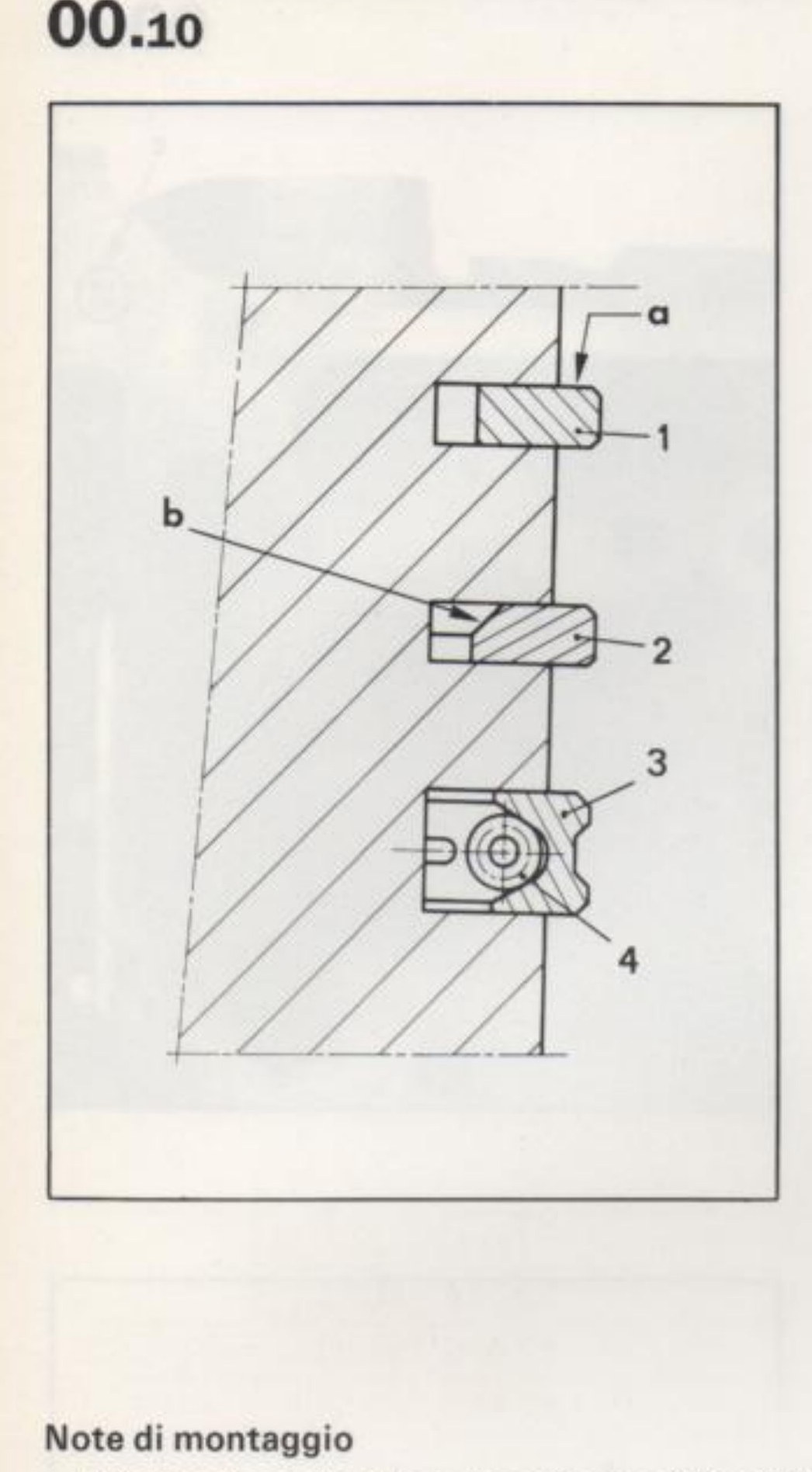

Sezione degli anelli elastici nello stantuffo
- 1) Anello di tenuta con superficie di scorrimento riportato in molibdeno.
- 2) Anello raschiaolio (smusso "b" di torsione orientato verso l'alto dello stantuffo).
- 3) Anello raschiaolio ad intagli (il taglio della molletta spingiolio (4) rispetto all'anello raschiaolio (3) dev'essere a 180°).
Note di montaggio
- L'indicazione stampigliata sulla superficie dell'anello elastico dev'essere orientata verso la parte superiore dello stantuffo.
- Le estremità degli anelli elastici vanno orientate a 120° fra loro.
Il gioco fra le estremità degli anelli, introdotti nelle rispettive canne cilindri, deve essere:
| anello di tenuta | 0,20 ÷ 0,45 mm |
| anello raschiaolio | 0,15 ÷ 0,40 mm |
| anello raschiaolio ad intagli | 0,10 ÷ 0,30 mm |
Stampato n. 504.732/03
88
