Ducato2000 XN1T (75 CV) · 2000 XN1TA (85 CV)

Dati tecnici

Motore: distribuzione
00.10

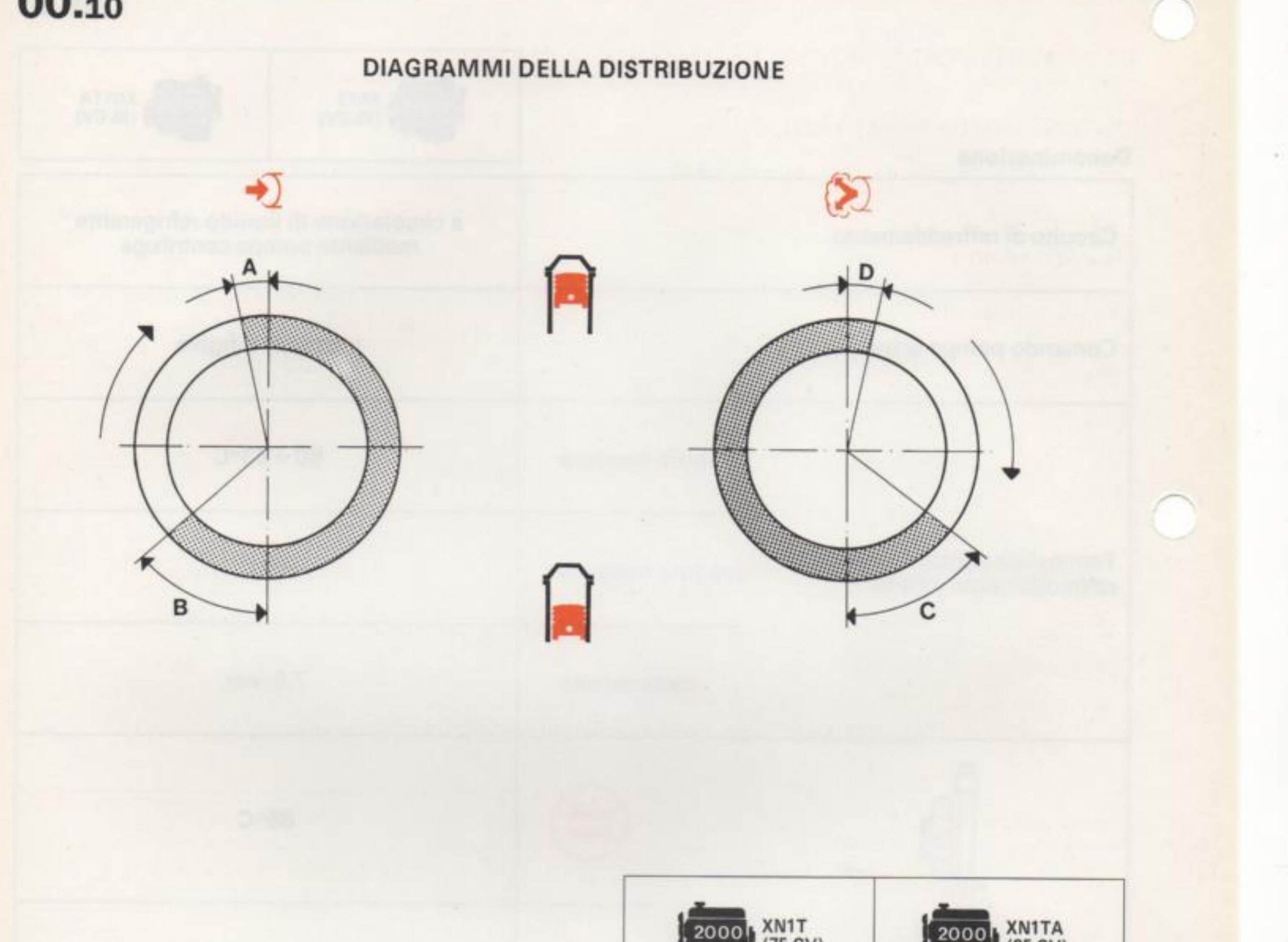

DIAGRAMMI DELLA DISTRIBUZIONE

Diagrammi della distribuzione: angoli di apertura e chiusura valvole di aspirazione (A-B) e scarico (C-D) riferiti a PMS e PMI
Diagrammi della distribuzione: angoli di apertura e chiusura valvole di aspirazione (A-B) e scarico (C-D) riferiti a PMS e PMI
ANGOLI DI FASATURA (*)
2000 XN1T (75 CV)2000 XN1TA (85 CV)
AAspirazioneinizio prima del PMS6°2°
Bfine dopo il PMI33°35°
CScaricoinizio prima del PMI21°34°
Dfine dopo il PMS6°4° 30′

(*) Rilevati con un gioco valvole di 0,7 mm

84
