Ducato2500 D · 2500 turbo D

Dati tecnici

Motore: testa cilindri ed organi della distribuzione

00.10

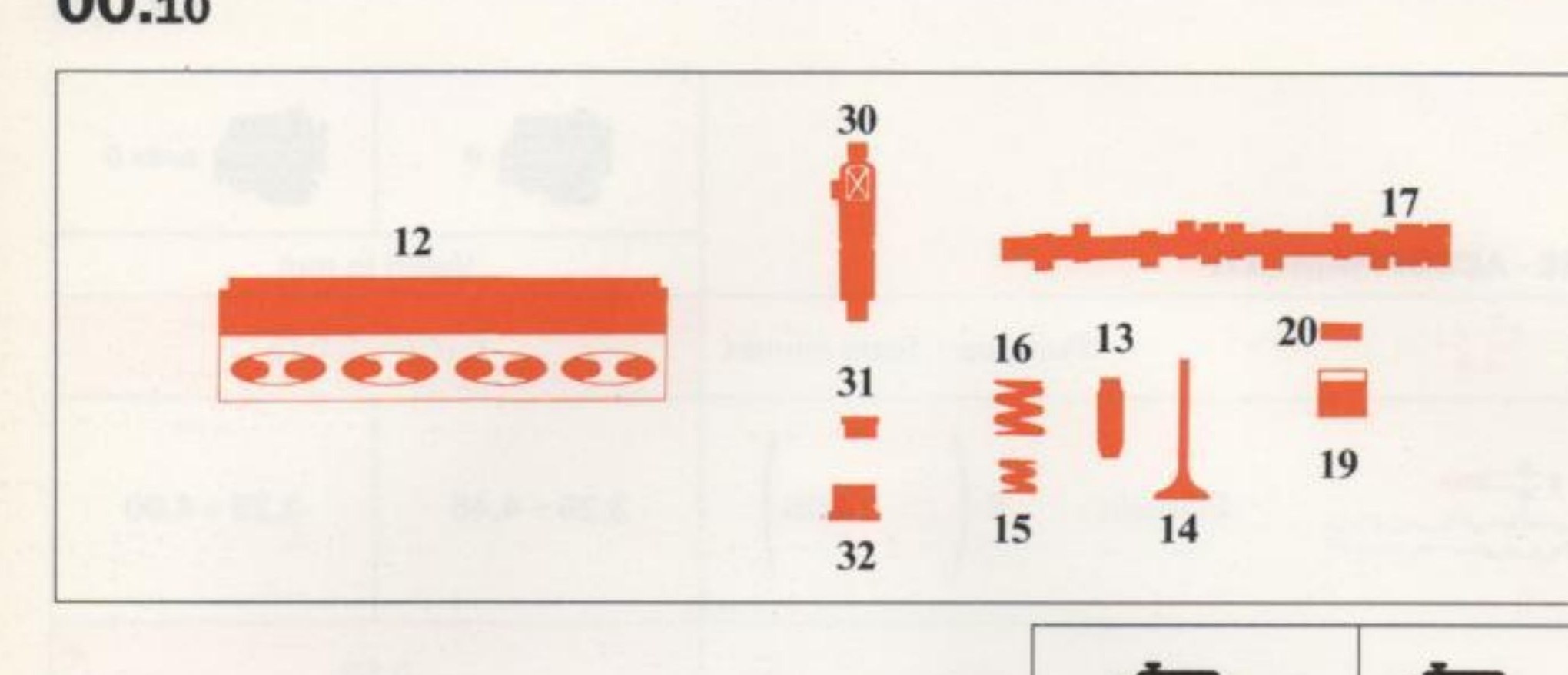

Componenti della testa cilindri e organi della distribuzione (rif. 12, 13, 14, 15, 16, 17, 19, 20, 30, 31, 32)

MISURE - ACCOPPIAMENTI

Valori in mm
			2500 D	2500 turbo D
32	Tappo precamera ⌀		30,380 ÷ 30,400	–
	S	A	4,500 ÷ 4,520	–
		B	4,520 ÷ 4,540	–
		C	4,540 ÷ 4,560	–

32	Tappo precamera - Testa cilindri	0,010 ÷ 0,080	–
32-12	Variazione piano precamere di combustione rispetto al piano della testa cilindri	0 ÷ 0,040	–

ANGOLI DI FASATURA

Aspirazione	inizio prima del PMS	8°
Aspirazione	fine dopo il PMI	37°
Scarico	inizio prima del PMI	48°
Scarico	fine dopo il PMS	8°

66
