DucatoDucato 1930 D · 1930 turbo D

Dati tecnici

Motore: testa cilindri e organi della distribuzione

00.10

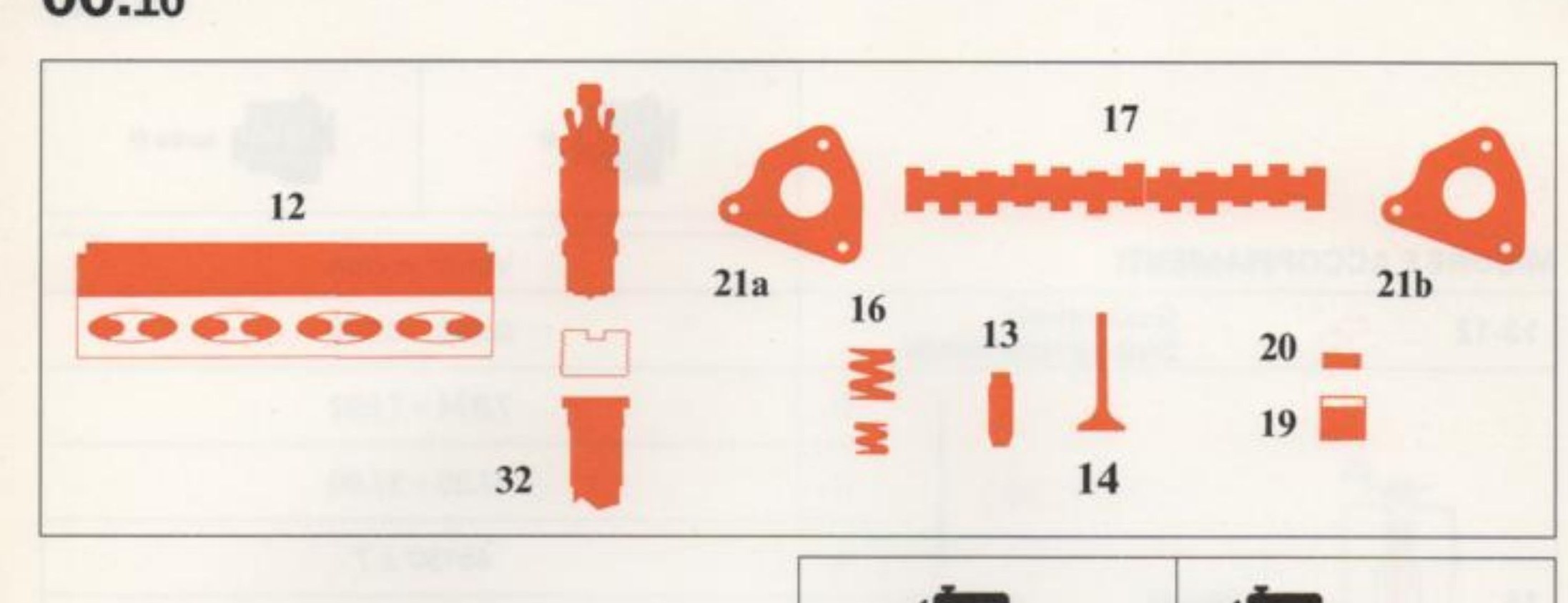

Componenti della testa cilindri e degli organi della distribuzione: 12, 17, 21a, 21b, 16, 13, 20, 19, 32, 14

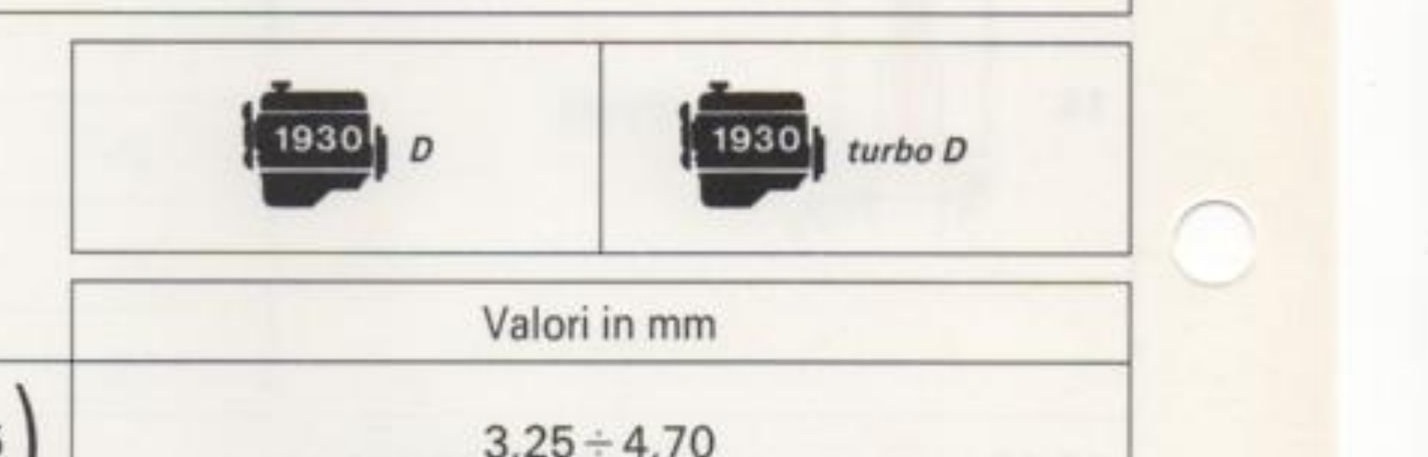

Motori Ducato 1930 D e 1930 turbo D

MISURE E ACCOPPIAMENTI

Misure e accoppiamenti — Valori in mm
Rif.	Descrizione	1930 D	1930 turbo D
20	Piattello S 0,05	3,25 ÷ 4,70
17-20	per controllo messa in fase	0,50
	per controllo messa in fase	0,50
	di funzionamento	0,30 ± 0,05
	di funzionamento	0,35 ± 0,05
21a-21b	Supporti albero distribuzione ⌀₁	23,990 ÷ 24,015
21a-21b	⌀₂	29,990 ÷ 30,015
17-21a 17-21b	Albero distribuzione Supporti	0,030 ÷ 0,070
32-12	Variazione piano precamera di combustione rispetto al piano della testa cilindri	−0,765 ÷ 0,055

Angoli di fasatura
			1930 D	1930 turbo D
Angoli di fasatura	Aspirazione	inizio prima del PMS	4°	6°
	Aspirazione	fine dopo del PMI	40°	26°
	Scarico	inizio prima del PMI	45°	26°
	Scarico	fine dopo del PMS	5°	6°

Stampato n. 504.732/03

50
