DucatoDucato 1930 D · 1930 turbo D

Dati tecnici

Motore: basamento e organi del manovellismo

00.10

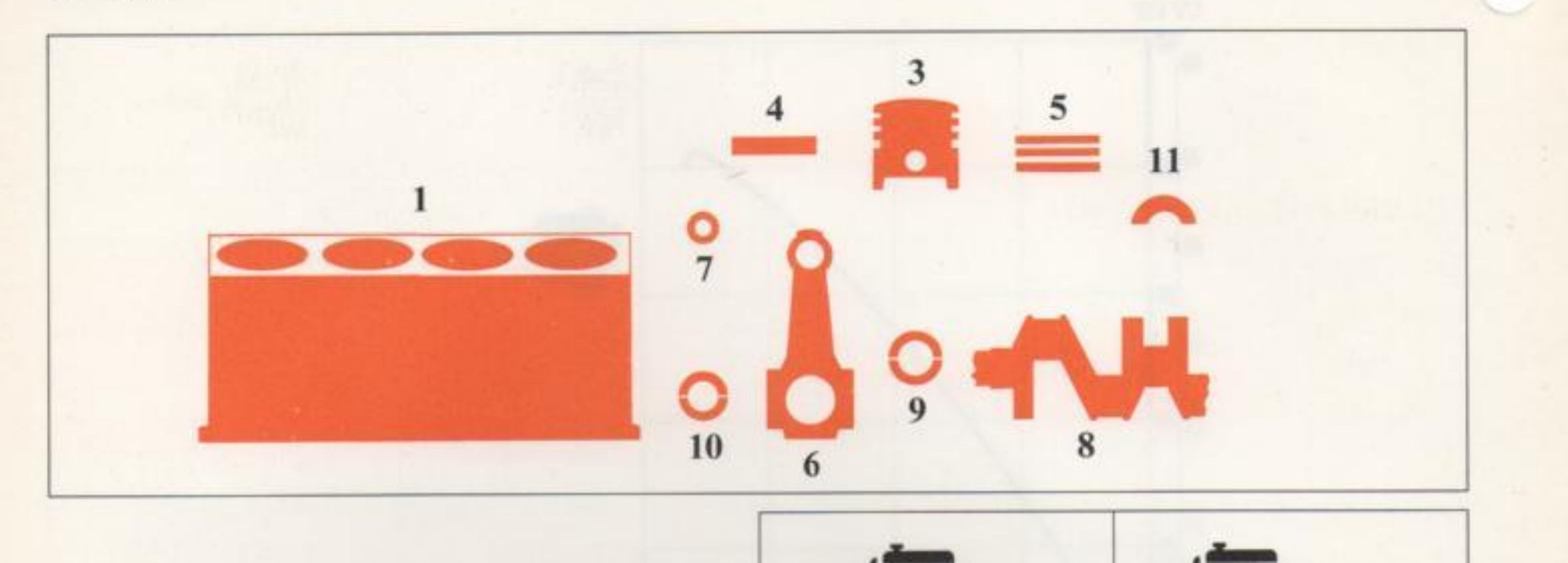

Esploso basamento e organi del manovellismo (rif. 1, 3, 4, 5, 6, 7, 8, 9, 10, 11)

MISURE E ACCOPPIAMENTI

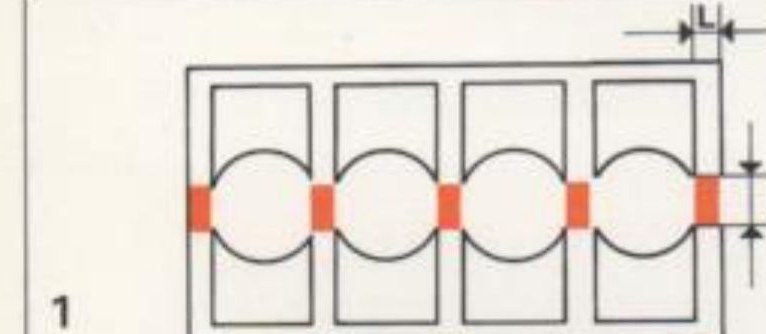

Schema supporti di banco con quote ⌀ e accoppiamento canna cilindro

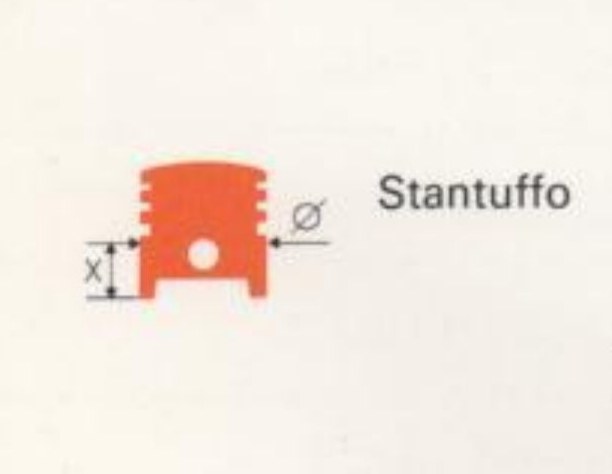

Schema stantuffo con quote ⌀, X e marchio FIAT

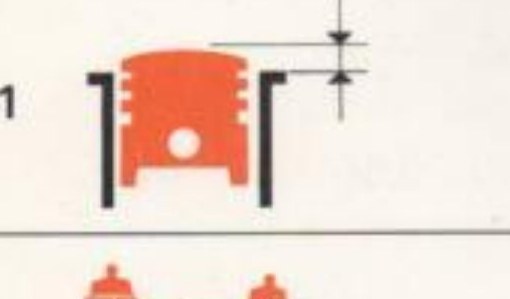

Schema sporgenza stantuffo (3-1)

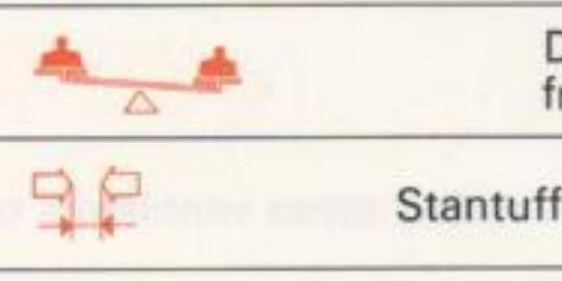

Schema differenza di peso fra stantuffi

Schema accoppiamento stantuffo-canna cilindro

Misure e accoppiamenti — Valori in mm
Rif.	Descrizione		1930 D	1930 turbo D
1	Supporti di banco	L	23,100÷23,200
	Supporti di banco	⌀	56,717÷56,735
	Canna cilindro ⌀ (0,010)	⌀	82,600÷82,650
3	Stantuffo ⌀	X	20,6	15
		A	82,530÷82,540
		C	82,550÷82,560
		E	82,570÷82,580
		⌀ FIAT	0,4
3-1	Sporgenza stantuffo		0,367÷0,832	0,232÷0,232
3	Differenza di peso fra stantuffi		± 5 g
3	Stantuffo-Canna cilindro		0,060÷0,080
